Zmiana rozporządzenia w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach.

ROZPORZĄDZENIE

MINISTRA INFRASTRUKTURY¹⁾

z dnia 12 kwietnia 2010 r.

zmieniające rozporządzenie w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach

Na podstawie art. 7 ust. 3 ustawy z dnia 20 czerwca 1997 r. - Prawo o ruchu drogowym (Dz. U. z 2005 r. Nr 108, poz. 908, z późn. zm.²⁾) zarządza się, co następuje:

§ 1. W rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181 oraz z 2008 r. Nr 67, poz. 413, Nr 126, poz. 813 i Nr 235, poz. 1596) wprowadza się następujące zmiany:

1) w załączniku nr 1 do rozporządzenia, w części 2 "Znaki ostrzegawcze", w pkt 2.2.32. na końcu dodaje się tekst:

"W przypadku prowadzenia na odcinku drogi publicznej badań, o których mowa w art. 140c ust. 2 pkt 3 ustawy, dotyczących znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego, stosuje się znak A-30 z tabliczką z napisem o odpowiedniej treści, w szczególności: "oznakowanie poziome doświadczalne (testowe)". Jeżeli długość odcinka drogi objętego badaniem przekracza 500 m, wraz z tym oznakowaniem stosuje się tabliczkę T-2, a na końcu tego odcinka drogi umieszcza się znak A-30 z tabliczką T-3. Dopuszcza się umieszczanie dodatkowych tablic informacyjnych określających miejsce i zakres prowadzonych badań.";

2) w załączniku nr 4 do rozporządzenia "Szczegółowe warunki techniczne dla urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach" wprowadza się następujące zmiany:

a) pkt 7.1. otrzymuje brzmienie:

"7.1. Drogowe bariery ochronne

Drogowe bariery ochronne są urządzeniami bezpieczeństwa ruchu drogowego stosowanymi w celu fizycznego zapobieżenia zjechaniu pojazdu z drogi w miejscach, gdzie jest to niebezpieczne, wyjechaniu pojazdu poza koronę drogi, przejechaniu pojazdu na jezdnię przeznaczoną dla przeciwnego kierunku ruchu lub niedopuszczenia do powstania kolizji pojazdu z obiektami lub przeszkodami stałymi znajdującymi się w pobliżu jezdni.

Stosowanie drogowych barier ochronnych dopuszczalne jest tylko wtedy i w takich miejscach, w których przewidywane skutki wypadków będą poważniejsze niż skutki najechania pojazdu na barierę.

Ze względu na funkcję drogowe bariery ochronne podzielić można na:

- skrajne - umieszczane przy krawędzi jezdni, korony drogi lub drogowego obiektu inżynierskiego,

- dzielące - umieszczane na pasie dzielącym drogi dwujezdniowej lub bocznym pasie dzielącym,

- osłonowe - umieszczane między jezdnią a obiektami lub przeszkodami stałymi znajdującymi się w pobliżu jezdni.

Ze względu na materiał rozróżniamy bariery:

- metalowe U-14a,

- betonowe U-14b,

- z innych materiałów U-14c.

Lokalizację przykładowych drogowych barier ochronnych przedstawiono na rysunkach od 7.1. do 7.10.

grafika

H - wysokość bariery ochronnej

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

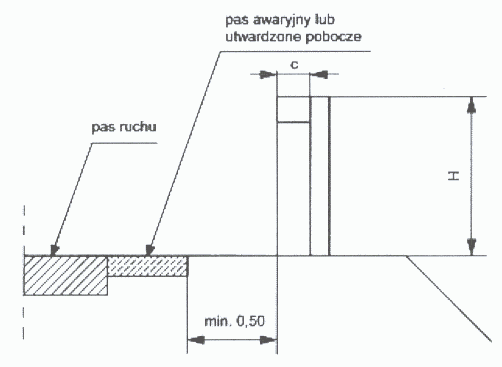

Rys. 7.1. Lokalizacja przykładowych metalowych barier ochronnych przy krawędzi pasa awaryjnego (utwardzonego pobocza)

grafika

H - wysokość bariery ochronnej

a ≥ 0,75 m dla dróg klasy L i D

a ≥ 1,00 m dla dróg klasy Z i dróg wyższych klas

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

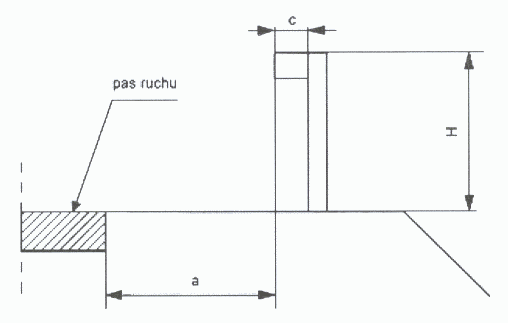

Rys. 7.2. Lokalizacja przykładowych metalowych barier ochronnych przy krawędzi pasa ruchu przy braku utwardzonego pobocza

grafika

H - wysokość bariery ochronnej

a ≥ 0,50 m

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

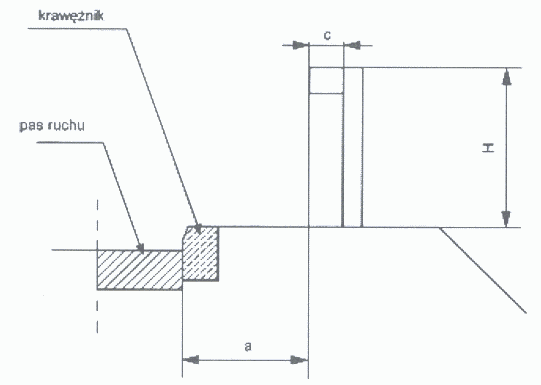

Rys. 7.3. Lokalizacja przykładowych metalowych barier ochronnych przy krawężniku w odległości nie mniejszej niż 0,50 m. Na obiektach mostowych dopuszcza się a > 0,20 m przy jednoczesnym zachowaniu odległości lica bariery do krawędzi pasa ruchu min. 0,50 m

grafika

H - wysokość bariery ochronnej

1)

a ≥ 0,75 m dla dróg klasy L i D

a ≥ 1,00 m dla dróg klasy Z i dróg wyższych klas

2) a ≥ 0,50 m

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

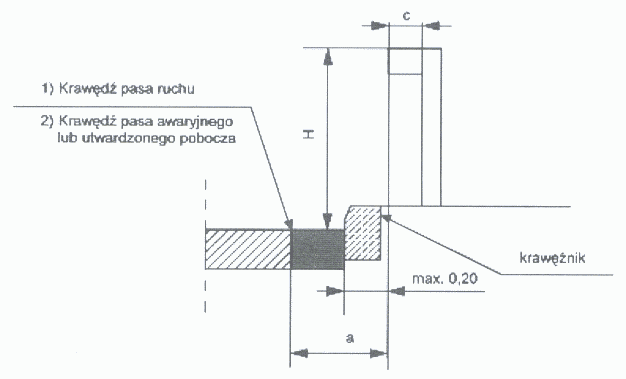

Rys. 7.4. Lokalizacja przykładowych metalowych barier ochronnych przy krawężniku w odległości nie większej niż 0,20 m na obiektach mostowych

grafika

H - wysokość bariery ochronnej

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

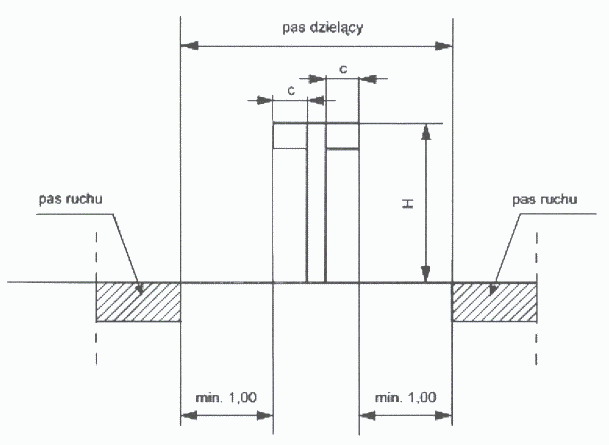

Rys. 7.5. Lokalizacja przykładowych metalowych barier ochronnych w pasie dzielącym dróg dwujezdniowych bez krawężników

grafika

H - wysokość bariery ochronnej

a ≥ 0,50 m dla dróg klasy GP i dróg niższych klas

a ≥ 1,00 m dla dróg klasy A i S

b ≥ 0,50 m, dopuszcza się b > 0,20 m na obiektach mostowych

c - parametr uzależniony od konstrukcji bariery (c ≥ 0)

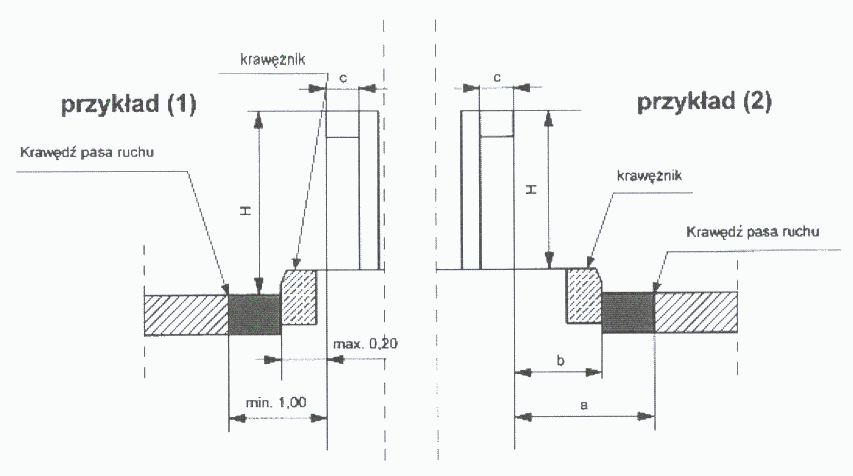

Rys. 7.6. Lokalizacja przykładowych metalowych barier ochronnych w pasie dzielącym dróg dwujezdniowych z krawężnikami:

przykład 1:

- w odległości nie większej niż 0,20 m,

- dopuszcza się na obiektach mostowych w ciągach dróg klasy Z i dróg wyższych klas;

przykład 2 - w odległości większej niż 0,50 m.

grafika

H - wysokość bariery ochronnej

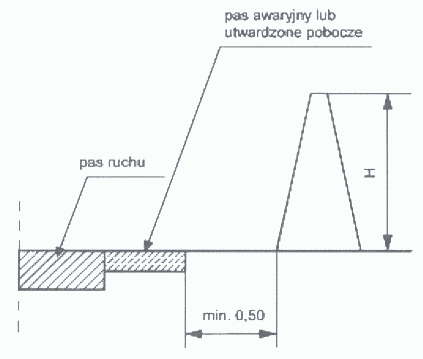

Rys. 7.7. Lokalizacja przykładowych betonowych barier ochronnych przy krawędzi pasa awaryjnego (utwardzonego pobocza)

grafika

H - wysokość bariery ochronnej

a ≥ 0,75 m dla dróg klasy L i D

a ≥ 1,00 m dla dróg klasy Z i dróg wyższych klas

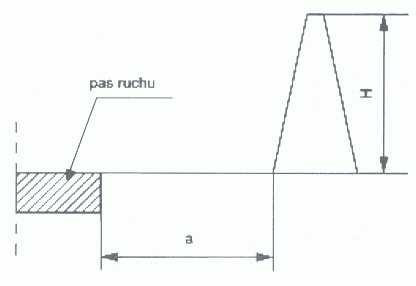

Rys. 7.8. Lokalizacja przykładowych betonowych barier ochronnych od krawędzi pasa ruchu przy braku utwardzonego pobocza

grafika

H - wysokość bariery ochronnej

a ≥ 0,50 m

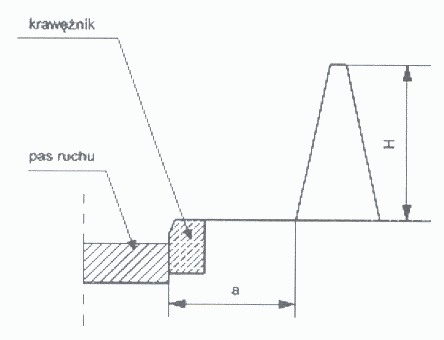

Rys. 7.9. Lokalizacja przykładowych betonowych barier ochronnych przy krawężniku w odległości większej niż 0,50 m. Na obiektach mostowych dopuszcza się a > 0,20 m przy jednoczesnym zachowaniu odległości lica bariery do krawędzi pasa ruchu min. 0,50 m

Lokalizację przykładowych betonowych barier ochronnych z poręczą przedstawia rys. 7.4., zaś wysokość poręczy została określona w pkt 5.2.

grafika

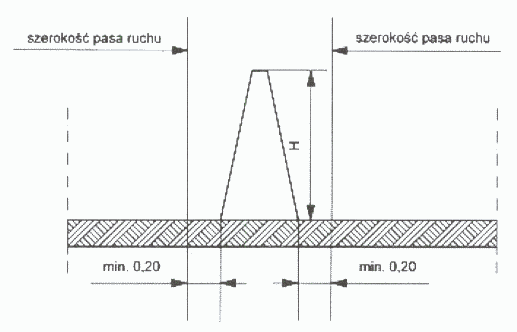

Rys. 7.10. Lokalizacja przykładowych betonowych barier ochronnych na drogach dwukierunkowych jednojezdniowych

Rysunki z usytuowaniem barier ochronnych zawierają przykładowe bariery niezależnie od materiału, z jakiego je wykonano.

Do czasowej organizacji ruchu stosuje się bariery ochronne o poziomie powstrzymywania określonym zgodnie z normą przenoszącą normę EN 1317.

Bariera od strony najazdu i zakończenia powinna posiadać nachylone do powierzchni korony drogi odcinki końcowe zagłębione i zakotwiczone poniżej poziomu gruntu lub inne zakończenia spełniające wymagania normy przenoszącej normę EN 1317.",

b) pkt 11.7. otrzymuje brzmienie:

"11.7. Separatory ruchu

Separatory ruchu U-25 przeznaczone są do optycznego i mechanicznego:

- rozdzielenia pasów o przeciwnych kierunkach ruchu,

- oddzielenia pasów ruchu dla pojazdów komunikacji zbiorowej,

- wyznaczenia toru jazdy pojazdów,

- wyznaczenia zawężonych pasów ruchu,

- wyznaczania krawędzi jezdni

oraz (lub) przeciwdziałania niepożądanemu (niekontrolowanemu) przejeżdżaniu na powierzchnie wyłączone z ruchu, ciągi piesze i rowerowe. Separatory należy stosować w szczególności tam, gdzie wyznaczenie pasów ruchu za pomocą znaków poziomych jest niewystarczające dla zapewnienia bezpieczeństwa i płynności ruchu w związku z prowadzonymi robotami w pasie drogowym jak również jako stałe urządzenia bezpieczeństwa. Separatory mogą być stosowane jako ciągłe lub punktowe.

grafika

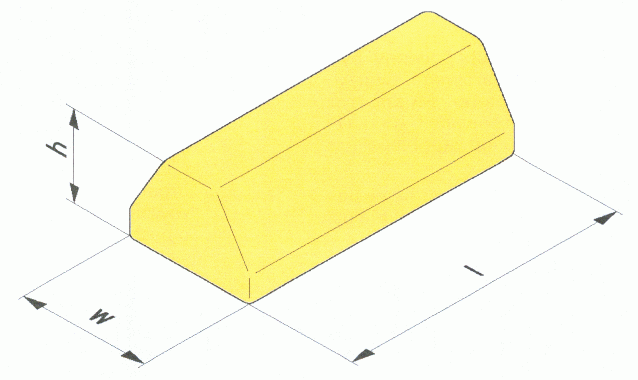

Rys. 11.7.1. Przykład separatora ciągłego U-25a barwy żółtej

grafika

Rys. 11.7.2. Przykład separatora punktowego U-25b

Dopuszcza się układanie separatorów U-25a (rys. 11.7.1.) barwy białej do oddzielenia pasa ruchu przeznaczonego wyłącznie dla pojazdów komunikacji publicznej, np. torowiska tramwajowego lub pasa autobusowego. Do rozdzielania pasów o przeciwnych kierunkach ruchu pojazdów, w związku z robotami prowadzonymi w pasie drogowym, należy stosować separatory U-25a barwy żółtej, układane na jezdni liniowo i tworzące na jezdni ciąg w formie pasa. Wzdłuż tak oznakowanego rozdzielenia pasów ruchu dodatkowo należy umieścić tablice kierujące U-21. Na prostych odcinkach wygrodzenia dopuszcza się także stosowanie separatorów U-25b (rys. 11.7.2.) układanych punktowo wraz z tablicami kierującymi U-21.

Tabela 11.2. Wymiary gabarytowe separatorów U-25a i U-25b

Maksymalna wysokość - h [mm]	Długość - l [mm]	Maksymalna szerokość - w [mm]
200	700 ÷ 800	400
100	400 ÷ 500	280
70	150 ÷ 200	150

Separatory U-25a i U-25b powinny być wykonane z wysokoudarowego tworzywa sztucznego lub betonu. Muszą być odpowiednio przymocowane do nawierzchni jezdni w sposób zapobiegający przemieszczaniu.

Separatory U-25a i U-25b powinny posiadać otwory umożliwiające mocowanie do nich tablic kierujących U-21.

Separatory U-25c (rys. 11.7.3.) powinny być wykonane z tworzywa sztucznego o odpowiedniej wytrzymałości i umożliwiać obciążenie ich wnętrza poprzez zasypanie piaskiem lub zalanie wodą. W tabeli 11.2.a podano wymiary gabarytowe pojedynczych elementów separatorów U-25c bez uwzględnienia rozwiązań technicznych połączeń oraz szczegółów dotyczących profilowania powierzchni. Separatory U-25c stosuje się tylko w czasowej organizacji ruchu. Dopuszcza się do stosowania separatory złożone z elementów o następujących barwach:

- żółtej,

- białej,

- białej i czerwonej, montowanych na przemian.

grafika

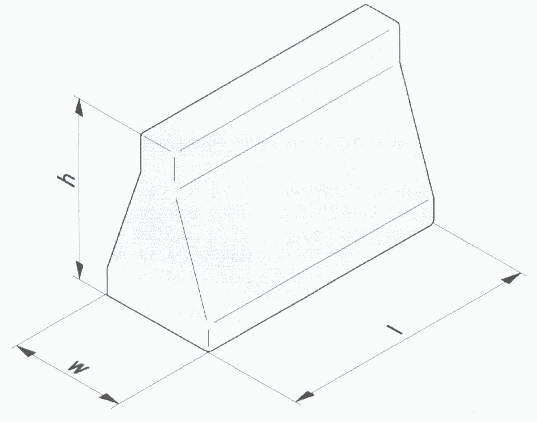

Rys. 11.7.3. Przykładowy element separatora U-25c

Tabela 11.2.a Wymiary gabarytowe i masa pojedynczych elementów separatora U-25c

Wysokość - h [mm]	Długość - l [mm]	Szerokość - w [mm]	Minimalna masa - [kg/mb]
1000	1500 ÷ 2000	450 ÷ 600	200
800	1000 ÷ 1500	400 ÷ 550	120
500	800 ÷ 1100	350 ÷ 450	60

§ 2. Przepisów niniejszego rozporządzenia nie stosuje się do urządzeń bezpieczeństwa ruchu drogowego, o których mowa w pkt 7.1. (drogowe bariery ochronne) załącznika nr 4 do rozporządzenia, o którym mowa w § 1, umieszczonych na drogach przed dniem wejścia w życie niniejszego rozporządzenia.

§  3.

1. Urządzenia bezpieczeństwa ruchu drogowego, o których mowa w pkt 7.1. (drogowe bariery ochronne) załącznika nr 4 do rozporządzenia, o którym mowa w § 1, stosowane w organizacji ruchu przed dniem wejścia w życie niniejszego rozporządzenia, w przypadku mechanicznego uszkodzenia odcinka bariery zamontowanej na drodze, uzupełnia się elementami barier tego samego typu.

2. Przepis ust. 1 stosuje się odpowiednio do projektów organizacji ruchu oraz projektów sporządzonych w zakresie inwestycji drogowych, dla których przed dniem wejścia w życie niniejszego rozporządzenia zostało rozstrzygnięte postępowanie o udzielenie zamówienia na projekt, wykonawstwo lub projekt i wykonawstwo.

§ 4. Rozporządzenie wchodzi w życie po upływie 7 dni od dnia ogłoszenia.
