Baza danych geodezyjnej ewidencji sieci uzbrojenia terenu, baza danych obiektów topograficznych oraz mapa zasadnicza.

ROZPORZĄDZENIE

MINISTRA ADMINISTRACJI I CYFRYZACJI¹⁾

z dnia 12 lutego 2013 r.

w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej

Na podstawie art. 19 ust. 1 pkt 7 ustawy z dnia 17 maja 1989 r. - Prawo geodezyjne i kartograficzne (Dz. U. z 2010 r. Nr 193, poz. 1287) zarządza się, co następuje:

Rozdział  1

Przepisy ogólne

§ 1. Rozporządzenie określa:

1) zakres informacji gromadzonych w bazie danych geodezyjnej ewidencji sieci uzbrojenia terenu;

2) zakres informacji gromadzonych w bazie danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500-l:5000;

3) organizację, tryb i standardy techniczne tworzenia baz danych, o których mowa w pkt 1 i 2;

4) tryb i standardy techniczne aktualizacji baz danych, o których mowa w pkt 1 i 2;

5) tryb i standardy techniczne udostępniania baz danych, o których mowa w pkt 1 i 2;

6) tryb i standardy techniczne tworzenia mapy zasadniczej w skalach: 1:500, 1:1000, 1:2000, 1:5000.

§ 2. Ilekroć w rozporządzeniu jest mowa o:

1) ustawie - rozumie się przez to ustawę z dnia 17 maja 1989 r. - Prawo geodezyjne i kartograficzne;

2) atrybucie - rozumie się przez to właściwość obiektu świata rzeczywistego, która wyróżnia ten obiekt spośród innych obiektów, posiadającą swoją nazwę oraz wartość należącą do określonej dziedziny tego atrybutu;

3) BDOT500 - rozumie się przez to bazę danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500-l:5000, o której mowa w art. 4 ust. 1b ustawy;

4) BDSOG - rozumie się przez to bazę danych szczegółowych osnów geodezyjnych, o której mowa w art. 4 ust. 1a pkt 10 ustawy;

5) bazie danych EGiB - rozumie się przez to bazę danych ewidencji gruntów i budynków (katastru nieruchomości), o której mowa w art. 4 ust. 1a pkt 2 ustawy;

6) bazie danych EMUiA - rozumie się przez to bazę danych ewidencji miejscowości, ulic i adresów, o której mowa w art. 4 ust. 1a pkt 6 ustawy;

7) generalizacji - rozumie się przez to proces uogólnienia i uproszczenia treści mapy poprzez wybór lub uproszczenie kształtu obiektów oraz uogólnienie pojęć odnoszących się do tych obiektów, właściwy dla szczegółowości treści mapy zasadniczej w skalach 1:500, 1:1000, 1:2000, 1:5000;

8) bazie danych GESUT - rozumie się przez to bazę danych geodezyjnej ewidencji sieci uzbrojenia terenu, o której mowa w art. 4 ust. 1a pkt 3 ustawy;

9) GML - rozumie się przez to język znaczników geograficznych, oparty na formacie XML, przeznaczony do zapisu danych przestrzennych w celu ich wymiany między systemami informatycznymi;

10) klasie obiektów - rozumie się przez to reprezentację obiektów, charakteryzujących się tymi samymi atrybutami, operacjami, metodami, związkami i semantyką;

11) kodzie kartograficznym - rozumie się przez to oznaczenie przypisane znakom kartograficznym stosowanym na mapach w szeregu skalowym od 1:500 do 1:5000;

12) Modelu Podstawowym - rozumie się przez to model na najwyższym poziomie abstrakcji posiadający wspólne właściwości elementów świata rzeczywistego, objętych zbiorami danych, o których mowa w art. 4 ust. 1a i 1b ustawy;

13) bazie danych PRG - rozumie się przez to bazę danych państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju, o której mowa w art. 4 ust. 1a pkt 4 ustawy;

14) bazie danych PRNG - rozumie się przez to bazę danych państwowego rejestru nazw geograficznych, o której mowa w art. 4 ust. 1a pkt 5 ustawy;

15) bazie danych PRPOG - rozumie się przez to bazę danych państwowego rejestru podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych, o której mowa w art. 4 ust. 1a pkt 1 ustawy;

16) redakcji kartograficznej - rozumie się przez to proces polegający na doborze i generalizacji obiektów zgodnie z przyjętymi kryteriami, usunięciu konfliktów graficznych, opracowaniu opisów oraz sporządzeniu ramki arkusza i treści pozaramkowej mapy;

17) UML - rozumie się przez to język przeznaczony do specyfikowania, konstruowania, wizualizacji i dokumentowania elementów systemów, baz danych i aplikacji w sposób graficzny;

18) wizualizacji kartograficznej - rozumie się przez to proces automatycznego nadania obiektom znaków kartograficznych;

19) zasobie - rozumie się przez to państwowy zasób geodezyjny i kartograficzny, o którym mowa w art. 2 pkt 10 ustawy;

20) znaku kartograficznym - rozumie się przez to symbol graficzny, jaki przyjmują obiekty stanowiące treść mapy zasadniczej, zgodnie z ich właściwościami, charakterystyką atrybutową oraz skalą mapy.

Rozdział  2

Zakres informacji gromadzonych w bazie danych GESUT i BDOT500

§  3.

1. W bazie danych GESUT gromadzi się dane o obiektach sieci uzbrojenia terenu oraz informacje o podmiotach władających tymi sieciami.

2. W BDOT500 gromadzi się dane o obiektach topograficznych.

3. Dane, o których mowa w ust. 1 i 2, obejmują:

1) lokalizację przestrzenną obiektów w obowiązującym państwowym systemie odniesień przestrzennych;

2) charakterystykę obiektów.

4. Lokalizację przestrzenną obiektów, o której mowa w ust. 3 pkt 1, określa się za pomocą:

1) współrzędnych płaskich prostokątnych:

a) środków obiektów punktowych,

b) punktów załamania obiektów liniowych i powierzchniowych;

2) wysokości określonych punktów obiektów.

§ 4. Katalogi obiektów bazy danych GESUT i BDOT500 oraz Modelu Podstawowego określa załącznik nr 1 do rozporządzenia.

§ 5. Klasyfikację obiektów bazy danych GESUT i BDOT500 na trzech poziomach szczegółowości z oznaczeniami kodowymi określa załącznik nr 2 do rozporządzenia.

Rozdział  3

Organizacja, tryb i standardy techniczne tworzenia bazy danych GESUT i BDOT500

§  6.

1. Bazę danych GESUT i BDOT500 prowadzi się w sposób obszarowo ciągły.

2. Ujawnionym w bazie danych GESUT oraz BDOT500 obiektom nadawany jest przez system teleinformatyczny, zarządzający tymi bazami danych, identyfikator infrastruktury informacji przestrzennej, zwany dalej "IdIIP", na który składają się:

1) przestrzeń nazw, utworzona z identyfikatora zbioru danych przestrzennych, do którego należy dany obiekt przestrzenny, według ewidencji zbiorów oraz usług danych przestrzennych infrastruktury informacji przestrzennej, o której mowa w przepisach wydanych na podstawie art. 13 ust. 5 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz. U. Nr 76, poz. 489 oraz z 2012 r. poz. 951), uzupełniona po kropce odpowiednio skrótem "GESUT" lub "BDOT500";

2) identyfikator lokalny wyróżniający w sposób jednoznaczny dany obiekt bazy danych od innych obiektów zapisanych w tej bazie;

3) identyfikator wersji obiektu.

3. Elementy IdIIP, o których mowa w ust. 2 pkt 1 i 2, nie mogą być zmieniane.

§  7.

1. Bazę danych GESUT tworzy się w drodze przetworzenia materiałów źródłowych, będących danymi i informacjami:

1) zgromadzonymi w zasobie, w szczególności będącymi treścią:

a) geodezyjnej ewidencji sieci uzbrojenia terenu,

b) mapy zasadniczej oraz innych map wielkoskalowych;

2) pozyskanymi z innych rejestrów publicznych oraz od podmiotów władających sieciami uzbrojenia terenu.

2. Utworzenie bazy danych GESUT obejmuje kolejno następujące po sobie działania:

1) utworzenie inicjalnej bazy danych GESUT;

2) przedłożenie podmiotom władającym poszczególnymi sieciami uzbrojenia terenu odpowiedniej treści inicjalnej bazy danych GESUT w celu jej weryfikacji;

3) rozpatrzenie ewentualnych uwag zgłoszonych przez podmioty władające sieciami uzbrojenia terenu do przedłożonej treści inicjalnej bazy danych GESUT, powiadomienie tych podmiotów o sposobie rozpatrzenia zgłoszonych uwag oraz ewentualna modyfikacja inicjalnej bazy danych GESUT;

4) zamieszczenie w Biuletynie Informacji Publicznej właściwego miejscowo starosty lub prezydenta miasta na prawach powiatu informacji o utworzeniu bazy danych GESUT.

§  8.

1. BDOT500 tworzy się w drodze przetworzenia materiałów źródłowych, będących danymi i informacjami:

1) zgromadzonymi w zasobie, w szczególności będącymi treścią mapy zasadniczej oraz innych map wielkoskalowych;

2) pozyskanymi z innych rejestrów publicznych.

2. Informację o utworzeniu BDOT500 zamieszcza się w Biuletynie Informacji Publicznej właściwego miejscowo starosty lub prezydenta miasta na prawach powiatu niezwłocznie po jej utworzeniu i zweryfikowaniu jej treści z obrazem ortofotomapy oraz innych materiałów zasobu.

§ 9. Wytyczne dotyczące wprowadzania obiektów do bazy danych GESUT i BDOT500 określa załącznik nr 3 do rozporządzenia.

§ 10. Schematy aplikacyjne UML i GML dla bazy danych GESUT i BDOT500 oraz Modelu Podstawowego określa załącznik nr 4 do rozporządzenia.

§ 11. System teleinformatyczny, w którym prowadzi się bazę danych GESUT i BDOT500, zapewnia w szczególności:

1) kontrolę dostępu do danych i autoryzację użytkowników systemu;

2) tworzenie, zapisywanie i aktualizację zbiorów danych;

3) kontrolę jakości zbiorów danych i poprawności relacji topologicznych pomiędzy obiektami;

4) wyszukiwanie, przeglądanie i wizualizację kartograficzną zbiorów danych;

5) wykonywanie analiz przestrzennych;

6) transformacje i przetwarzanie zbiorów danych;

7) odtwarzanie historii każdego obiektu, w szczególności podanie stanu danych aktualnego dla obiektu we wskazanym czasie;

8) zasilenie bazy danych, o której mowa w art. 4 ust. 1a pkt 8 ustawy, danymi gromadzonymi w bazie danych GESUT i BDOT500;

9) zasilenie bazy danych, o której mowa w art. 7a pkt 16a ustawy, danymi gromadzonymi w bazie danych GESUT;

10) udostępnianie danych.

Rozdział  4

Tryb i standardy techniczne aktualizacji bazy danych GESUT i BDOT500

§  12.

1. Dane zgromadzone w bazie danych GESUT i BDOT500 aktualizuje się na podstawie informacji zawartych w materiałach źródłowych, o których mowa w § 7 ust. 1 i § 8 ust. 1.

2. Aktualizacja danych, o których mowa w ust. 1, następuje na bieżąco, niezwłocznie po uzyskaniu nowych informacji.

Rozdział  5

Tryb i standardy techniczne udostępniania bazy danych GESUT i BDOT500

§  13.

1. Dane zawarte w bazie danych GESUT i BDOT500 udostępnia się:

1) za pomocą usług sieciowych, o których mowa w art. 9 ust. 1 pkt 1 i 2 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej;

2) na wniosek zainteresowanego, w szczególności:

a) za pomocą usług sieciowych, o których mowa w art. 9 ust. 1 pkt 3 i 4 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej,

b) w postaci dokumentów elektronicznych GML, w formacie zgodnym ze schematem aplikacyjnym,

c) w postaci przetworzonych zbiorów danych w formie cyfrowej lub analogowej.

2. Udostępnianiu podlegają aktualne i archiwalne dane zawarte w bazie danych GESUT i BDOT500.

3. Dane zawarte w bazie danych GESUT i BDOT500 udostępnia się w obowiązującym państwowym systemie odniesień przestrzennych.

§  14.

1. Wniosek, o którym mowa w § 13 ust. 1 pkt 2, składa się do właściwego miejscowo starosty lub prezydenta miasta na prawach powiatu.

2. Wniosek zawiera:

1) nazwę podmiotu lub imię i nazwisko wnioskodawcy, ubiegających się o udostępnienie danych;

2) adres siedziby lub zamieszkania wnioskodawcy;

3) numer NIP lub PESEL wnioskodawcy;

4) nazwę organu uprawnionego do udostępnienia danych;

5) zakres zamawianych danych, z wyszczególnieniem: lokalizacji obszaru, kategorii klas obiektów, klas obiektów oraz obiektów wraz z atrybutami;

6) wskazanie formy udostępnienia danych zgodnie z § 13 ust. 1 pkt 2;

7) wskazanie formy płatności.

Rozdział  6

Tryb i standardy techniczne tworzenia mapy zasadniczej

§ 15. Mapę zasadniczą tworzy się na podstawie odpowiednich zbiorów danych zawartych w:

1) bazie danych EGiB;

2) bazie danych GESUT;

3) bazie danych PRG;

4) bazie danych PRPOG;

5) BDOT500;

6) BDSOG.

§ 16. Wykaz obiektów stanowiących treść mapy zasadniczej, pozyskanych z baz danych, o których mowa w § 15, określa załącznik nr 5 do rozporządzenia.

§ 17. Katalog obiektów stanowiących treść mapy zasadniczej oraz Modelu Podstawowego określa załącznik nr 6 do rozporządzenia.

§ 18. Obiekty, o których mowa w § 16, podlegają generalizacji i wizualizacji kartograficznej.

§ 19. Standardy techniczne tworzenia mapy zasadniczej określa załącznik nr 7 do rozporządzenia.

§ 20. Schematy aplikacyjne UML i GML dla mapy zasadniczej oraz Modelu Podstawowego określa załącznik nr 8 do rozporządzenia.

§ 21. System teleinformatyczny, w którym tworzy się mapę zasadniczą w skalach: 1:500, 1:1000, 1:2000, 1:5000, zapewnia w szczególności:

1) kontrolę dostępu do danych i autoryzację użytkowników systemu;

2) identyfikację źródła obiektów stanowiącego podstawę do tworzenia mapy zasadniczej;

3) generalizację i wizualizację kartograficzną obiektów, o których mowa w § 16;

4) generowanie i redakcję kartograficzną treści mapy zasadniczej;

5) przetwarzanie treści mapy zasadniczej do postaci zbiorów danych w formie cyfrowej lub dokumentów elektronicznych GML, w formacie zgodnym ze schematem aplikacyjnym;

6) wydruk mapy zasadniczej:

a) w kroju arkuszowym, zgodnie z przepisami wydanymi na podstawie art. 3 ust. 5 ustawy,

b) z wybranego obszaru.

§  22.

1. Wydruk arkusza mapy zasadniczej zawiera:

1) kartograficzną reprezentację obiektów, o których mowa w § 16, w postaci znaków kartograficznych;

2) nazwy i opisy objaśniające dotyczące obiektów, o których mowa w § 16;

3) ramkę arkusza mapy oraz elementy pozaramkowe, w szczególności:

a) nazwę mapy,

b) godło mapy,

c) skalę mapy,

d) układ współrzędnych płaskich prostokątnych,

e) geodezyjny układ odniesienia,

f) podział administracyjny na arkuszu mapy,

g) siatkę kwadratów,

h) współrzędne narożników,

i) informację o dacie wydruku,

j) nazwę jednostki udostępniającej mapę,

k) informację o osobie tworzącej wydruk,

l) sygnaturę dokumentu, na podstawie którego została udostępniona mapa, i klauzule wymagane na podstawie przepisów, o których mowa w art. 40 ust. 8 ustawy.

2. Wydruk mapy zasadniczej z wybranego obszaru zawiera:

1) kartograficzną reprezentację obiektów, o których mowa w § 16, w postaci znaków kartograficznych;

2) nazwy i opisy objaśniające dotyczące obiektów, o których mowa w § 16;

3) informacje dodatkowe, w szczególności:

a) nazwę mapy,

b) godło mapy,

c) skalę mapy,

d) układ współrzędnych płaskich prostokątnych,

e) geodezyjny układ odniesienia,

f) lokalizację obszaru,

g) siatkę kwadratów,

h) współrzędne narożników,

i) informację o dacie wydruku,

j) nazwę jednostki udostępniającej mapę,

k) informację o osobie tworzącej wydruk,

l) sygnaturę dokumentu, na podstawie którego została udostępniona mapa, i klauzule wymagane na podstawie przepisów, o których mowa w art. 40 ust. 8 ustawy.

Rozdział  7

Przepis końcowy

§ 23. Rozporządzenie wchodzi w życie po upływie 14 dni od dnia ogłoszenia.²⁾

______

¹⁾ Minister Administracji i Cyfryzacji kieruje działem administracji rządowej - administracja publiczna, na podstawie § 1 ust. 2 pkt 1 rozporządzenia Prezesa Rady Ministrów z dnia 18 listopada 2011 r. w sprawie szczegółowego zakresu działania Ministra Administracji i Cyfryzacji (Dz. U. Nr 248, poz. 1479).

²⁾ Niniejsze rozporządzenie było poprzedzone rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 marca 1999 r. w sprawie standardów technicznych dotyczących geodezji, kartografii oraz krajowego systemu informacji o terenie (Dz. U. Nr 30, poz. 297), które utraciło moc na podstawie art. 35 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz. U. Nr 76, poz. 489 oraz z 2012 r. poz. 951).

ZAŁĄCZNIKI

ZAŁĄCZNIK Nr  1

KATALOGI OBIEKTÓW BAZY DANYCH GESUT I BDOT500 ORAZ MODELU PODSTAWOWEGO

Rozdział  1

Założenia podstawowe

§ 1. Na treść niniejszego załącznika składają się:

1) katalog obiektów bazy danych GESUT;

2) katalog obiektów BDOT500;

3) katalog obiektów Modelu Podstawowego.

Rozdział  2

Katalog obiektów bazy danych GESUT

§ 2. Katalog obiektów bazy danych GESUT przedstawiają poniższe tabele.

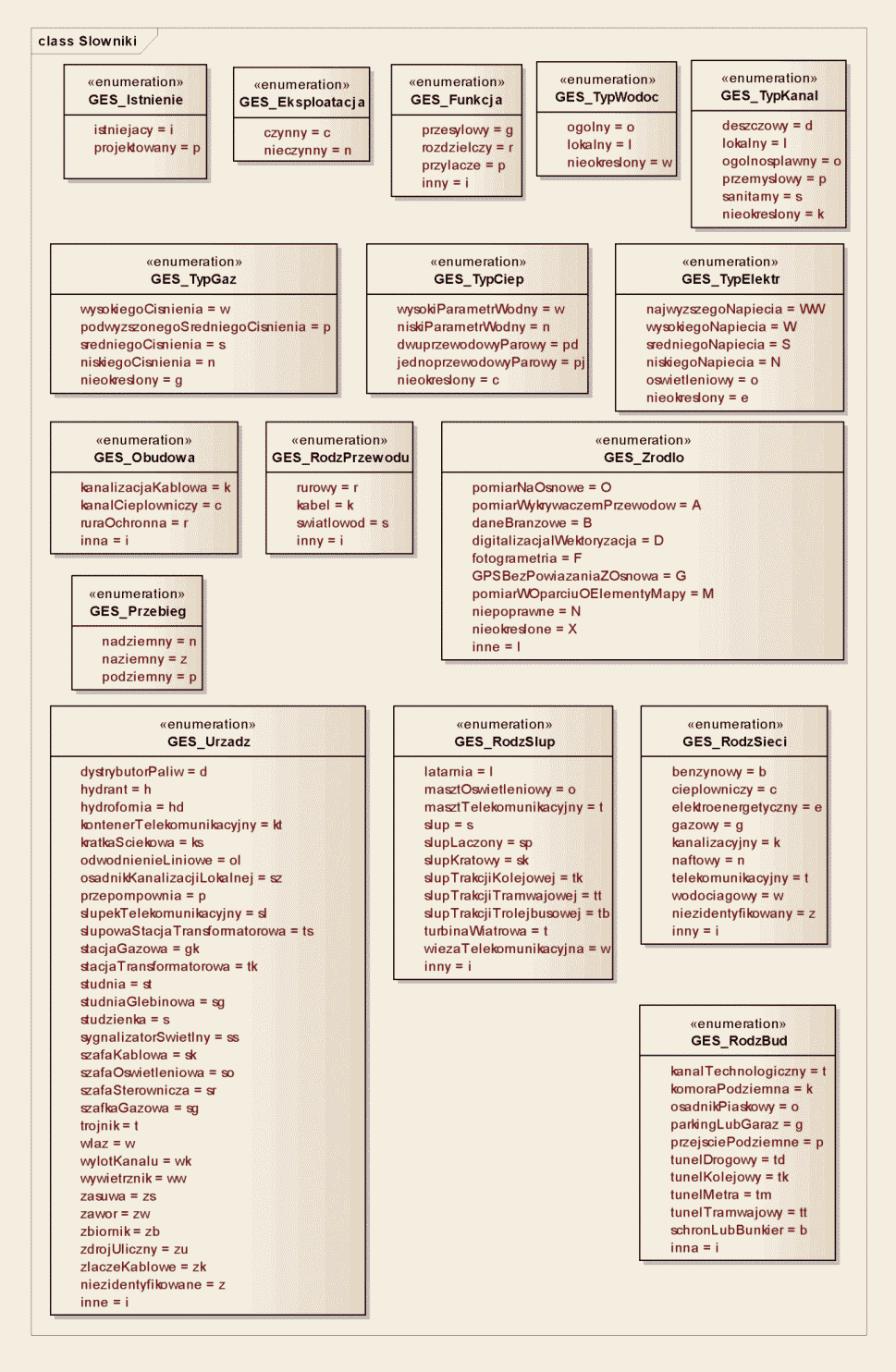

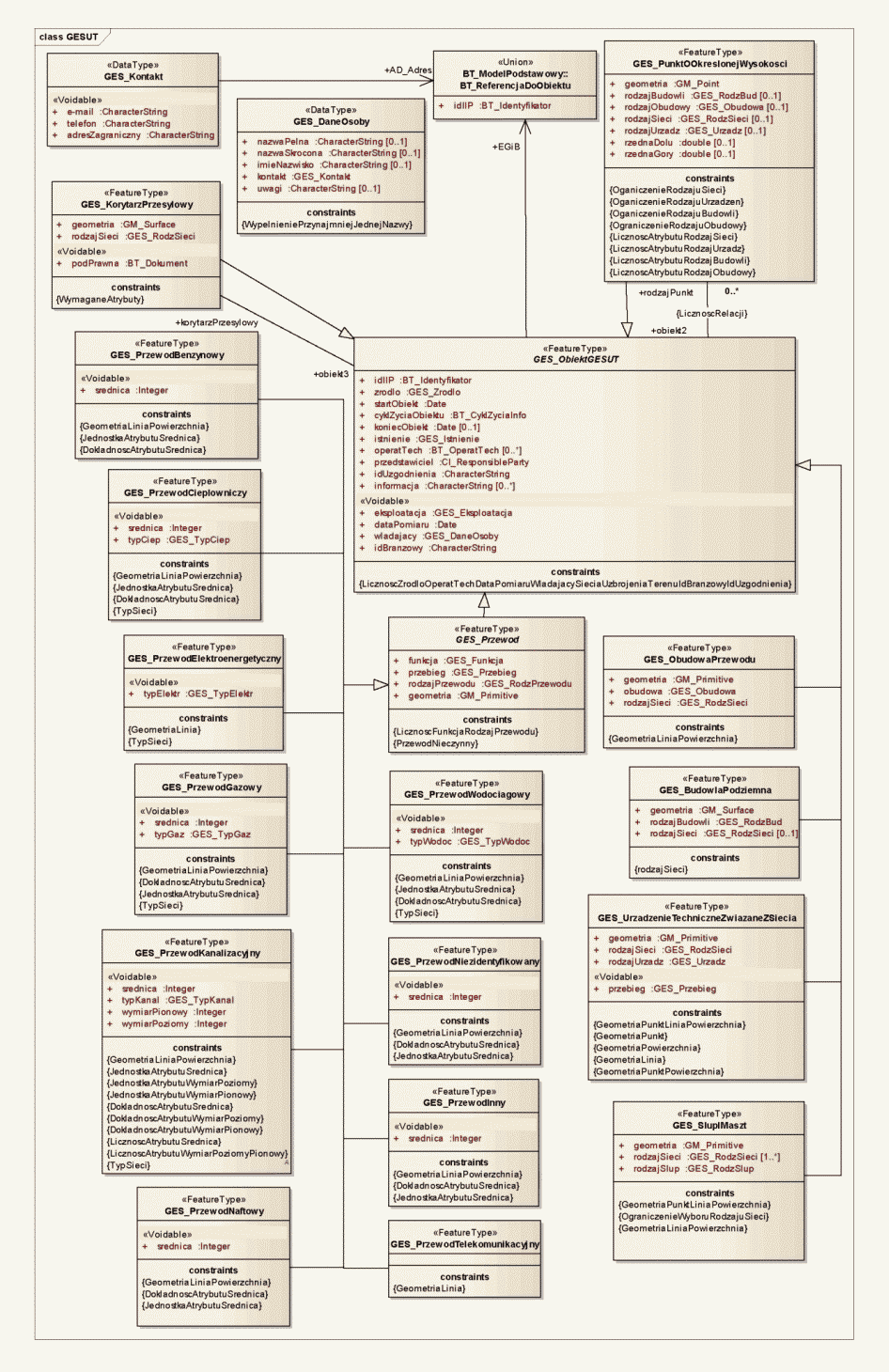

Klasa: GES_ObiektGESUT

Abstract

	Nazwa:	ogólny obiekt GESUT
	Definicja:	Klasa abstrakcyjna grupująca atrybuty związane z dziedziną.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identifikator Infrastruktury Informacji Przestrzennej
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu infrastruktury informacji przestrzennej.
Atrybut:
	Nazwa:	zrodlo
	Nazwa (pełna):	źródło
	Dziedzina:	GES_Zrodlo
	Liczność:	1
	Definicja:	Źródło danych o położeniu obiektu.
Atrybut:
	Nazwa:	startObiekt
	Nazwa (pełna):	start życia obiektu
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data wprowadzenia obiektu.
Atrybut:
	Nazwa:	cyklZyciaObiektu
	Nazwa (pełna):	cykl życia obiektu
	Dziedzina:	BT_CyklZyciaInfo
	Liczność:	1
	Definicja:	Data i czas wprowadzenia wersji obiektu.
Atrybut:
	Nazwa:	koniecObiekt
	Nazwa (pełna):	koniec życia obiektu
	Dziedzina:	Date
	Liczność:	0..1
	Definicja:	Data końca życia obiektu.
Atrybut:
	Nazwa:	istnienie
	Nazwa (pełna):	istnienie
	Dziedzina:	GES_Istnienie
	Liczność:	1
	Definicja:	Stan istnienia.
Atrybut:
	Nazwa:	eksploatacja
	Nazwa (pełna):	eksploatacja
	Dziedzina:	GES_Eksploatacja
	Liczność:	1
	Definicja:	Stan eksploatacji. Wprowadzamy jako czynny dla wszystkich obiektów bazy danych GESUT lub nieczynny tylko po uzyskaniu potwierdzenia od podmiotu władającego siecią uzbrojenia terenu, o wyłączeniu z eksploatacji.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	operatTech
	Nazwa (pełna):	operat techniczny
	Dziedzina:	BT_OperatTech
	Liczność:	0..*
	Definicja:	Geodezyjna dokumentacja techniczna.
Atrybut:
	Nazwa:	dataPomiaru
	Nazwa (pełna):	data pomiaru
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data pomiaru obiektu w terenie. Nie dotyczy korytarza przesyłowego.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	przedstawiciel
	Nazwa (pełna):	przedstawiciel inwestora
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1
	Definicja:	Inwestor lub upoważniony przez inwestora geodeta lub projektant wykonujący prace związane z uzgodnieniem usytuowania projektowanych obiektów sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	wladajacy
	Nazwa (pełna):	władający siecią uzbrojenia terenu
	Dziedzina:	GES_DaneOsoby
	Liczność:	1
	Definicja:	Władający siecią uzbrojenia terenu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	idBranzowy
	Nazwa (pełna):	identyfikator branżowy
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Identyfikator branżowy sieci wymagany dla obiektów bazy danych GESUT, dla których określony jest podmiot władający siecią uzbrojenia terenu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	idUzgodnienia
	Nazwa (pełna):	identyfikator uzgodnienia
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Numer uzgodnienia dla projektowanych obiektów bazy danych GESUT.
Atrybut:
	Nazwa:	informacja
	Nazwa (pełna):	informacja dodatkowa
	Dziedzina:	CharacterString
	Liczność:	0..*
	Definicja:	Pole przeznaczone na dowolne uwagi.
Relacja:
	Typ:	Association
	Rola:	korytarzPrzesylowy
	Dziedzina:	GES_KorytarzPrzesylowy
	Liczność:	1
	Definicja:	Określa zależność przestrzenną obiektów położonych w granicach korytarza przesyłowego.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObudowaPrzewodu
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_BudowlaPodziemna
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_UrzadzenieTechniczneZwiazaneZSiecia
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_SlupIMaszt
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PunktOOkreslonejWysokosci
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_KorytarzPrzesylowy
Relacja:
	Typ:	Association
	Rola:	EGiB
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Referencja do bazy danych EGiB w zakresie atrybutów pozyskanych z klasy EGB_ObrebEwidencyjny: geometria, identyfikator obrębu ewidencyjnego oraz z klasy EGB_DzialkaEwidencyjna: geometria, identyfikator działki ewidencyjnej.
Relacja:
	Typ:	Association
	Rola:	rodzajPunktu
	Dziedzina:	GES_PunktOOkreslonejWysokosci
	Liczność:	0..*
	Definicja:	Określa obiekty powiązane z punktami o określonej wysokości (przewód, urządzenie techniczne związane z siecią, budowla podziemna).
	Ograniczenie:	LicznoscRelacji Jeżeli atrybut zrodlo = O liczność relacji wynosi 1..*, w pozostałych przypadkach pozostaje 0..*.
Ograniczenie:
	Nazwa:	LicznoscZrodloOperatTechDataPomiaruIdentyfikatorBranzowy
	Język naturalny:	Jeżeli atrybut istnienie przyjmuje wartość projektowany, to liczność atrybutów zrodla, operatTech, dataPomiaru, idBranzowy przyjmuje wartość 0.
	OCL:	inv: if self.istnienie='p' then self.zrodlo.size=0 and self.operatTech.size=0 and self.dataPomiaru.size=0 and self.idBranzowy.size=0

Klasa: GES_Przewod

Abstract

	Nazwa:	przewód
	Definicja:	Abstrakcyjna klasa odcinka przewodu danej sieci uzbrojenia terenu.
	Klasa bazowa:	GES_ObiektGESUT
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	funkcja
	Nazwa (pełna):	funkcja przewodu
	Dziedzina:	GES_Funkcja
	Liczność:	1
	Definicja:	Funkcja przewodu w sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	przebieg
	Nazwa (pełna):	przebieg
	Dziedzina:	GES_Przebieg
	Liczność:	1
	Definicja:	Przebieg obiektów bazy danych GESUT.
Atrybut:
	Nazwa:	rodzajPrzewodu
	Nazwa (pełna):	rodzaj przewodu
	Dziedzina:	GES_RodzPrzewodu
	Liczność:	1
	Definicja:	Rodzaj przewodu w sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodBenzynowy
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodCieplowniczy
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodElektroenergetyczny
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodGazowy
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodKanalizacyjny
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodNaftowy
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ PrzewodTelekomunikacyjny
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodWodociagowy
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodNiezidentyfikowany
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_PrzewodInny
Ograniczenie:
	Nazwa:	LicznoscFunkcjaRodzajPrzewodu
	Język naturalny:	Jeżeli atrybut istnienie przyjmuje wartość projektowany, to liczność atrybutów funkcja, rodzaj przewodu, przebieg może przyjmować wartość 0.
	OCL:	inv: if GES_ObiektGESUT.istnienie='p' then (self.funkcja.size=0 or self.funkcja.size=1) and (self.rodzajPrzewodu.size=0 or self.rodzajPrzewodu.size=1) and (self.przebieg.size=0 or self.przebieg.size=1)
Ograniczenie:
	Nazwa:	PrzewodNieczynny
	Język naturalny:	Jeżeli atrybut eksploatacja przyjmuje wartość nieczynny, to liczność atrybutów funkcja, rodzaj przewodu może przyjmować wartość 0.
	OCL:	inv: if GES_ObiektGESUT.eksploatacja='n' then (self.funkcja.size=0 or self.funkcja.size=1) and (self.rodzajPrzewodu.size=0 or self.rodzajPrzewodu.size=1)

Klasa: GES_DaneOsoby

	Nazwa:	daneOsoby
	Definicja:	Dane osoby.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	nazwaPelna
	Nazwa (pełna):	nazwa pełna
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Nazwa pełna.
Atrybut:
	Nazwa:	nazwaSkrocona
	Nazwa (pełna):	nazwa skrócona
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Nazwa skrócona.
Atrybut:
	Nazwa:	imieNazwisko
	Nazwa (pełna):	imię i nazwisko
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Imię i nazwisko.
Atrybut:
	Nazwa:	kontakt
	Nazwa (pełna):	dane kontaktowe
	Dziedzina:	GES_Kontakt
	Liczność:	1
	Definicja:	Adres i dane kontaktowe.
Atrybut:
	Nazwa:	uwagi
	Nazwa (pełna):	uwagi
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Pole przeznaczone na dodatkowe uwagi.
Ograniczenie:
	Nazwa:	WypelnieniePrzynajmniejJednejNazwy
	Język naturalny:	Przynajmniej jeden z atrybutów nazwaPelna, nazwaSkrocona lub imieNazwisko musi być wypełniony.
	OCL:

Klasa: GES_Kontakt

	Nazwa:	kontakt
	Definicja:	Adres i dane kontaktowe.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	e-mail
	Nazwa (pełna):	e-mail
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Adres e-mail.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	telefon
	Nazwa (pełna):	telefon
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Telefon.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	adresZagraniczny
	Nazwa (pełna):	adres zagraniczny
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Adres zagraniczny.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Association
	Rola:	AD_Adres
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Referencja do bazy danych EMUiA w zakresie wszystkich
		atrybutów pozyskanych z klasy AD_Adres.

Klasa: GES_PrzewodBenzynowy

	Nazwa:	GES_SUPB
	Definicja:	Przewód benzynowy.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round

Klasa: GES_PrzewodCieplowniczy

	Nazwa:	GES_SUPC
	Definicja:	Przewód ciepłowniczy.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	typCiep
	Nazwa (pełna):	typ sieci ciepłowniczej
	Dziedzina:	GES_TypCiep
	Liczność:	1
	Definicja:	Typ sieci ciepłowniczej.
	Stereotyp:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round
Ograniczenie:
	Nazwa:	TypSieci
	Język naturalny:	Dopuszczalne jest zastosowanie stereotypu 'Voidable' dla atrybutu typCiep w przypadku, gdy wartość atrybutu źródło jest różna od 'O'lub wartość atrybutu istnienie jest różna od 'i' i brak jest możliwości pozyskania informacji.
	OCL:

Klasa: GES_PrzewodElektroenergetyczny

	Nazwa:	GES_SUPE
	Definicja:	Przewód elektroenergetyczny.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	typElektr
	Nazwa (pełna):	typ sieci elektroenergetycznej
	Dziedzina:	GES_TypElektr
	Liczność:	1
	Definicja:	Typ sieci elektroenergetycznej.
	Stereotyp:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria obiektu jest linią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true
Ograniczenie:
	Nazwa:	TypSieci
	Język naturalny:	Dopuszczalne jest zastosowanie stereotypu 'Voidable' dla atrybutu typElektr w przypadku, gdy wartość atrybutu źródło jest różna od 'O' lub wartość atrybutu istnienie jest różna od 'i' i brak jest możliwości pozyskania informacji.
	OCL:

Klasa: GES_PrzewodGazowy

	Nazwa:	GES_SUPG
	Definicja:	Przewód gazowy.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	typGaz
	Nazwa (pełna):	typ sieci gazowej
	Dziedzina:	GES_TypGaz
	Liczność:	1
	Definicja:	Typ sieci gazowej.
	Stereotyp:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu srednica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round
Ograniczenie:
	Nazwa:	TypSieci
	Język naturalny:	Dopuszczalne jest zastosowanie stereotypu 'Voidable' dla atrybutu typGaz w przypadku, gdy wartość atrybutu źródło jest różna od 'O' lub wartość atrybutu istnienie jest różna od 'i' i brak jest możliwości pozyskania informacji.
	OCL:

Klasa: GES_PrzewodKanalizacyjny

	Nazwa:	GES_SUPK
	Definicja:	Przewód kanalizacyjny.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	0..1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	wymiarPionowy
	Nazwa (pełna):	wymiar pionowy przewodu
	Dziedzina:	Integer
	Liczność:	0..1
	Definicja:	Wymiar pionowy przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	wymiarPoziomy
	Nazwa (pełna):	wymiar poziomy przewodu
	Dziedzina:	Integer
	Liczność:	0..1
	Definicja:	Wymiar poziomy przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	typKanal
	Nazwa (pełna):	typ sieci kanalizacyjnej
	Dziedzina:	GES_TypKanal
	Liczność:	1
	Definicja:	Typ sieci kanalizacyjnej.
	Stereotyp:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round
Ograniczenie:
	Nazwa:	JednostkaAtrybutuWymiarPoziomy
	Język naturalny:	Wartość atrybutu wymiar poziomy podaje się w mm.
	OCL:	inv: self.wymiarPoziomy.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	JednostkaAtrybutuWymiarPionowy
	Język naturalny:	Wartość atrybutu wymiar pionowy podaje się w mm.
	OCL:	inv: self.wymiarPionowy.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuWymiarPoziomy
	Język naturalny:	Wartość atrybutu wymiar poziomy podaje się z dokładnością do 1 mm.
	OCL:	inv: self.wymiarPoziomy.value =(self.wymiarPoziomy.value).round
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuWymiarPionowy
	Język naturalny:	Wartość atrybutu wymiar pionowy podaje się z dokładnością do 1 mm.
	OCL:	inv: self.wymiarPionowy.value =(self.wymiarPionowy.value).round
Ograniczenie:
	Nazwa:	LicznoscAtrybutuSrednica
	Język naturalny:	Jeżeli liczność atrybutu średnica przyjmuje wartość 0, to liczność atrybutów wymiar pionowy i wymiar poziomy przyjmuje wartość 1.
	OCL:	inv: if (self.wymiarPionowy.size=1) and (self.wymiarPoziomy.size=1) then self.srednica.size=0
Ograniczenie:
	Nazwa:	LicznoscAtrybutuWymiarPoziomyPionowy
	Język naturalny:	Jeżeli liczność atrybutów wymiar pionowy i wymiar poziomy przyjmuje wartość 0, to liczność atrybutu średnica przyjmuje wartość 1.
	OCL:	inv: if self.srednica.size=1 then (self.wymiarPionowy.size=0) and self.wymiarPoziomy.size=0)
Ograniczenie:
	Nazwa:	TypSieci
	Język naturalny:	Dopuszczalne jest zastosowanie stereotypu 'Voidable' dla atrybutu typKanal w przypadku, gdy wartość atrybutu źródło jest różna od 'O' lub wartość atrybutu istnienie jest różna od 'i' i brak jest możliwości pozyskania informacji.
	OCL:

Klasa: GES_PrzewodNaftowy

	Nazwa:	GES_SUPN
	Definicja:	Przewód naftowy.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round

Klasa: GES_PrzewodTelekomunikacyjny

	Nazwa:	GES_SUPT
	Definicja:	Przewód telekomunikacyjny.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria obiektu jest linią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true

Klasa: GES_PrzewodWodociagowy

	Nazwa:	GES_SUPW
	Definicja:	Przewód wodociągowy.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	typWodoc
	Nazwa (pełna):	typ sieci wodociągowej
	Dziedzina:	GES_TypWodoc
	Liczność:	1
	Definicja:	Typ sieci wodociągowej.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round
Ograniczenie:
	Nazwa:	TypSieci
	Język naturalny:	Dopuszczalne jest zastosowanie stereotypu 'Voidable' dla atrybutu typWodoc w przypadku, gdy wartość atrybutu źródło jest różna od 'O' lub wartość atrybutu istnienie jest różna od 'i' i brak jest możliwości pozyskania informacji.
	OCL:

Klasa: GES_PrzewodNiezidentyfikowany

	Nazwa:	GES_SUPZ
	Definicja:	Przewód niezidentyfikowany.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round

Klasa: GES_PrzewodInny

	Nazwa:	GES_SUPI
	Definicja:	Przewód inny.
	Klasa bazowa:	GES_Przewod
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	srednica
	Nazwa (pełna):	średnica przewodu
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Średnica zewnętrzna przewodu.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_Przewod
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	JednostkaAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się w 1 mm.
	OCL:	inv: self.srednica.uom.uomSymbol='milimetr'
Ograniczenie:
	Nazwa:	DokladnoscAtrybutuSrednica
	Język naturalny:	Wartość atrybutu średnica podaje się z dokładnością do 1 mm.
	OCL:	inv: self.srednica.value=(self.srednica.value).round

Klasa: GES_ObudowaPrzewodu

	Nazwa:	GES_SUOP
	Definicja:	Obudowa przewodu.
	Klasa bazowa:	GES_ObiektGESUT
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	obudowa
	Nazwa (pełna):	obudowa przewodu
	Dziedzina:	GES_Obudowa
	Liczność:	1
	Definicja:	Rodzaj obudowy przewodu.
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	1
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: GES_BudowlaPodziemna

	Nazwa:	GES_SUBP
	Definicja:	Budowla podziemna.
	Klasa bazowa:	GES_ObiektGESUT
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	rodzajBudowli
	Nazwa (pełna):	rodzaj budowli podziemnej
	Dziedzina:	GES_RodzBud
	Liczność:	1
	Definicja:	Rodzaj budowli podziemnej.
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	0..1
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Ograniczenie:
	Nazwa:	RodzajSieci
	Język naturalny:	Jeżeli atrybut rodzajBudowli przyjmuje wartość 'k' lub 'o', to atrybut rodzajSieci przyjmuje wartość 1.
	OCL:	inv: if (self.rodzajBudowli='k' and self.rodzajBudSport='o') then (self.rodzajSieci.size=1).

Klasa: GES_UrzadzenieTechniczneZwiazaneZSiecia

	Nazwa:	GES_SUUS
	Definicja:	Urządzenie techniczne związane z siecią uzbrojenia terenu.
	Klasa bazowa:	GES_OgolnyObiekt
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	1
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	rodzajUrzadz
	Nazwa (pełna):	rodzaj urządzenia
	Dziedzina:	GES_Urzadz
	Liczność:	1
	Definicja:	Rodzaj urządzenia technicznego związanego z siecią uzbrojenia terenu.
Atrybut:
	Nazwa:	przebieg
	Nazwa (pełna):	przebieg
	Dziedzina:	GES_Przebieg
	Liczność:	1
	Definicja:	Przebieg obiektów bazy danych GESUT.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest punktem lub linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPunkt
	Język naturalny:	Geometria obiektów hydrant, kratka ściekowa, słupek telekomunikacyjny, sygnalizator świetlny, trójnik, wylot kanału, zasuwa, zawór, zdrój uliczny jest punktem.
	OCL:	inv: if self.rodzajUrzadz='h' or self.rodzajUrzadz='ks' or self.rodzajUrzadz='sl' or self.rodzajUrzadz='ss' or self.rodzajUrzadz='t' or self.rodzajUrzadz='wk' or self.rodzajUrzadz='zs' or self.rodzajUrzadz='zw' or self.rodzajUrzadz='zu' then self.geometria.oclIsTypeOf(GM_Point)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchnia
	Język naturalny:	Geometria obiektów hydrofornia, kontener telekomunikacyjny, osadnik kanalizacji lokalnej, przepompownia, stacja gazowa, stacja transformatorowa jest powierzchnią.
	OCL:	inv: if self.rodzajUrzadz='hd' or self.rodzajUrzadz='kt' or self.rodzajUrzadz='sz' or self.rodzajUrzadz='p' or self.rodzajUrzadz='gk' or self.rodzajUrzadz='tk' then self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria obiektu odwodnienie liniowe jest linią.
	OCL:	inv: if self.rodzajUrzadz='ol' then self.geometria.oclIsTypeOf(GM_Curve)=true
Ograniczenie:
	Nazwa:	GeometriaPunktPowierzchnia
	Język naturalny:	Geometria obiektów dystrybutor paliw, słupowa stacja transformatorowa, studnia, studnia głębinowa, studzienka, szafa kablowa, szafa oświetleniowa, szafa sterownicza, szafka gazowa, właz, zbiornik, złącze kablowe jest punktem lub powierzchnią.
	OCL:	inv: if self.rodzajUrzadz='d' or self.rodzajUrzadz='ts' or self.rodzajUrzadz='st' or self.rodzajUrzadz='sg' or self.rodzajUrzadz='s' or self.rodzajUrzadz='sk' or self.rodzajUrzadz='so' or self.rodzajUrzadz='sr' or self.rodzajUrzadz='sg' or self.rodzajUrzadz='w' or self.rodzajUrzadz='zb' or self.rodzajUrzadz='zk' then self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: GES_PunktOOkreslonejWysokosci

	Nazwa:	GES_SUPS
	Definicja:	Punkt o określonej wysokości.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rzednaGory
	Nazwa (pełna):	rzędna góry
	Dziedzina:	Double
	Liczność:	0..1
	Definicja:	Rzędna góry.
Atrybut:
	Nazwa:	rzednaDolu
	Nazwa (pełna):	rzędna dołu
	Dziedzina:	Double
	Liczność:	0..1
	Definicja:	Rzędna dołu.
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	0..1
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	rodzajUrzadz
	Nazwa (pełna):	rodzaj urządzenia
	Dziedzina:	GES_Urzadz
	Liczność:	0..1
	Definicja:	Rodzaj urządzenia technicznego związanego z siecią uzbrojenia terenu.
Atrybut:
	Nazwa:	rodzajBudowli
	Nazwa (pełna):	rodzaj budowli podziemnej
	Dziedzina:	GES_RodzBud
	Liczność:	0..1
	Definicja:	Rodzaj budowli podziemnej.
Atrybut:
	Nazwa:	rodzajObudowy
	Nazwa (pełna):	rodzaj obudowy przewodu
	Dziedzina:	GES_Obudowa
	Liczność:	0..1
	Definicja:	Rodzaj obudowy przewodu.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Association
	Rola:	obiekt2
	Dziedzina:	GES_ObiektGESUT
	Liczność:	1
	Definicja:	Określa punkty o określonej wysokości przewodów, urządzeń technicznych związanych z siecią lub budowli podziemnych.
Ograniczenie:
	Nazwa:	OgraniczenieRodzajSieci
	Język naturalny:	Atrybut rodzajSieci jest wypełniany tylko dla obiektów klasy GES_Przewod.
	OCL:
Ograniczenie:
	Nazwa:	OgraniczenieRodzajUrzadz
	Język naturalny:	Atrybut rodzajUrzadz jest wypełniany tylko dla obiektów klasy GES_UrzadzenieTechniczneZwiazaneZSiecia.
	OCL:
Ograniczenie:
	Nazwa:	OgraniczenieRodzajBudowli
	Język naturalny:	Atrybut rodzajBudowli jest wypełniany tylko dla obiektów klasy GES_BudowlaPodziemna.
	OCL:
Ograniczenie:
	Nazwa:	OgraniczenieRodzajObudowy
	Język naturalny:	Atrybut rodzajObudowy jest wypełniany tylko dla obiektów klasy GES_ObudowaPrzewodu.
	OCL:
Ograniczenie:
	Nazwa:	LicznoscAtrybutuRodzajSieci
	Język naturalny:	Jeżeli liczność atrybutu rodzajSieci przyjmuje wartość 0, to liczność atrybutów rodzajUrzadz, rodzajBudowli, rodzajObudowy przyjmuje wartość 1.
	OCL:	inv: if (self.rodzajSieci.size=0) then (self.rodzajUrzadz.size=1 and self.rodzajBudowli.size=1 and self.rodzajObudowy.size=1)
Ograniczenie:
	Nazwa:	LicznoscAtrybutuRodzajUrzadz
	Język naturalny:	Jeżeli liczność atrybutu rodzajUrzadz przyjmuje wartość 0, to liczność atrybutów rodzajSieci, rodzajBudowli, rodzaj Obudowy przyjmuje wartość 1.
	OCL:	inv: if (self.rodzajUrzadz.size=0) then (self.rodzajSieci.size=1 and self.rodzajBudowli.size=1 and self.rodzajObudowy.size=1)
Ograniczenie:
	Nazwa:	LicznoscAtrybutuRodzajBudowli
	Język naturalny:	Jeżeli liczność atrybutu rodzajBudowli przyjmuje wartość 0, to liczność atrybutów rodzajUrzadz, rodzajSieci, rodzajObudowy przyjmuje wartość 1.
	OCL:	inv: if (self.rodzajBudowli.size=0) then (self.rodzajUrzadz.size=1 and self.rodzajSieci.size=1 and self.rodzajObudowy.size=1)
Ograniczenie:
	Nazwa:	LicznoscAtrybutuRodzajObudowy
	Język naturalny:	Jeżeli liczność atrybutu rodzajObudowy przyjmuje wartość 0, to liczność atrybutów rodzajUrzadz, rodzaj sieci, rodzajBudowli przyjmuje wartość 1.
	OCL:	inv: if (self.rodzajObudowy.size=0) then (self.rodzajUrzadz.size=1 and self.rodzajSieci.size=1 and self.rodzajBudowli.size=1)

Klasa: GES_SlupIMaszt

	Nazwa:	GES_SUSM
	Definicja:	Słup i maszt.
	Klasa bazowa:	GES_ObiektGESUT
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	1..*
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	rodzajSlup
	Nazwa (pełna):	rodzaj słupa i masztu
	Dziedzina:	GES_RodzSlup
	Liczność:	1
	Definicja:	Rodzaj słupa i masztu.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest punktem lub linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	OgraniczenieWyboruRodzajuSieci
	Język naturalny:	Atrybut rodzajSieci może przyjmować tylko wartości e, t, z, i.
	OCL:	inv: self.rodzajSieci='e' or self.rodzajSieci='t' or self.rodzajSieci='z' or self.rodzajSieci='i'
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria słupa łączonego jest linią lub powierzchnią.
	OCL:	inv: if self.rodzajSlup='sp' then self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: GES_KorytarzPrzesylowy

	Nazwa:	GES_SUKP
	Definicja:	Korytarz przesyłowy.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	podPrawna
	Nazwa (pełna):	podstawa prawna
	Dziedzina:	BT_Dokument
	Liczność:	1
	Definicja:	Numer decyzji lub innego dokumentu o ustanowieniu korytarza przesyłowego wraz z nazwą organu wydającego decyzję.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	rodzajSieci
	Nazwa (pełna):	rodzaj sieci
	Dziedzina:	GES_RodzSieci
	Liczność:	1
	Definicja:	Rodzaj sieci uzbrojenia terenu.
Relacja:
	Typ:	Generalization
	Dziedzina:	GES_ObiektGESUT
Relacja:
	Typ:	Association
	Rola:	obiekt3
	Dziedzina:	GES_ObiektGESUT
	Liczność:	1
	Definicja:	Określa wyznaczony na drodze decyzji obszar, zdefiniowany oddzielnymi przepisami.
Ograniczenie:
	Nazwa:	WymaganeAtrybuty
	Język naturalny:	Atrybuty: operatTech, przedstawiciel, idUzgodnienia, eksploatacja, dataPomiaru, wladajacy, idBranzowy przyjmują liczność 0
	OCL:	inv: (self.operatTech.size=0 and self.przedstawiciel.size=0 and self.idUzgodnienia.size=0 and self.eksploatacja.size=0 and self.dataPomiaru.size=0 and self.wladajacy.size=0 and self.idBranzowy.size=0).

Klasa: GES_Istnienie

	Nazwa:	istnienie
	Definicja:	Słownik rodzajów stanów istnienia.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	istniejacy
	Nazwa (pełna):	istniejący - i
	Definicja:	Istniejący.
Atrybut:
	Nazwa:	projektowany
	Nazwa (pełna):	projektowany - p
	Definicja:	Projektowany.

Klasa: GES_Eksploatacja

	Nazwa:	eksploatacja
	Definicja:	Słownik rodzajów stanów eksploatacji.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	czynny
	Nazwa (pełna):	czynny - c
	Definicja:	Czynny.
Atrybut:
	Nazwa:	nieczynny
	Nazwa (pełna):	nieczynny - n
	Definicja:	Nieczynny.

Klasa: GES_Przebieg

	Nazwa:	przebieg
	Definicja:	Słownik przebiegów.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	nadziemny
	Nazwa (pełna):	nadziemny - n
	Definicja:	Nadziemny.
Atrybut:
	Nazwa:	naziemny
	Nazwa (pełna):	naziemny - z
	Definicja:	Naziemny.
Atrybut:
	Nazwa:	podziemny
	Nazwa (pełna):	podziemny - p
	Definicja:	Podziemny.

Klasa: GES_Zrodlo

	Nazwa:	źródło
	Definicja:	Słownik rodzajów źródeł.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	pomiarNaOsnowe
	Nazwa (pełna):	pomiar na osnowę - O
	Definicja:	Pomiar na osnowę i obliczenia, w tym pomiary GPS powiązane z osnową.
Atrybut:
	Nazwa:	pomiarWykrywaczemPrzewodow
	Nazwa (pełna):	pomiar wykrywaczem przewodów - A
	Definicja:	Pomiar wykrywaczem przewodów.
Atrybut:
	Nazwa:	daneBranzowe
	Nazwa (pełna):	dane branżowe - B
	Definicja:	Dane branżowe.
Atrybut:
	Nazwa:	digitalizacjaIWektoryzacja
	Nazwa (pełna):	digitalizacja mapy i wektoryzacja rastra mapy - D
	Definicja:	Digitalizacja mapy i wektoryzacja rastra mapy.
Atrybut:
	Nazwa:	fotogrametria
	Nazwa (pełna):	fotogrametria - F
	Definicja:	Fotogrametria.
Atrybut:
	Nazwa:	GPSBezPowiazaniaZOsnowa
	Nazwa (pełna):	GPS bez powiązania z osnową - G
	Definicja:	GPS bez powiązania z osnową.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - I
	Definicja:	Inne.
Atrybut:
	Nazwa:	pomiarWOparciuOElementyMapy
	Nazwa (pełna):	pomiar w oparciu o elementy mapy lub dane projektowe - M
	Definicja:	Pomiar w oparciu o elementy mapy lub dane projektowe.
Atrybut:
	Nazwa:	niepoprawne
	Nazwa (pełna):	niepoprawne - N
	Definicja:	Niepoprawne - brak miar kontrolnych, błędne dane.
Atrybut:
	Nazwa:	nieokreslone
	Nazwa (pełna):	nieokreślone - X
	Definicja:	Nieokreślone - brak danych.

Klasa: GES_RodzSieci

	Nazwa:	rodzaj sieci
	Definicja:	Słownik rodzajów sieci.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	benzynowy
	Nazwa (pełna):	benzynowy - b
	Definicja:	Benzynowy.
Atrybut:
	Nazwa:	cieplowniczy
	Nazwa (pełna):	ciepłowniczy - c
	Definicja:	Ciepłowniczy.
Atrybut:
	Nazwa:	elektroenergetyczny
	Nazwa (pełna):	elektroenergetyczny - e
	Definicja:	Elektroenergetyczny.
Atrybut:
	Nazwa:	gazowy
	Nazwa (pełna):	gazowy - g
	Definicja:	Gazowy.
Atrybut:
	Nazwa:	kanalizacyjny
	Nazwa (pełna):	kanalizacyjny - k
	Definicja:	Kanalizacyjny.
Atrybut:
	Nazwa:	naftowy
	Nazwa (pełna):	naftowy - n
	Definicja:	Naftowy.
Atrybut:
	Nazwa:	telekomunikacyjny
	Nazwa (pełna):	telekomunikacyjny - t
	Definicja:	Telekomunikacyjny.
Atrybut:
	Nazwa:	wodociagowy
	Nazwa (pełna):	wodociągowy - w
	Definicja:	Wodociągowy.
Atrybut:
	Nazwa:	niezidentyfikowany
	Nazwa (pełna):	niezidentyfikowany - z
	Definicja:	Niezidentyfikowany.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.

Klasa: GES_RodzPrzewodu

	Nazwa:	rodzaj przewodu
	Definicja:	Słownik rodzaju przewodów.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	rurowy
	Nazwa (pełna):	rurowy - r
	Definicja:	Rurowy.
Atrybut:
	Nazwa:	kabel
	Nazwa (pełna):	kabel - k
	Definicja:	Kabel.
Atrybut:
	Nazwa:	swiatlowod
	Nazwa (pełna):	światłowód - s
	Definicja:	Światłowód.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny przewód.

Klasa: GES_Funkcja

	Nazwa:	funkcja
	Definicja:	Słownik funkcji przewodów w sieci uzbrojenia terenu.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	przesylowy
	Nazwa (pełna):	przesyłowy - g
	Definicja:	Przesyłowy.
Atrybut:
	Nazwa:	rozdzielczy
	Nazwa (pełna):	rozdzielczy - r
	Definicja:	Rozdzielczy.
Atrybut:
	Nazwa:	przylacze
	Nazwa (pełna):	przyłącze - p
	Definicja:	Przyłącze.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.

Klasa: GES_TypCiep

	Nazwa:	typ sieci ciepłowniczej
	Definicja:	Słownik typu sieci ciepłowniczej.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	wysokiParametrWodny
	Nazwa (pełna):	wysoki parametr - wodny - w
	Definicja:	Wysoki parametr - wodny.
Atrybut:
	Nazwa:	niskiParametrWodny
	Nazwa (pełna):	niski parametr - wodny - n
	Definicja:	Niski parametr - wodny.
Atrybut:
	Nazwa:	dwuprzewodowyParowy
	Nazwa (pełna):	dwuprzewodowy - parowy - pd
	Definicja:	Dwuprzewodowy - parowy.
Atrybut:
	Nazwa:	jednoprzewodowyParowy
	Nazwa (pełna):	jednoprzewodowy - parowy - pj
	Definicja:	Jednoprzewodowy - parowy.
Atrybut:
	Nazwa:	nieokreslony
	Nazwa (pełna):	nieokreślony - c
	Definicja:	Nieokreślony.

Klasa: GES_TypElektr

	Nazwa:	typ sieci elektroenergetycznej
	Definicja:	Słownik typu sieci elektroenergetycznej.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	najwyzszegoNapiecia
	Nazwa (pełna):	najwyższego napięcia - WW
	Definicja:	Najwyższego napięcia. 400kV oraz 750kV
Atrybut:
	Nazwa:	wysokiegoNapiecia
	Nazwa (pełna):	wysokiego napięcia - W
	Definicja:	Wysokiego napięcia. 110kV oraz 220 kV
Atrybut:
	Nazwa:	sredniegoNapiecia
	Nazwa (pełna):	średniego napięcia - S
	Definicja:	Średniego napięcia. 1kV do 60kV
Atrybut:
	Nazwa:	niskiegoNapiecia
	Nazwa (pełna):	niskiego napięcia - N
	Definicja:	Niskiego napięcia. 1kV i poniżej
Atrybut:
	Nazwa:	oswietleniowy
	Nazwa (pełna):	oświetleniowy - o
	Definicja:	Oświetleniowy.
Atrybut:
	Nazwa:	nieokreslony
	Nazwa (pełna):	nieokreślony - e
	Definicja:	Nieokreślony.

Klasa: GES_TypGaz

	Nazwa:	typ sieci gazowej
	Definicja:	Słownik typu sieci gazowej.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	wysokiegoCisnienia
	Nazwa (pełna):	wysokiego ciśnienia - w
	Definicja:	Wysokiego ciśnienia.
Atrybut:
	Nazwa:	podwyzszonegoSredniegoCisnienia
	Nazwa (pełna):	podwyższonego średniego ciśnienia - p
	Definicja:	Podwyższonego średniego ciśnienia.
Atrybut:
	Nazwa:	sredniegoCisnienia
	Nazwa (pełna):	średniego ciśnienia - s
	Definicja:	Średniego ciśnienia.
Atrybut:
	Nazwa:	niskiegoCisnienia
	Nazwa (pełna):	niskiego ciśnienia - n
	Definicja:	Niskiego ciśnienia.
Atrybut:
	Nazwa:	nieokreslony
	Nazwa (pełna):	nieokreślony - g
	Definicja:	Nieokreślony.

Klasa: GES_TypKanal

	Nazwa:	typ sieci kanalizacyjnej
	Definicja:	Słownik typu sieci kanalizacyjnej.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	deszczowy
	Nazwa (pełna):	deszczowy - d
	Definicja:	Deszczowy.
Atrybut:
	Nazwa:	lokalny
	Nazwa (pełna):	lokalny - l
	Definicja:	Lokalny.
Atrybut:
	Nazwa:	ogolnosplawny
	Nazwa (pełna):	ogólnospławny - o
	Definicja:	Ogólnospławny.
Atrybut:
	Nazwa:	przemyslowy
	Nazwa (pełna):	przemysłowy - p
	Definicja:	Przemysłowy.
Atrybut:
	Nazwa:	sanitarny
	Nazwa (pełna):	sanitarny - s
	Definicja:	Sanitarny.
Atrybut:
	Nazwa:	nieokreslony
	Nazwa (pełna):	nieokreślony - k
	Definicja:	Nieokreślony.

Klasa: GES_TypWodoc

	Nazwa:	typ sieci wodociągowej
	Definicja:	Słownik typu sieci wodociągowej.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	ogolny
	Nazwa (pełna):	ogólny - o
	Definicja:	Ogólny.
Atrybut:
	Nazwa:	lokalny
	Nazwa (pełna):	lokalny - l
	Definicja:	Lokalny.
Atrybut:
	Nazwa:	nieokreslony
	Nazwa (pełna):	nieokreślony - w
	Definicja:	Nieokreślony.

Klasa: GES_Obudowa

	Nazwa:	obudowa
	Definicja:	Słownik rodzajów obudowy przewodów.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	kanalizacjaKablowa
	Nazwa (pełna):	kanalizacja kablowa - k
	Definicja:	Kanalizacja kablowa.
Atrybut:
	Nazwa:	kanalCieplowniczy
	Nazwa (pełna):	kanal cieplowniczy - c
	Definicja:	Kanał ciepłowniczy.
Atrybut:
	Nazwa:	ruraOchronna
	Nazwa (pełna):	rura ochronna - r
	Definicja:	Rura ochronna.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna - i
	Definicja:	Inna obudowa przewodu.

Klasa: GES_RodzBud

	Nazwa:	rodzaj budowli podziemnej
	Definicja:	Słownik rodzajów budowli podziemnych.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	kanalTechnologiczny
	Nazwa (pełna):	kanał technologiczny – t
	Definicja:	Kanał technologiczny.
Atrybut:
	Nazwa:	komoraPodziemna
	Nazwa (pełna):	komora podziemna – k
	Definicja:	Komora podziemna.
Atrybut:
	Nazwa:	osadnikPiaskowy
	Nazwa (pełna):	osadnik piaskowy – o
	Definicja:	Osadnik piaskowy.
Atrybut:
	Nazwa:	parkingLubGaraz
	Nazwa (pełna):	parking lub garaż – g
	Definicja:	Parking lub garaż.
Atrybut:
	Nazwa:	przejsciePodziemne
	Nazwa (pełna):	przejście podziemne – p
	Definicja:	Przejście podziemne.
Atrybut:
	Nazwa:	tunelDrogowy
	Nazwa (pełna):	tunel drogowy – td
	Definicja:	Tunel drogowy.
Atrybut:
	Nazwa:	tunelKolejowy
	Nazwa (pełna):	tunel kolejowy – tk
	Definicja:	Tunel kolejowy.
Atrybut:
	Nazwa:	tunelMetra
	Nazwa (pełna):	tunel metra – tm
	Definicja:	Tunel metra.
Atrybut:
	Nazwa:	tunelTramwajowy
	Nazwa (pełna):	tunel tramwajowy – tt
	Definicja:	Tunel tramwajowy.
Atrybut:
	Nazwa:	schronLubBunkier
	Nazwa (pełna):	schron lub bunkier - b
	Definicja:	Schron lub bunkier.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna - i
	Definicja:	Inna budowla podziemna.

Klasa: GES_Urzadz

	Nazwa:	urządzenie techniczne
	Definicja:	Słownik rodzajów urządzeń technicznych związanych z sieciami uzbrojenia terenu.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	dystrybutorPaliw
	Nazwa (pełna):	dystrybutor paliw - d
	Definicja:	Dystrybutor paliw.
Atrybut:
	Nazwa:	hydrant
	Nazwa (pełna):	hydrant - h
	Definicja:	Hydrant.
Atrybut:
	Nazwa:	hydrofornia
	Nazwa (pełna):	hydrofornia - hd
	Definicja:	Hydrofornia.
Atrybut:
	Nazwa:	kontenerTelekomunikacyjny
	Nazwa (pełna):	kontener telekomunikacyjny - kt
	Definicja:	Kontener telekomunikacyjny.
Atrybut:
	Nazwa:	kratkaSciekowa
	Nazwa (pełna):	kratka ściekowa - ks
	Definicja:	Kratka ściekowa.
Atrybut:
	Nazwa:	odwodnienieLiniowe
	Nazwa (pełna):	odwodnienie liniowe - ol
	Definicja:	Odwodnienie liniowe.
Atrybut:
	Nazwa:	osadnikKanalizacjiLokalnej
	Nazwa (pełna):	osadnik kanalizacji lokalnej - sz
	Definicja:	Osadnik kanalizacji lokalnej (dół Chambeau).
Atrybut:
	Nazwa:	przepompownia
	Nazwa (pełna):	przepompownia - p
	Definicja:	Przepompownia.
Atrybut:
	Nazwa:	slupekTelekomunikacyjny
	Nazwa (pełna):	słupek telekomunikacyjny - sl
	Definicja:	Słupek telekomunikacyjny.
Atrybut:
	Nazwa:	slupowaStacjaTransformatorowa
	Nazwa (pełna):	słupowa stacja transformatorowa - ts
	Definicja:	Słupowa stacja transformatorowa.
Atrybut:
	Nazwa:	stacjaGazowa
	Nazwa (pełna):	stacja gazowa - gk
	Definicja:	Stacja gazowa.
Atrybut:
	Nazwa:	stacjaTransformatorowa
	Nazwa (pełna):	stacja transformatorowa - tk
	Definicja:	Stacja transformatorowa.
Atrybut:
	Nazwa:	studnia
	Nazwa (pełna):	studnia - st
	Definicja:	Studnia.
Atrybut:
	Nazwa:	studniaGlebinowa
	Nazwa (pełna):	studnia głębinowa - sg
	Definicja:	Studnia głębinowa.
Atrybut:
	Nazwa:	studzienka
	Nazwa (pełna):	studzienka - s
	Definicja:	Studzienka.
Atrybut:
	Nazwa:	sygnalizatorSwietlny
	Nazwa (pełna):	sygnalizator świetlny - ss
	Definicja:	Sygnalizator świetlny.
Atrybut:
	Nazwa:	szafaKablowa
	Nazwa (pełna):	szafa kablowa - sk
	Definicja:	Szafa kablowa.
Atrybut:
	Nazwa:	szafaOswietleniowa
	Nazwa (pełna):	szafa oświetleniowa - so
	Definicja:	Szafa oświetleniowa.
Atrybut:
	Nazwa:	szafaSterownicza
	Nazwa (pełna):	szafa sterownicza - sr
	Definicja:	Szafa sterownicza.
Atrybut:
	Nazwa:	szafkaGazowa
	Nazwa (pełna):	szafka gazowa - sg
	Definicja:	Szafka gazowa.
Atrybut:
	Nazwa:	trojnik
	Nazwa (pełna):	trójnik - t
	Definicja:	Trójnik.
Atrybut:
	Nazwa:	wlaz
	Nazwa (pełna):	właz - w
	Definicja:	Właz.
Atrybut:
	Nazwa:	wylotKanalu
	Nazwa (pełna):	wylot kanału - wk
	Definicja:	Wylot kanału.
Atrybut:
	Nazwa:	wywietrznik
	Nazwa (pełna):	wywietrznik - ww
	Definicja:	Wywietrznik.
Atrybut:
	Nazwa:	zasuwa
	Nazwa (pełna):	zasuwa - zs
	Definicja:	Zasuwa.
Atrybut:
	Nazwa:	zawor
	Nazwa (pełna):	zawór - zw
	Definicja:	Zawór.
Atrybut:
	Nazwa:	zbiornik
	Nazwa (pełna):	zbiornik - zb
	Definicja:	Zbiornik.
Atrybut:
	Nazwa:	zdrojUliczny
	Nazwa (pełna):	zdrój uliczny - zu
	Definicja:	Zdrój uliczny.
Atrybut:
	Nazwa:	zlaczeKablowe
	Nazwa (pełna):	złącze kablowe - zk
	Definicja:	Złącze kablowe.
Atrybut:
	Nazwa:	niezidentyfikowane
	Nazwa (pełna):	niezidentyfikowane - z
	Definicja:	Niezidentyfikowane urządzenie techniczne.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne urządzenie techniczne.

Klasa: GES_RodzSlup

	Nazwa:	rodzaj masztów i słupów
	Definicja:	Słownik rodzajów masztów i słupów.
	Stereotypy:	«enumeration»
Atrybut:
	Nazwa:	latarnia
	Nazwa (pełna):	latarnia – l
	Definicja:	Latarnia.
Atrybut:
	Nazwa:	masztOswietleniowy
	Nazwa (pełna):	maszt oświetleniowy - o
	Definicja:	Maszt oświetleniowy.
Atrybut:
	Nazwa:	masztTelekomunikacyjny
	Nazwa (pełna):	maszt telekomunikacyjny – t
	Definicja:	Maszt telekomunikacyjny.
Atrybut:
	Nazwa:	slup
	Nazwa (pełna):	słup - s
	Definicja:	Słup.
Atrybut:
	Nazwa:	slupLaczony
	Nazwa (pełna):	słup łączony - sp
	Definicja:	Słup łączony.
Atrybut:
	Nazwa:	slupKratowy
	Nazwa (pełna):	słup kratowy - sk
	Definicja:	Słup kratowy.
Atrybut:
	Nazwa:	slupTrakcjiKolejowej
	Nazwa (pełna):	słup trakcji kolejowej - tk
	Definicja:	Słup trakcji kolejowej.
Atrybut:
	Nazwa:	slupTrakcjiTramwajowej
	Nazwa (pełna):	słup trakcji tramwajowej - tt
	Definicja:	Słup trakcji tramwajowej.
Atrybut:
	Nazwa:	slupTrakcjiTrolejbusowej
	Nazwa (pełna):	słup trakcji trolejbusowej - tb
	Definicja:	Słup trakcji trolejbusowej.
Atrybut:
	Nazwa:	turbinaWiatrowa
	Nazwa (pełna):	turbina wiatrowa - t
	Definicja:	Turbina wiatrowa.
Atrybut:
	Nazwa:	wiezaTelekomunikacyjna
	Nazwa (pełna):	wieża telekomunikacyjna - w
	Definicja:	Wieża telekomunikacyjna.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny słup lub maszt.

Rozdział  3

Katalog obiektów BDOT500

§ 3. Katalog obiektów BDOT500 przedstawiają poniższe tabele.

Klasa: BDZ_ObiektBDOT500

Abstract

	Nazwa:	Obiekt BDOT500
	Definicja:	Klasa abstrakcyjna grupująca atrybuty obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500 - 1:5 000.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identifikator Infrastruktury Informacji Przestrzennej
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu infrastruktury informacji
		przestrzennej.
Atrybut:
	Nazwa:	zrodlo
	Nazwa (pełna):	źródło
	Dziedzina:	BDZ_Zrodlo
	Liczność:	1
	Definicja:	Źródło danych o położeniu obiektu.
Atrybut:
	Nazwa:	startObiekt
	Nazwa (pełna):	start życia obiektu
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data wprowadzenia obiektu.
Atrybut:
	Nazwa:	koniecObiekt
	Nazwa (pełna):	koniec życia obiektu
	Dziedzina:	Date
	Liczność:	0..1
	Definicja:	Data końca życia obiektu.
Atrybut:
	Nazwa:	cyklZyciaObiektu
	Nazwa (pełna):	cykl życia obiektu
	Dziedzina:	BT_CyklZyciaInfo
	Liczność:	1
	Definicja:	Data i czas wprowadzenia wersji obiektu.
Atrybut:
	Nazwa:	operatTech
	Nazwa (pełna):	operat techniczny
	Dziedzina:	BT_OperatTech
	Liczność:	0..*
	Definicja:	Geodezyjna dokumentacja techniczna.
Atrybut:
	Nazwa:	dataPomiaru
	Nazwa (pełna):	data pomiaru
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data pomiaru obiektu w terenie.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	istnienie
	Nazwa (pełna):	istnienie
	Dziedzina:	BDZ_Istnienie
	Liczność:	1
	Definicja:	Stan istnienia.
Atrybut:
	Nazwa:	informacja
	Nazwa (pełna):	informacja dodatkowa
	Dziedzina:	CharacterString
	Liczność:	0..*
	Definicja:	Pole przeznaczone na dowolne uwagi.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_BUBM
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUBH
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUBS
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUBT
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUZT
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUUD
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUBZ
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUUT
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_BUIB
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTJZ
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTPL
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTCR
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTKR
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTTR
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTPR
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_KTOK
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_PTWP
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_PTRW
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_PTTL
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_PTTU
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_PTCM
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_OBOP
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_OBOO
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_OBMO
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_OBSZ
Relacja:	Typ:	Generalization
	Dziedzina:	BDZ_RTPW
Relacja:
	Typ:	Association
	Rola:	rodzajPunktu
	Dziedzina:	BDZ_PunktOOkreslonejWysokosci
	Liczność:	0..*
	Definicja:	Określa obiekty BDOT500 powiązane z punktami o określonej wysokości.
	Ograniczenie:	LicznoscRelacji Jeżeli atrybut zrodlo = O liczność relacji wynosi 1..*, w pozostałych przypadkach pozostaje 0..*.

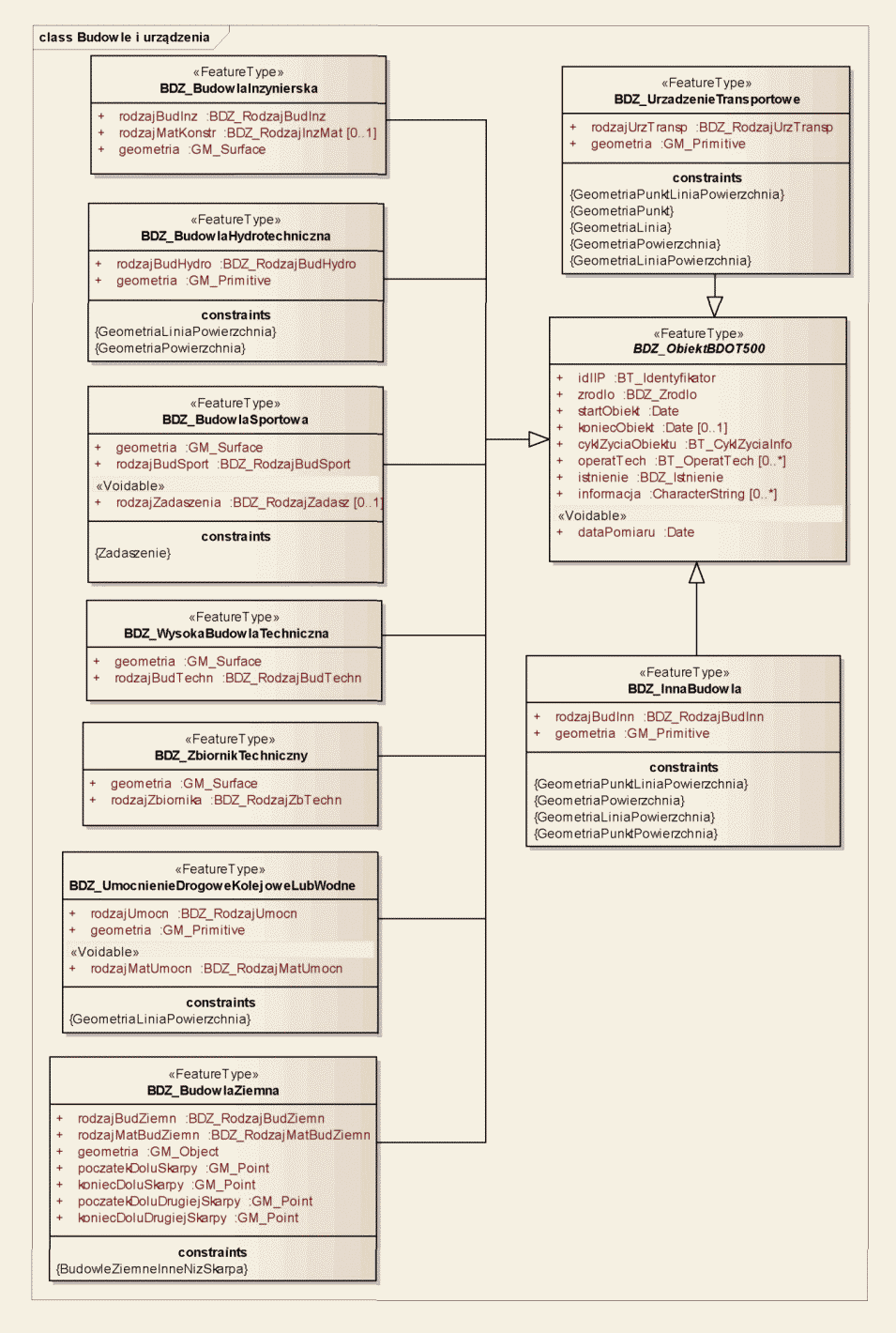

Klasa:BDZ_BudowlaInzynierska

	Nazwa:	BDZ_BUBI
	Definicja:	Budowla inżynierska.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudInz
	Nazwa (pełna):	rodzaj budowli inżynierskiej
	Dziedzina:	BDZ_RodzajBudInz
	Liczność:	1
	Definicja:	Rodzaj budowli inżynierskiej.
Atrybut:
	Nazwa:	rodzajMatKonstr
	Nazwa (pełna):	rodzaj materiału konstrukcyjnego
	Dziedzina:	BDZ_RodzajInzMat
	Liczność:	0..1
	Definicja:	Rodzaj materiału konstrukcyjnego, z którego wykonane są budowle inżynierskie.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa:BDZ_BudowlaHydrotechniczna

	Nazwa:	BDZ_BUBH
	Definicja:	Budowla hydrotechniczna.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudHydro
	Nazwa (pełna):	rodzaj budowli hydrotechnicznej
	Dziedzina:	BDZ_RodzajBudHydro
	Liczność:	1
	Definicja:	Rodzaj budowli hydrotechnicznej.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria budowli hydrotechnicznej jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchnia
	Język naturalny:	Geometria śluzy i zapory jest powierzchnią.
	OCL:	inv: if self.rodzajBudHydro='sl' or self.rodzajBudHydro='zap' then self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: BDZ_BudowlaSportowa

	Nazwa:	BDZ_BUBS
	Definicja:	Budowla sportowa.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudSport
	Nazwa (pełna):	rodzaj budowli sportowej
	Dziedzina:	BDZ_RodzajBudSport
	Liczność:	1
	Definicja:	Rodzaj budowli sportowej.
Atrybut:
	Nazwa:	rodzajZadaszenia
	Nazwa (pełna):	rodzaj zadaszenia
	Dziedzina:	BDZ_RodzajZadasz
	Liczność:	0..1
	Definicja:	Rodzaj zadaszenia. Atrybut ten dotyczy basenu i kortu tenisowego.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	Zadaszenie
	Język naturalny:	Jeżeli atrybut rodzajBudSport przyjmuje wartość inną niż 'basen' i 'kort tenisowy', to atrybut liczność przyjmuje wartość 0.
	OCL:	inv: if (self.rodzajBudSport='bsn' and self.rodzajBudSport='ktn') then (self.rodzajZadaszenia.size=1).

Klasa: BDZ_WysokaBudowlaTechniczna

	Nazwa:	BDZ_BUBT
	Definicja:	Wysoka budowla techniczna.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudTechn
	Nazwa (pełna):	rodzaj budowli technicznej
	Dziedzina:	BDZ_RodzajBudTechn
	Liczność:	1
	Definicja:	Rodzaj budowli technicznej.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_ZbiornikTechniczny

	Nazwa:	BDZ_BUZT
	Definicja:	Zbiornik techniczny.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajZbiornika
	Nazwa (pełna):	rodzaj zbiornika
	Dziedzina:	BDZ_RodzajZbTechn
	Liczność:	1
	Definicja:	Rodzaj zbiornika technicznego.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_UmocnienieDrogoweKolejoweLubWodne

	Nazwa:	BDZ_BUUD
	Definicja:	Umocnienia drogowe, kolejowe lub wodne.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajUmocn
	Nazwa (pełna):	rodzaj umocnienia
	Dziedzina:	BDZ_RodzajUmocn
	Liczność:	1
	Definicja:	Rodzaj umocnienia.
Atrybut:
	Nazwa:	rodzajMatUmocn
	Nazwa (pełna):	rodzaj materiału umocnienia
	Dziedzina:	BDZ_RodzajMatUmocn
	Liczność:	1
	Definicja:	Rodzaj materiału umocnienia drogowego, kolejowego lub wodnego.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: BDZ_BudowlaZiemna

	Nazwa:	BDZ_BUBZ
	Definicja:	Budowla ziemna.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudZiemn
	Nazwa (pełna):	rodzaj budowli ziemnej
	Dziedzina:	BDZ_RodzajBudZiemn
	Liczność:	1
	Definicja:	Rodzaj budowli ziemnej.
Atrybut:
	Nazwa:	rodzajMatBudZiemn
	Nazwa (pełna):	rodzaj materiału budowli ziemnej
	Dziedzina:	BDZ_RodzajMatBudZiemn
	Liczność:	1
	Definicja:	Rodzaj materiału budowli ziemnej.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Object
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	poczatekDoluSkarpy
	Nazwa (pełna):	początek dołu skarpy
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Początek dołu skarpy. Punkty definiujące dół skarpy są punktami znajdującymi się pomiędzy punktem początkowym a końcowym, idąc zgodnie z kierunkiem uporządkowania punktów granicy GM_MultiSurface od punktu początkowego.
Atrybut:
	Nazwa:	koniecDoluSkarpy
	Nazwa (pełna):	koniec dołu skarpy
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Koniec dołu skarpy. Punkty definiujące dół skarpy są punktami znajdującymi się pomiędzy punktem początkowym a końcowym, idąc zgodnie z kierunkiem uporządkowania punktów granicy GM_MultiSurface od punktu początkowego.
Atrybut:
	Nazwa:	poczatekDoluDrugiejSkarpy
	Nazwa (pełna):	początek dołu drugiej skarpy
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Początek dołu skarpy. Punkty definiujące dół skarpy są punktami znajdującymi się pomiędzy punktem początkowym a końcowym, idąc zgodnie z kierunkiem uporządkowania punktów granicy GM_MultiSurface od punktu początkowego.
Atrybut:
	Nazwa:	koniecDoluDrugiejSkarpy
	Nazwa (pełna):	koniec dołu drugiej skarpy
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Koniec dołu skarpy. Punkty definiujące dół skarpy są punktami znajdującymi się pomiędzy punktem początkowym a końcowym, idąc zgodnie z kierunkiem uporządkowania punktów granicy GM_MultiSurface od punktu początkowego.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	budowleZiemneInneNizSkarpa
	Język	Jeżeli atrybut rodzajBudZiemn przyjmuje wartość równą
	naturalny:	skarpaNieumocniona lub skarpaUmocniona, to wtedy atrybuty poczatekDoluDrugiejSkarpy i koniecDoluDrugiejSkarpy nie jest wypełniany.
	OCL:	inv: if self.rodzajBudZiemn='sn' or self.rodzajBudZiemn='su' then self.poczatekDoluDrugiejSkarpy.size=0 and self.koniecDoluDrugiejSkarpy.size=0

Klasa: BDZ_UrzadzenieTransportowe

	Nazwa:	BDZ_BUUT
	Definicja:	Urządzenie transportowe.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajUrzTransp
	Nazwa (pełna):	rodzaj urządzenia transportowego
	Dziedzina:	BDZ_RodzajUrzTransp
	Liczność:	1
	Definicja:	Rodzaj urządzenia transportowego.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest punktem lub linią lub
		powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPunkt
	Język naturalny:	Geometria odbój lub dalba, poler jest punktem.
	OCL:	inv: if self.rodzajUrzTransp='odb' or self.rodzajUrzTransp='pol' then self.geometria.oclIsTypeOf(GM_Point)=true
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria kolei linowej, wyciągu narciarskiego jest linią.
	OCL:	inv: if self.rodzajUrzTransp='kln' or self.rodzajUrzTransp='wnr' then self.geometria.oclIsTypeOf(GM_Curve)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchnia
	Język naturalny:	Geometria suwnicy jest powierzchnią.
	OCL:	inv: if self.rodzajUrzTransp='suw' then self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria taśmociągu jest linią lub powierzchnią.
	OCL:	inv: if self.rodzajUrzTransp='tsm' then self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: BDZ_InnaBudowla

	Nazwa:	BDZ_BUIB
	Definicja:	Inne budowle nie wymienione w pozostałych klasach.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajBudInn
	Nazwa (pełna):	rodzaj budowli innej
	Dziedzina:	BDZ_RodzajBudInn
	Liczność:	1
	Definicja:	Rodzaj budowli innej.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria innej budowli jest punktem lub linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchnia
	Język naturalny:	Geometria estrady, peronu, rampy, śmietnika, trybuny, wiaty, wiaty przystankowej jest powierzchnią.
	OCL:	inv: if self.rodzajBudInn='est' or self.rodzajBudInn='prn' or self.rodzajBudInn='rmp' or self.rodzajBudInn='smt' or self.rodzajBudInn='trb' or self.rodzajBudInn='wal' or self.rodzajBudInn='wap' then self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria murku oporowego, przepustu jest linią lub powierzchnią.
	OCL:	inv: if self.rodzajBudInn='mop' or self.rodzajBudInn='p' then self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPunktPowierzchnia
	Język naturalny:	Geometria podpory jest punktem lub powierzchnią.
	OCL:	inv: if self.rodzajBudInn='pdp' then self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

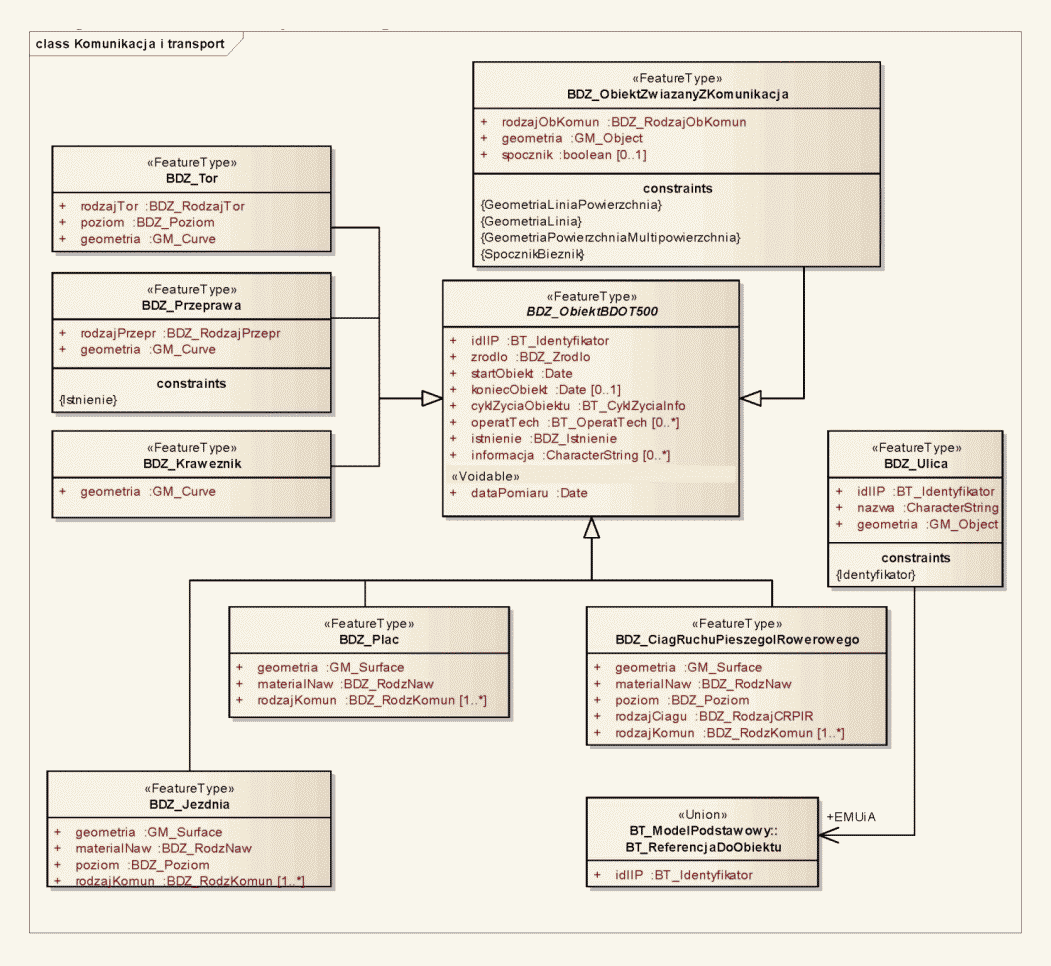

Klasa: BDZ_Jezdnia

	Nazwa:	BDZ_KTJZ
	Definicja:	Jezdnia.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	materialNaw
	Nazwa (pełna):	materiał nawierzchni
	Dziedzina:	BDZ_RodzNaw
	Liczność:	1
	Definicja:	Rodzaj materiału nawierzchni.
Atrybut:
	Nazwa:	rodzajKomun
	Nazwa (pełna):	rodzaj komunikacji
	Dziedzina:	BDZ_RodzKomun
	Liczność:	1..*
	Definicja:	Rodzaj komunikacji.
Atrybut:
	Nazwa:	poziom
	Nazwa (pełna):	poziom
	Dziedzina:	BDZ_Poziom
	Liczność:	1
	Definicja:	Poziom.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_Plac

	Nazwa:	BDZ_KTPL
	Definicja:	Place zajmowane pod targowiska, parkingi, pasy startowe itp.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	materialNaw
	Nazwa (pełna):	materiał nawierzchni
	Dziedzina:	BDZ_RodzNaw
	Liczność:	1
	Definicja:	Rodzaj materiału nawierzchni.
Atrybut:
	Nazwa:	rodzajKomun
	Nazwa (pełna):	rodzaj komunikacji
	Dziedzina:	BDZ_RodzKomun
	Liczność:	1..*
	Definicja:	Rodzaj komunikacji.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_CiagRuchuPieszegoIRowerowego

	Nazwa:	BDZ_KTCR
	Definicja:	Ciąg ruchu pieszego i rowerowego.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajCiagu
	Nazwa (pełna):	rodzaj ciągu ruchu pieszego i rowerowego
	Dziedzina:	BDZ_RodzajCRPIR
	Liczność:	1
	Definicja:	Rodzaj ciągu ruchu pieszego i rowerowego.
Atrybut:
	Nazwa:	materialNaw
	Nazwa (pełna):	materiał nawierzchni
	Dziedzina:	BDZ_RodzNaw
	Liczność:	1
	Definicja:	Rodzaj materiału nawierzchni.
Atrybut:
	Nazwa:	rodzajKomun
	Nazwa (pełna):	rodzaj komunikacji
	Dziedzina:	BDZ_RodzKomun
	Liczność:	1..*
	Definicja:	Rodzaj komunikacji.
Atrybut:
	Nazwa:	poziom
	Nazwa (pełna):	poziom
	Dziedzina:	BDZ_Poziom
	Liczność:	1
	Definicja:	Poziom.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_Ulica

	Nazwa:	BDZ_KTUL
	Definicja:	Ulica
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identifikator Infrastruktury Informacji Przestrzennej
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu infrastruktury informacji przestrzennej.
Atrybut:
	Nazwa:	nazwa
	Nazwa (pełna):	nazwa
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa ulicy, placu lub innego ciągu komunikacyjnego w brzmieniu zgodnym z uchwałą rady gminy w sprawie przebiegu oraz nadania nazw ulicom i placom.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Object
	Liczność:	1
	Definicja:	Dla obiektu typu ulica jest to łamana pozyskana z bazy danych EMUiA. Dla obiektu plac oraz rondo jest to powierzchnia ograniczona linią łamaną, wyznaczoną przez odcinki zewnętrznych granic tych obiektów, pozyskana z bazy danych EMUiA.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Relacja:
	Typ:	Association
	Rola:	EMUiA
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Referencja do bazy danych EMUiA w zakresie atrybutów pozyskanych z klas AD_Ulica: nazwa i geometria.
Ograniczenie:
	Nazwa:	Identyfikator
	Język naturalny:	Atrybut idIIP przyjmuje wartość zgodnie z wartością atrybutu idIIP w bazie danych EMUiA.
	OCL:

Klasa: BDZ_Kraweznik

	Nazwa:	BDZ_KTKR
	Definicja:	Krawężnik.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Curve
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_Tor

	Nazwa:	BDZ_KTTR
	Definicja:	Tor.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajTor
	Nazwa (pełna):	rodzaj toru
	Dziedzina:	BDZ_RodzajTor
	Liczność:	1
	Definicja:	Rodzaj toru.
Atrybut:
	Nazwa:	poziom
	Nazwa (pełna):	poziom
	Dziedzina:	BDZ_Poziom
	Liczność:	1
	Definicja:	Poziom.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Curve
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_Przeprawa

	Nazwa:	BDZ_KTPR
	Definicja:	Przeprawa.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajPrzepr
	Nazwa (pełna):	rodzaj przeprawy
	Dziedzina:	BDZ_RodzajPrzepr
	Liczność:	1
	Definicja:	Rodzaj przeprawy.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Curve
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

Klasa: BDZ_ObiektZwiazanyZKomunikacja

	Nazwa:	BDZ_KTOK
	Definicja:	Obiekt związany z komunikacją.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajObKomun
	Nazwa (pełna):	rodzaj obiektu komunikacyjnego
	Dziedzina:	BDZ_RodzajObKomun
	Liczność:	1
	Definicja:	Rodzaj obiektu komunikacyjnego.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Object
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	spocznik
	Nazwa (pełna):	spocznik
	Dziedzina:	boolean
	Liczność:	0..1
	Definicja:	Część spoczynkowa schodów.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria ogrodzenia trwałego jest linią lub powierzchnią.
	OCL:	inv: if self.rodzajObKomun='o' then self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria bariery drogowej ochronnej, bramy, ekranu akustycznego, furtki jest linią.
	OCL:	inv: if self.rodzajObKomun='bd' or self.rodzajObKomun='b' or self.rodzajObKomun='e' or self.rodzajObKomun='f' then self.geometria.oclIsTypeOf(GM_Curve)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchniaMultipowierzchnia
	Język naturalny:	Geometria schodów jest powierzchnią lub multipowierzchnią.
	OCL:	inv: if self.rodzajObKomun='s' and self.spocznik=true then self.geometria.oclIsTypeOf(GM_MultiSurface)=true else if self.rodzajObKomun='s' and self.spocznik=false then self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	SpocznikBieznik
	Język naturalny:	Jeśli atrybut: ObKomun ="schodyWCiaguKom", to zbiór GM_OrientableSurface stanowiący GM_MultiSurface musi być uporządkowany oraz każda z GM_OrientaleSurface opisuje geometrię części spoczynkowej lub bieżnikowej i części te muszą występować na przemian.
	OCL:

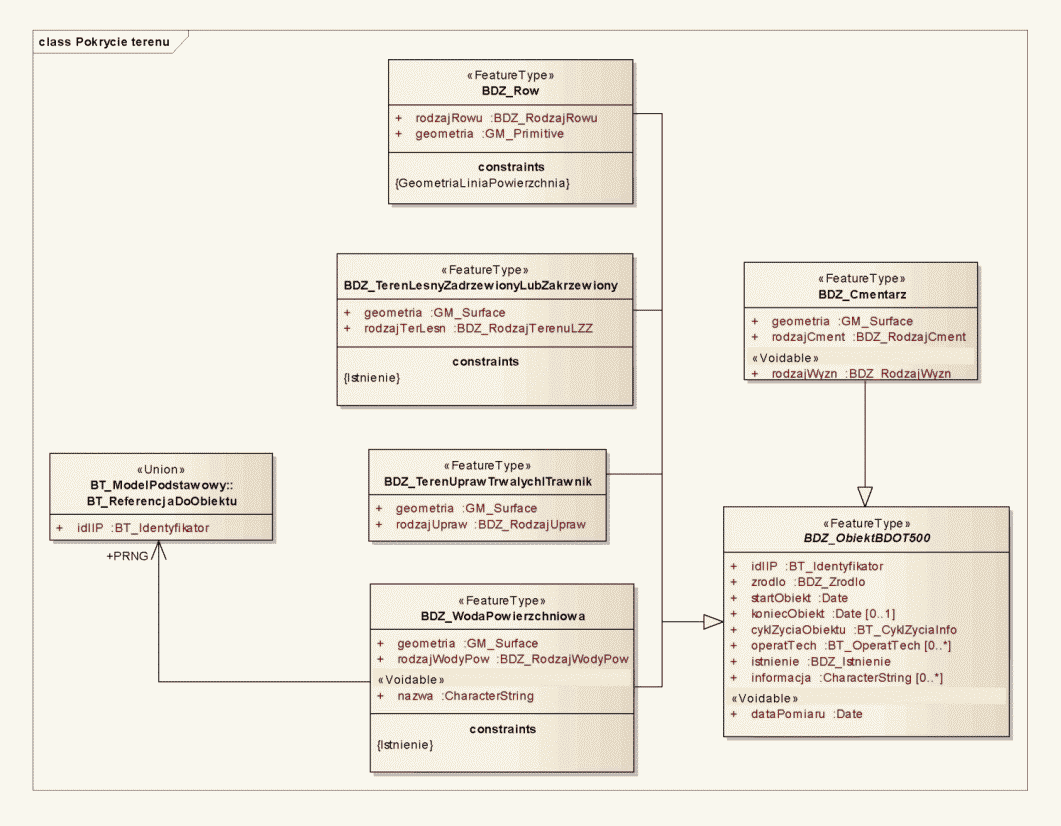

Klasa: BDZ_WodaPowierzchniowa

	Nazwa:	BDZ_PTWP
	Definicja:	Woda powierzchniowa.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajWodyPow
	Nazwa (pełna):	rodzaj wody powierzchniowej
	Dziedzina:	BDZ_RodzajWodyPow
	Liczność:	1
	Definicja:	Rodzaj wody powierzchniowej.
Atrybut:
	Nazwa:	nazwa
	Nazwa (pełna):	nazwa
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa geograficzna.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Relacja:
	Typ:	Association
	Rola:	PRNG
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Referencja do bazy danych PRNG w zakresie atrybutów pozyskanych z klasy NG_NazwaGeograficzna: nazwa główna.
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

Klasa: BDZ_Row

	Nazwa:	BDZ_PTRW
	Definicja:	Rów.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajRowu
	Nazwa (pełna):	rodzaj rowu
	Dziedzina:	BDZ_RodzajRowu
	Liczność:	1
	Definicja:	Rodzaj rowu.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true

Klasa: BDZ_TerenLesnyZadrzewionyLubZakrzewiony

	Nazwa:	BDZ_PTTL
	Definicja:	Teren leśny, zadrzewiony lub zakrzewiony.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajTerLesn
	Nazwa (pełna):	rodzaj terenu leśnego
	Dziedzina:	BDZ_RodzajTerenuLZZ
	Liczność:	1
	Definicja:	Rodzaj terenu leśnego.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

Klasa: BDZ_TerenUprawTrwalychITrawnik

	Nazwa:	BDZ_PTTU
	Definicja:	Teren upraw trwałych i trawników.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajUpraw
	Nazwa (pełna):	rodzaj upraw
	Dziedzina:	BDZ_RodzajUpraw
	Liczność:	1
	Definicja:	Rodzaj upraw.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

Klasa: BDZ_Cmentarz

	Nazwa:	BDZ_PTCM
	Definicja:	Cmentarz.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajCment
	Nazwa (pełna):	rodzaj cmentarza
	Dziedzina:	BDZ_RodzajCment
	Liczność:	1
	Definicja:	Rodzaj cmentarza.
Atrybut:
	Nazwa:	rodzajWyzn
	Nazwa (pełna):	rodzaj wyznania
	Dziedzina:	BDZ_RodzajWyzn
	Liczność:	1
	Definicja:	Rodzaj wyznania.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500

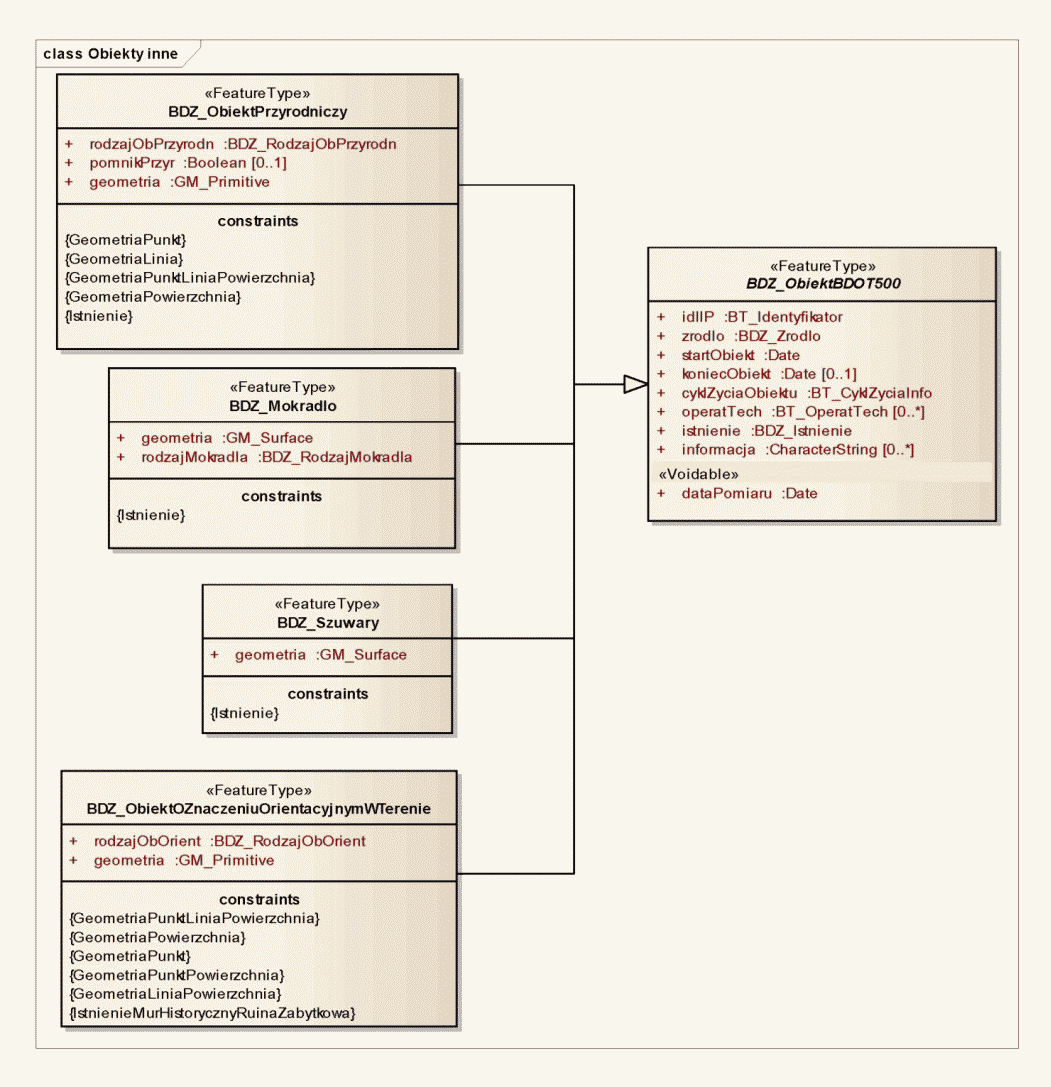

Klasa: BDZ_ObiektPrzyrodniczy

	Nazwa:	BDZ_OBOP
	Definicja:	Obiekt przyrodniczy.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajObPrzyrodn
	Nazwa (pełna):	rodzaj obiektu przyrodniczego
	Dziedzina:	BDZ_RodzajObPrzyrodn
	Liczność:	1
	Definicja:	Rodzaj obiektu przyrodniczego.
Atrybut:
	Nazwa:	pomnikPrzyr
	Nazwa (pełna):	pomnik przyrody
	Dziedzina:	boolean
	Liczność:	0..1
	Definicja:	Określenie obiektu przyrodniczego jako pomnik przyrody.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaPunkt
	Język naturalny:	Geometria drzewa iglastego, drzewa liściastego, źródła jest punktem.
	OCL:	inv: if self.rodzajObPrzyrodn='di' or self.rodzajObPrzyrodn='dl' or self.rodzajObPrzyrodn='zrd' then self.geometria.oclIsTypeOf(GM_Point)=true
Ograniczenie:
	Nazwa:	GeometriaLinia
	Język naturalny:	Geometria wodospadu jest linią.
	OCL:	inv: if self.rodzajObPrzyrodn='wds' then self.geometria.oclIsTypeOf(GM_Curve)=true
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest punktem lub linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

Klasa: BDZ_ObiektOZnaczeniuOrientacyjnymWTerenie

	Nazwa:	BDZ_OBOO
	Definicja:	Obiekt o znaczeniu orientacyjnym w terenie.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajObOrient
	Nazwa (pełna):	rodzaj obiektu orientacyjnego
	Dziedzina:	BDZ_RodzajObOrient
	Liczność:	1
	Definicja:	Rodzaj obiektu orientacyjnego.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Primitive
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	GeometriaPunktLiniaPowierzchnia
	Język naturalny:	Geometria obiektu jest punktem lub linią lub powierzchnią.
	OCL:	inv: self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPunkt
	Język naturalny:	Geometria wodowskazu jest punktem.
	OCL:	inv: if self.rodzajObOrient='wdw' then self.geometria.oclIsTypeOf(GM_Point)=true
Ograniczenie:
	Nazwa:	GeometriaPowierzchnia
	Język naturalny:	Geometria pomostu lub molo, ruiny zabytkowej jest powierzchnią.
	OCL:	inv: if self.rodzajObOrient='pom' or self.rodzajObOrient='rzb' then self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaPunktPowierzchnia
	Język naturalny:	Geometria figury, kapliczki lub krzyża przydrożnego, pomnika, fontanny jest punktem lub powierzchnią.
	OCL:	inv: if self.rodzajObOrient='fgk' or self.rodzajObOrient='pmn' or self.rodzajObOrient='ftn' then self.geometria.oclIsTypeOf(GM_Point)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	GeometriaLiniaPowierzchnia
	Język naturalny:	Geometria muru historycznego jest linią lub powierzchnią.
	OCL:	inv: if self.rodzajObOrient='mhi' then self.geometria.oclIsTypeOf(GM_Curve)=true or self.geometria.oclIsTypeOf(GM_Surface)=true
Ograniczenie:
	Nazwa:	IstnienieMurHistorycznyRuinaZabytkowa
	Język naturalny:	Atrybut istnienie dla muru historycznego, ruiny zabytkowej przyjmuje tylko wartość 'i'.
	OCL:	inv: if self.rodzajObOrient='mhi' or self.rodzajObOrient='rzb' then self.istnienie='i'

Klasa: BDZ_Mokradlo

	Nazwa:	BDZ_OBMO
	Definicja:	Mokradło.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	rodzajMokradla
	Nazwa (pełna):	rodzaj mokradła
	Dziedzina:	BDZ_RodzajMokradla
	Liczność:	1
	Definicja:	Rodzaj mokradła.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

Klasa: BDZ_Szuwary

	Nazwa:	BDZ_OBSZ
	Definicja:	Szuwary.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Surface
	Liczność:	1
	Definicja:	Geometria obiektu.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'

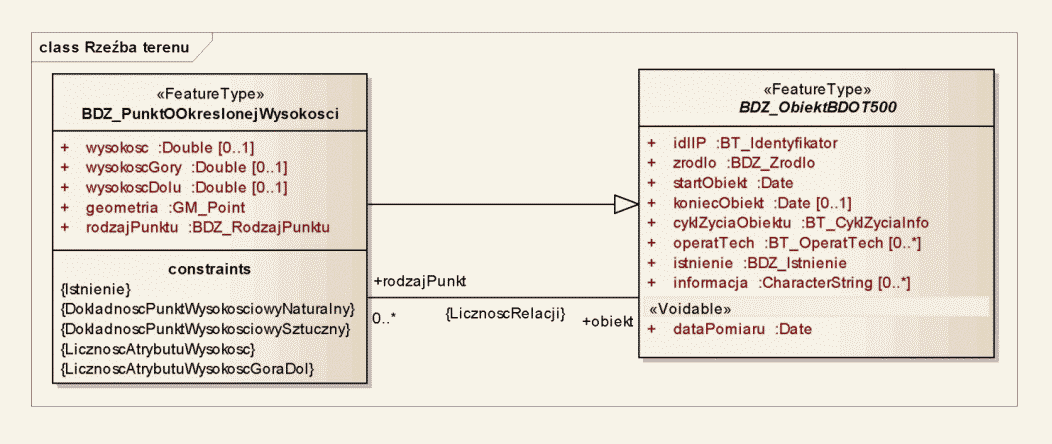

Klasa: BDZ_PunktOOkreslonejWysokosci

	Nazwa:	BDZ_RTPW
	Definicja:	Punkt o określonej wysokości.
	Klasa bazowa:	BDZ_ObiektBDOT500
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	wysokosc
	Nazwa (pełna):	wysokość
	Dziedzina:	Double
	Liczność:	0..1
	Definicja:	Wysokość punktu.
Atrybut:
	Nazwa:	wysokoscgory
	Nazwa (pełna):	wysokość góry
	Dziedzina:	Double
	Liczność:	0..1
	Definicja:	Wysokość góry budowli inżynierskiej lub hydrotechnicznej.
Atrybut:
	Nazwa:	wysokoscdolu
	Nazwa (pełna):	wysokość dołu
	Dziedzina:	Double
	Liczność:	0..1
	Definicja:	Wysokość dołu budowli inżynierskiej lub hydrotechnicznej.
Atrybut:
	Nazwa:	geometria
	Nazwa (pełna):	geometria
	Dziedzina:	GM_Point
	Liczność:	1
	Definicja:	Geometria obiektu.
Atrybut:
	Nazwa:	rodzajPunktu
	Nazwa (pełna):	rodzaj punktu
	Dziedzina:	BDZ_RodzajPunktu
	Liczność:	1
	Definicja:	Rodzaj punktu o określonej wysokości.
Relacja:
	Typ:	Generalization
	Dziedzina:	BDZ_ObiektBDOT500
Relacja:
	Typ:	Association
	Rola:	obiekt
	Dziedzina:	BDZ_ObiektBDOT500
	Liczność:	1
	Definicja:	Określa punkty o określonej wysokości obiektów BDOT500.
Ograniczenie:
	Nazwa:	Istnienie
	Język naturalny:	Atrybut istnienie przyjmuje tylko wartość 'i'.
	OCL:	inv: self.istnienie='i'
Ograniczenie:
	Nazwa:	DokladnoscPunktWysokosciowyNaturalny
	Język naturalny:	Dla punktów wysokościowych naturalnych wysokość podaje się z dokładnością zapisu do 0,10 m.
	OCL:	inv: self.rodzajPunktu='n' implies self.wysokosc.value=(self.wysokosc.value).round+ (((self.wysokosc.value-(self.wysokosc.value).round)*10).round)/10
Ograniczenie:
	Nazwa:	DokladnoscPunktWysokosciowySztuczny
	Język naturalny:	Dla punktów wysokościowych sztucznych wysokość podaje się z dokładnością zapisu do 0,01 m.
	OCL:	inv: self.rodzajPunktu='s' implies self.wysokosc.value=(self.wysokosc.value).round+ (((self.wysokosc.value- (self.wysokosc.value).round)*100).round)/100
Ograniczenie:
	Nazwa:	LicznoscAtrybutuWysokosc
	Język naturalny:	Jeżeli liczność atrybutu wysokość przyjmuje wartość 0, to liczność atrybutów wysokość góry i wysokość dołu przyjmuje wartość 1.
	OCL:	inv: if self.wysokosc.size=0 then (self.wysokoscGory.size=1 and self.wysokoscDolu.size=1)
Ograniczenie:
	Nazwa:	LicznoscAtrybutuWysokoscGoraDol
	Język naturalny:	Jeżeli liczność atrybutów wysokość góry i wysokość dołu przyjmuje wartość 0, to liczność atrybutu wysokość przyjmuje wartość 1.
	OCL:	inv: if (self.wysokoscGory.size=0 and self.wysokoscDolu.size=0) then self.wysokosc.size=1

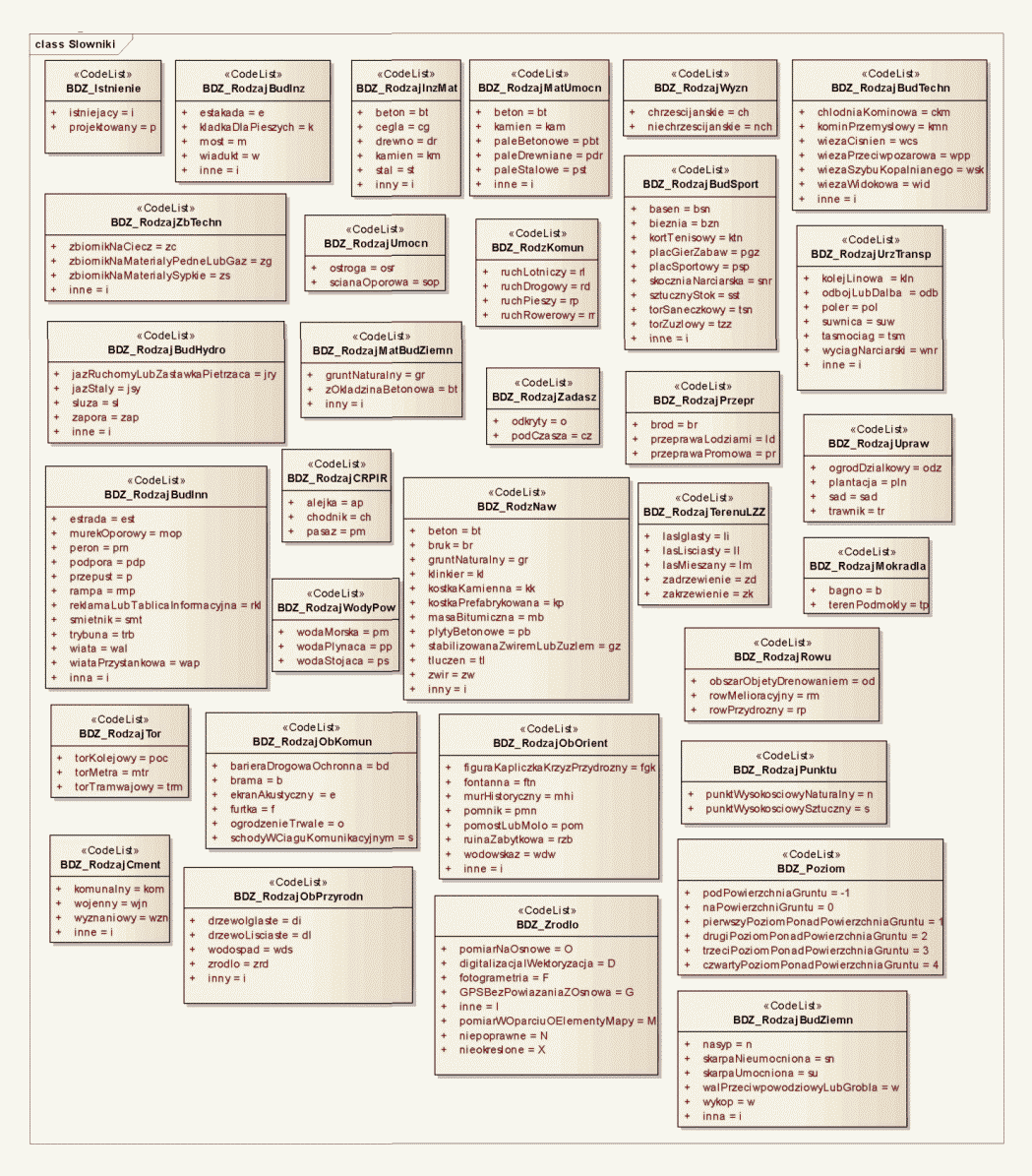

Klasa: BDZ_Istnienie

	Nazwa:	istnienie
	Definicja:	Słowników rodzajów stanów istnienia.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	istniejacy
	Nazwa (pełna):	istniejący - i
	Definicja:	Istniejący.
Atrybut:
	Nazwa:	projektowany
	Nazwa (pełna):	projektowany - p
	Definicja:	Projektowany.

Klasa: BDZ_Zrodlo

	Nazwa:	zrodlo
	Definicja:	Słownik rodzajów źródeł.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	digitalizacjaIWektoryzacja
	Nazwa (pełna):	digitalizacja mapy i wektoryzacja rastra mapy - D
	Definicja:	Digitalizacja mapy i wektoryzacja rastra mapy.
Atrybut:
	Nazwa:	fotogrametria
	Nazwa (pełna):	fotogrametria – F
	Definicja:	Fotogrametria.
Atrybut:
	Nazwa:	GPSBezPowiazaniaZOsnowa
	Nazwa (pełna):	GPS bez powiązania z osnową - G
	Definicja:	GPS bez powiązania z osnową.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne – I
	Definicja:	Inne.
Atrybut:
	Nazwa:	nieokreslone
	Nazwa (pełna):	nieokreślone - brak danych - X
	Definicja:	Nieokreślone - brak danych.
Atrybut:
	Nazwa:	niepoprawne
	Nazwa (pełna):	niepoprawne - brak miar kontrolnych, błędne dane - N
	Definicja:	Niepoprawne - brak miar kontrolnych, błędne dane.
Atrybut:
	Nazwa:	pomiarNaOsnowe
	Nazwa (pełna):	pomiar na osnowę i obliczenia, w tym pomiary GPS powiązane z osnową - O
	Definicja:	Pomiar na osnowę i obliczenia, w tym pomiary GPS powiązane z osnową.
Atrybut:
	Nazwa:	pomiarWOparciuOElementyMapy
	Nazwa (pełna):	pomiar w oparciu o elementy mapy lub dane projektowe - M
	Definicja:	Pomiar w oparciu o elementy mapy lub dane projektowe.

Klasa: BDZ_RodzajBudInz

	Nazwa:	rodzaj budowli inżynierskiej
	Definicja:	Słownik rodzajów budowli inżynierskich.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	estakada
	Nazwa (pełna):	estakada - e
	Definicja:	Estakada.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	kladkaDlaPieszych
	Nazwa (pełna):	kładka dla pieszych - k
	Definicja:	Kładka dla pieszych.
Atrybut:
	Nazwa:	most
	Nazwa (pełna):	most - m
	Definicja:	Most.
Atrybut:
	Nazwa:	wiadukt
	Nazwa (pełna):	wiadukt - w
	Definicja:	Wiadukt.

Klasa: BDZ_RodzajInzMat

	Nazwa:	materiał budowli inżynierskich
	Definicja:	Słownik rodzajów materiałów budowli inżynierskich.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	beton
	Nazwa (pełna):	beton - bt
	Definicja:	Beton.
Atrybut:
	Nazwa:	cegla
	Nazwa (pełna):	cegła - cg
	Definicja:	Cegła.
Atrybut:
	Nazwa:	drewno
	Nazwa (pełna):	drewno - dr
	Definicja:	Drewno.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.
Atrybut:
	Nazwa:	kamien
	Nazwa (pełna):	kamień - km
	Definicja:	Kamień.
Atrybut:
	Nazwa:	stal
	Nazwa (pełna):	stal - st
	Definicja:	Stal.

Klasa: BDZ_Poziom

	Nazwa:	Poziom
	Definicja:	Słownik rodzajów poziomów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	podPowierzchniaGruntu
	Nazwa (pełna):	pod powierzchnią gruntu - -1
	Definicja:	Pod powierzchnią gruntu.
Atrybut:
	Nazwa:	naPowierzchniGruntu
	Nazwa (pełna):	na powierzchni gruntu - 0
	Definicja:	Na powierzchni gruntu.
Atrybut:
	Nazwa:	pierwszyPoziomPonadPowierzchniaGruntu
	Nazwa (pełna):	pierwszy poziom ponad powierzchnią gruntu - 1
	Definicja:	Pierwszy poziom ponad powierzchnią gruntu.
Atrybut:
	Nazwa:	drugiPoziomPonadPowierzchniaGruntu
	Nazwa (pełna):	drugi poziom ponad powierzchnią gruntu - 2
	Definicja:	Drugi poziom ponad powierzchnią gruntu.
Atrybut:
	Nazwa:	trzeciPoziomPonadPowierzchniaGruntu
	Nazwa (pełna):	trzeci poziom ponad powierzchnią gruntu - 3
	Definicja:	Trzeci poziom ponad powierzchnią gruntu.
Atrybut:
	Nazwa:	czwartyPoziomPonadPowierzchniaGruntu
	Nazwa (pełna):	czwarty poziom ponad powierzchnią gruntu - 4
	Definicja:	Czwarty poziom ponad powierzchnią gruntu.

Klasa: BDZ_RodzKomun

	Nazwa:	rodzaj komunikacji
	Definicja:	Słownik rodzajów komunikacji.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	ruchLotniczy
	Nazwa (pełna):	ruch lotniczy - rl
	Definicja:	Ruch lotniczy.
Atrybut:
	Nazwa:	ruchDrogowy
	Nazwa (pełna):	ruch drogowy - rd
	Definicja:	Ruch drogowy.
Atrybut:
	Nazwa:	ruchPieszy
	Nazwa (pełna):	ruch pieszy - rp
	Definicja:	Ruch pieszy.
Atrybut:
	Nazwa:	ruchRowerowy
	Nazwa (pełna):	ruch rowerowy - rr
	Definicja:	Ruch rowerowy.

Klasa: BDZ_RodzNaw

	Nazwa:	rodzaj nawierzchni
	Definicja:	Słownik rodzajów nawierzchni.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	beton
	Nazwa (pełna):	beton - bt
	Definicja:	Beton.
Atrybut:
	Nazwa:	bruk
	Nazwa (pełna):	bruk - br
	Definicja:	Bruk.
Atrybut:
	Nazwa:	gruntNaturalny
	Nazwa (pełna):	grunt naturalny - gr
	Definicja:	Grunt naturalny.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.
Atrybut:
	Nazwa:	klinkier
	Nazwa (pełna):	klinkier - kl
	Definicja:	Klinkier.
Atrybut:
	Nazwa:	kostkaKamienna
	Nazwa (pełna):	kostka kamienna - kk
	Definicja:	Kostka kamienna.
Atrybut:
	Nazwa:	kostkaPrefabrykowana
	Nazwa (pełna):	kostka prefabrykowana - kp
	Definicja:	Kostka prefabrykowana.
Atrybut:
	Nazwa:	masaBitumiczna
	Nazwa (pełna):	masa bitumiczna - mb
	Definicja:	Masa bitumiczna.
Atrybut:
	Nazwa:	plytyBetonowe
	Nazwa (pełna):	płyty betonowe - pb
	Definicja:	Płyty betonowe.
Atrybut:
	Nazwa:	stabilizowanaZwiremLubZuzlem
	Nazwa (pełna):	stabilizowana żwirem lub żużlem - gz
	Definicja:	Stabilizowana żwirem lub żużlem.
Atrybut:
	Nazwa:	tluczen
	Nazwa (pełna):	tłuczeń - tl
	Definicja:	Tłuczeń.
Atrybut:
	Nazwa:	zwir
	Nazwa (pełna):	żwir - zw
	Definicja:	Żwir.

Klasa: BDZ_RodzajBudHydro

	Nazwa:	rodzaj budowli hydrotechnicznej
	Definicja:	Słownik rodzajów budowli hydrotechnicznych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	jazRuchomyLubZastawkaPietrzaca
	Nazwa (pełna):	jaz ruchomy lub zastawka piętrząca - jry
	Definicja:	Jaz ruchomy lub zastawka piętrząca.
Atrybut:
	Nazwa:	jazStaly
	Nazwa (pełna):	jaz stały - jsy
	Definicja:	Jaz stały.
Atrybut:
	Nazwa:	sluza
	Nazwa (pełna):	śluza - sl
	Definicja:	Śluza.
Atrybut:
	Nazwa:	zapora
	Nazwa (pełna):	zapora - zap
	Definicja:	Zapora .

Klasa: BDZ_RodzajBudSport

	Nazwa:	rodzaj budowli sportowej
	Definicja:	Słownik rodzajów budowli sportowych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	basen
	Nazwa (pełna):	basen - bsn
	Definicja:	Basen.
Atrybut:
	Nazwa:	bieznia
	Nazwa (pełna):	bieżnia - bzn
	Definicja:	Bieżnia.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	kortTenisowy
	Nazwa (pełna):	kort tenisowy - ktn
	Definicja:	Kort tenisowy.
Atrybut:
	Nazwa:	placGierZabaw
	Nazwa (pełna):	plac gier i zabaw - pgz
	Definicja:	Plac gier i zabaw.
Atrybut:
	Nazwa:	placSportowy
	Nazwa (pełna):	plac sportowy - psp
	Definicja:	Plac sportowy.
Atrybut:
	Nazwa:	skoczniaNarciarska
	Nazwa (pełna):	skocznia narciarska - snr
	Definicja:	Skocznia narciarska.
Atrybut:
	Nazwa:	sztucznyStok
	Nazwa (pełna):	sztuczny stok - sst
	Definicja:	Sztuczny stok.
Atrybut:
	Nazwa:	torSaneczkowy
	Nazwa (pełna):	tor saneczkowy - tsn
	Definicja:	Tor saneczkowy.
Atrybut:
	Nazwa:	torZuzlowy
	Nazwa (pełna):	tor żużlowy - tzz
	Definicja:	Tor żużlowy.

Klasa: BDZ_RodzajZadasz

	Nazwa:	rodzaj zadaszenia
	Definicja:	Słownik rodzajów zadaszenia.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	odkryty
	Nazwa (pełna):	odkryty - o
	Definicja:	Odkryty.
Atrybut:
	Nazwa:	podCzasza
	Nazwa (pełna):	pod czaszą - cz
	Definicja:	Pod czaszą.

Klasa: BDZ_RodzajBudTechn

	Nazwa:	rodzaj budowli technicznej
	Definicja:	Słownik rodzajów budowli technicznych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	chlodniaKominowa
	Nazwa (pełna):	chłodnia kominowa - ckm
	Definicja:	Chłodnia kominowa.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	kominPrzemyslowy
	Nazwa (pełna):	komin przemysłowy - kmn
	Definicja:	Komin przemysłowy.
Atrybut:
	Nazwa:	wiezaCisnien
	Nazwa (pełna):	wieża ciśnień - wcs
	Definicja:	Wieża ciśnień.
Atrybut:
	Nazwa:	wiezaPrzeciwpozarowa
	Nazwa (pełna):	wieża przeciwpożarowa - wpp
	Definicja:	Wieża przeciwpożarowa.
Atrybut:
	Nazwa:	wiezaSzybuKopalnianego
	Nazwa (pełna):	wieża szybu kopalnianego - wsk
	Definicja:	Wieża szybu kopalnianego.
Atrybut:
	Nazwa:	wiezaWidokowa
	Nazwa (pełna):	wieża widokowa - wid
	Definicja:	Wieża widokowa.

Klasa: BDZ_RodzajZbTechn

	Nazwa:	rodzaj zbiornika technicznego
	Definicja:	Słownik rodzajów zbiorników technicznych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	zbiornikNaCiecz
	Nazwa (pełna):	zbiornik na ciecz - zc
	Definicja:	Zbiornik na ciecz.
Atrybut:
	Nazwa:	zbiornikNaMaterialyPedneLubGaz
	Nazwa (pełna):	zbiornik na materiały pędne lub gaz - zg
	Definicja:	Zbiornik na materiały pędne lub gaz.
Atrybut:
	Nazwa:	zbiornikNaMaterialySypkie
	Nazwa (pełna):	zbiornik na materiały sypkie - zs
	Definicja:	Zbiornik na materiały sypkie.

Klasa: BDZ_RodzajUmocn

	Nazwa:	rodzaj umocnienia
	Definicja:	Słownik rodzajów umocnień drogowych, kolejowych lub wodnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	ostroga
	Nazwa (pełna):	ostroga - osr
	Definicja:	Ostroga.
Atrybut:
	Nazwa:	scianaOporowa
	Nazwa (pełna):	ściana oporowa - sop
	Definicja:	Ściana oporowa zabezpieczająca brzeg, nasyp lub wykop przy wodzie, drodze lub torach.

Klasa: BDZ_RodzajMatUmocn

	Nazwa:	rodzaj materiału umocnienia
	Definicja:	Słownik rodzajów materiałów umocnień drogowych, kolejowych lub wodnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	beton
	Nazwa (pełna):	beton - bt
	Definicja:	Beton.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	kamien
	Nazwa (pełna):	kamień - kam
	Definicja:	Kamień.
Atrybut:
	Nazwa:	paleBetonowe
	Nazwa (pełna):	pale betonowe - pbt
	Definicja:	Pale betonowe.
Atrybut:
	Nazwa:	paleDrewniane
	Nazwa (pełna):	pale drewniane - pdr
	Definicja:	Pale drewniane.
Atrybut:
	Nazwa:	paleStalowe
	Nazwa (pełna):	pale stalowe - pst
	Definicja:	Pale stalowe.

Klasa: BDZ_RodzajBudZiemn

	Nazwa:	rodzaj budowli ziemnej
	Definicja:	Słownik rodzajów budowli ziemnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	nasyp
	Nazwa (pełna):	nasyp - n
	Definicja:	Nasyp.
Atrybut:
	Nazwa:	skarpaNieumocniona
	Nazwa (pełna):	skarpa nieumocniona - sn
	Definicja:	Skarpa nieumocniona.
Atrybut:
	Nazwa:	skarpaUmocniona
	Nazwa (pełna):	skarpa umocniona - su
	Definicja:	Skarpa umocniona.
Atrybut:
	Nazwa:	walPrzeciwpowodziowyLubGrobla
	Nazwa (pełna):	wał przeciwpowodziowy lub grobla - wg
	Definicja:	Wał przeciwpowodziowy lub grobla.
Atrybut:
	Nazwa:	wykop
	Nazwa (pełna):	wykop - w
	Definicja:	Wykop.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna - i
	Definicja:	Inna.

Klasa: BDZ_RodzajMatBudZiemn

	Nazwa:	rodzaj materiału budowli ziemnej
	Definicja:	Słownik rodzajów materiałów budowli ziemnej.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	gruntNaturalny
	Nazwa (pełna):	grunt naturalny - gr
	Definicja:	Grunt naturalny.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.
Atrybut:
	Nazwa:	zOkladzinaBetonowa
	Nazwa (pełna):	z okładziną betonową - bt
	Definicja:	Z okładziną betonową.

Klasa: BDZ_RodzajUrzTransp

	Nazwa:	rodzaj urządzenia transportowego
	Definicja:	Słownik rodzajów urządzeń transportowych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne – i
	Definicja:	Inne.
Atrybut:
	Nazwa:	kolejLinowa
	Nazwa (pełna):	kolej linowa - kln
	Definicja:	Kolej linowa.
Atrybut:
	Nazwa:	odbojLubDalba
	Nazwa (pełna):	odbój lub dalba - odb
	Definicja:	Odbój lub dalba.
Atrybut:
	Nazwa:	poler
	Nazwa (pełna):	poler - pol
	Definicja:	Poler.
Atrybut:
	Nazwa:	suwnica
	Nazwa (pełna):	suwnica - suw
	Definicja:	Suwnica.
Atrybut:
	Nazwa:	tasmociag
	Nazwa (pełna):	taśmociąg - tsm
	Definicja:	Taśmociąg.
Atrybut:
	Nazwa:	wyciagNarciarski
	Nazwa (pełna):	wyciąg narciarski - wnr
	Definicja:	Wyciąg narciarski.

Klasa: BDZ_RodzajBudInn

	Nazwa:	rodzaj budowli innej
	Definicja:	Słownik rodzajów budowli innych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	estrada
	Nazwa (pełna):	estrada - est
	Definicja:	Estrada.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna - i
	Definicja:	Inna.
Atrybut:
	Nazwa:	murekOporowy
	Nazwa (pełna):	murek oporowy - mop
	Definicja:	Murek oporowy.
Atrybut:
	Nazwa:	peron
	Nazwa (pełna):	peron - prn
	Definicja:	Peron.
Atrybut:
	Nazwa:	podpora
	Nazwa (pełna):	podpora - pdp
	Definicja:	Podpora.
Atrybut:
	Nazwa:	przepust
	Nazwa (pełna):	przepust - p
	Definicja:	Przepust.
Atrybut:
	Nazwa:	rampa
	Nazwa (pełna):	rampa - rmp
	Definicja:	Rampa.
Atrybut:
	Nazwa:	reklamaLubTablicaInformacyjna
	Nazwa (pełna):	reklama lub tablica informacyjna - rkl
	Definicja:	Reklama lub tablica informacyjna.
Atrybut:
	Nazwa:	smietnik
	Nazwa (pełna):	śmietnik - smt
	Definicja:	Śmietnik.
Atrybut:
	Nazwa:	trybuna
	Nazwa (pełna):	trybuna - trb
	Definicja:	Trybuna.
Atrybut:
	Nazwa:	wiata
	Nazwa (pełna):	wiata - wal
	Definicja:	Wiata.
Atrybut:
	Nazwa:	wiataPrzystankowa
	Nazwa (pełna):	wiata przystankowa - wap
	Definicja:	Wiata przystankowa.

Klasa: BDZ_RodzajCRPIR

	Nazwa:	rodzaj ciągów ruchu pieszego i rowerowego
	Definicja:	Słownik rodzajów ciągów ruchu pieszego i rowerowego.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	alejka
	Nazwa (pełna):	alejka - ap
	Definicja:	Alejka.
Atrybut:
	Nazwa:	chodnik
	Nazwa (pełna):	chodnik - ch
	Definicja:	Chodnik.
Atrybut:
	Nazwa:	pasaz
	Nazwa (pełna):	pasaż - pm
	Definicja:	Pasaż.

Klasa: BDZ_RodzajTor

	Nazwa:	rodzaj toru
	Definicja:	Słownik rodzajów torów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	torKolejowy
	Nazwa (pełna):	tor kolejowy - poc
	Definicja:	Tor kolejowy.
Atrybut:
	Nazwa:	torMetra
	Nazwa (pełna):	tor metra - mtr
	Definicja:	Tor metra.
Atrybut:
	Nazwa:	torTramwajowy
	Nazwa (pełna):	tor tramwajowy - trm
	Definicja:	Tor tramwajowy.

Klasa: BDZ_RodzajPrzepr

	Nazwa:	rodzaj przeprawy
	Definicja:	Słownik rodzajów przepraw.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	brod
	Nazwa (pełna):	bród - br
	Definicja:	Bród.
Atrybut:
	Nazwa:	przeprawaLodziami
	Nazwa (pełna):	przeprawa łodziami - ld
	Definicja:	Przeprawa łodziami.
Atrybut:
	Nazwa:	przeprawaPromowa
	Nazwa (pełna):	przeprawa promowa - pr
	Definicja:	Przeprawa promowa.

Klasa: BDZ_RodzajObKomun

	Nazwa:	rodzaj obiektu komunikacyjnego
	Definicja:	Słownik rodzajów obiektów komunikacyjnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	barieraDrogowaOchronna
	Nazwa (pełna):	bariera drogowa ochronna - bd
	Definicja:	Bariera drogowa ochronna.
Atrybut:
	Nazwa:	brama
	Nazwa (pełna):	brama - b
	Definicja:	Brama.
Atrybut:
	Nazwa:	ekranAkustyczny
	Nazwa (pełna):	ekran akustyczny - e
	Definicja:	Ekran akustyczny.
Atrybut:
	Nazwa:	furtka
	Nazwa (pełna):	furtka - f
	Definicja:	Furtka.
Atrybut:
	Nazwa:	ogrodzenieTrwale
	Nazwa (pełna):	ogrodzenie trwałe - o
	Definicja:	Ogrodzenie trwałe.
Atrybut:
	Nazwa:	schodyWCiaguKomunikacyjnym
	Nazwa (pełna):	schody w ciągu komunikacyjnym - s
	Definicja:	Schody stanowiące element ciągu ruchu pieszego lub rowerowego, niezwiązane z budynkiem.

Klasa: BDZ_RodzajWodyPow

	Nazwa:	rodzaj wody powierzchniowej
	Definicja:	Słownik rodzajów wód powierzchniowych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	wodaMorska
	Nazwa (pełna):	woda morska - pm
	Definicja:	Woda morska.
Atrybut:
	Nazwa:	wodaPlynaca
	Nazwa (pełna):	woda płynąca - pp
	Definicja:	Woda płynąca.
Atrybut:
	Nazwa:	wodaStojaca
	Nazwa (pełna):	woda stojąca - ps
	Definicja:	Woda stojąca.

Klasa: BDZ_RodzajRowu

	Nazwa:	rodzaj rowu
	Definicja:	Słownik rodzajów rowów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	obszarObjetyDrenowaniem
	Nazwa (pełna):	obszar objęty drenowaniem - od
	Definicja:	Obszar objęty drenowaniem.
Atrybut:
	Nazwa:	rowMelioracyjny
	Nazwa (pełna):	rów melioracyjny - rm
	Definicja:	Rów melioracyjny.
Atrybut:
	Nazwa:	rowPrzydrozny
	Nazwa (pełna):	rów przydrożny - rp
	Definicja:	Rów przydrożny.

Klasa: BDZ_RodzajTerenuLZZ

	Nazwa:	rodzaj terenu leśnego
	Definicja:	Słownik rodzajów terenów leśnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	lasIglasty
	Nazwa (pełna):	las iglasty - li
	Definicja:	Las iglasty.
Atrybut:
	Nazwa:	lasLisciasty
	Nazwa (pełna):	las liściasty - ll
	Definicja:	Las liściasty.
Atrybut:
	Nazwa:	lasMieszany
	Nazwa (pełna):	las mieszany - lm
	Definicja:	Las mieszany.
Atrybut:
	Nazwa:	zadrzewienie
	Nazwa (pełna):	zadrzewienie - zd
	Definicja:	Zadrzewienie.
Atrybut:
	Nazwa:	zakrzewienie
	Nazwa (pełna):	zakrzewienie - zk
	Definicja:	Zakrzewienie.

Klasa: BDZ_RodzajUpraw

	Nazwa:	rodzaj uprawy
	Definicja:	Słownik rodzajów upraw trwałych lub trawników.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	ogrodDzialkowy
	Nazwa (pełna):	ogród działkowy - odz
	Definicja:	Ogród działkowy.
Atrybut:
	Nazwa:	plantacja
	Nazwa (pełna):	plantacja - pln
	Definicja:	Plantacja.
Atrybut:
	Nazwa:	sad
	Nazwa (pełna):	sad - sad
	Definicja:	Sad.
Atrybut:
	Nazwa:	trawnik
	Nazwa (pełna):	trawnik - tr
	Definicja:	Trawnik.

Klasa: BDZ_RodzajCment

	Nazwa:	rodzaj cmentarza
	Definicja:	Słownik rodzajów cmentarzy.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	komunalny
	Nazwa (pełna):	komunalny - kom
	Definicja:	Cmentarz komunalny.
Atrybut:
	Nazwa:	wojenny
	Nazwa (pełna):	wojenny - wjn
	Definicja:	Cmentarz wojenny.
Atrybut:
	Nazwa:	wyznaniowy
	Nazwa (pełna):	wyznaniowy - wzn
	Definicja:	Cmentarz wyznaniowy.

Klasa: BDZ_RodzajWyzn

	Nazwa:	rodzaj wyznania
	Definicja:	Słownik rodzajów wyznań.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	chrzescijanskie
	Nazwa (pełna):	chrześcijańskie - ch
	Definicja:	Wyznanie chrześcijańskie.
Atrybut:
	Nazwa:	niechrzescijanskie
	Nazwa (pełna):	niechrześcijańskie - nch
	Definicja:	Wyznanie niechrześcijańskie.

Klasa: BDZ_RodzajObPrzyrodn

	Nazwa:	rodzaj obiektu przyrodniczego
	Definicja:	Słownik rodzajów obiektów przyrodniczych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	drzewoIglaste
	Nazwa (pełna):	drzewo iglaste - di
	Definicja:	Drzewo iglaste.
Atrybut:
	Nazwa:	drzewoLlisciaste
	Nazwa (pełna):	drzewo liściaste - dl
	Definicja:	Drzewo liściaste.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny - i
	Definicja:	Inny.
Atrybut:
	Nazwa:	wodospad
	Nazwa (pełna):	wodospad - wds
	Definicja:	Wodospad.
Atrybut:
	Nazwa:	zrodlo
	Nazwa (pełna):	źródło - zrd
	Definicja:	Źródło.

Klasa: BDZ_RodzajObOrient

	Nazwa:	rodzaj obiektu orientacyjnego
	Definicja:	Słownik rodzajów obiektów orientacyjnych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	figuraKapliczkaKrzyzPrzydrozny
	Nazwa (pełna):	figura, kapliczka lub krzyż przydrożny - fgk
	Definicja:	Figura, kapliczka lub krzyż przydrożny.
Atrybut:
	Nazwa:	fontanna
	Nazwa (pełna):	fontanna - ftn
	Definicja:	Fontanna.
Atrybut:
	Nazwa:	inne
	Nazwa (pełna):	inne - i
	Definicja:	Inne.
Atrybut:
	Nazwa:	murHistoryczny
	Nazwa (pełna):	mur historyczny - mhi
	Definicja:	Mur historyczny.
Atrybut:
	Nazwa:	pomnik
	Nazwa (pełna):	pomnik - pmn
	Definicja:	Pomnik.
Atrybut:
	Nazwa:	pomostLubMolo
	Nazwa (pełna):	pomost lub molo - pom
	Definicja:	Pomost lub molo.
Atrybut:
	Nazwa:	ruinaZabytkowa
	Nazwa (pełna):	ruina zabytkowa - rzb
	Definicja:	Ruina zabytkowa.
Atrybut:
	Nazwa:	wodowskaz
	Nazwa (pełna):	wodowskaz - wdw
	Definicja:	Wodowskaz.

Klasa: BDZ_RodzajMokradla

	Nazwa:	rodzaj mokradła
	Definicja:	Słownik rodzajów mokradeł.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	bagno
	Nazwa (pełna):	bagno - b
	Definicja:	Bagno.
Atrybut:
	Nazwa:	terenPodmokly
	Nazwa (pełna):	teren podmokły - tp
	Definicja:	Teren podmokły.

Klasa: BDZ_RodzajPunktu

	Nazwa:	rodzaj punktu
	Definicja:	Słownik rodzajów punktów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	punktWysokosciowyNaturalny
	Nazwa (pełna):	punkt wysokościowy naturalny - n
	Definicja:	Punkt wysokościowy naturalny.
Atrybut:
	Nazwa:	punktWysokosciowySztuczny
	Nazwa (pełna):	punkt wysokościowy sztuczny - s
	Definicja:	Punkt wysokościowy sztuczny.

Rozdział  4

Katalog obiektów Modelu Podstawowego

§ 4. Katalog obiektów Modelu Podstawowego przedstawiają poniższe tabele.

Klasa: BT_Baza

	Nazwa:	rodzaj pracy
	Definicja:	Określa nazwy dostępnych baz danych.
	Stereotypy:	«Enumeration»
Atrybut:
	Nazwa:	EGiB
	Nazwa (pełna):	ewidencja gruntów i budynków
	Definicja:	Ewidencja gruntów i budynków.
Atrybut:
	Nazwa:	GESUT
	Nazwa (pełna):	geodezyjna ewidencja sieci uzbrojenia terenu
	Definicja:	Geodezyjna ewidencja sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	BDNMT
	Nazwa (pełna):	baza danych numerycznego modelu terenu
	Definicja:	Baza danych numerycznego modelu terenu.
Atrybut:
	Nazwa:	BDOrto
	Nazwa (pełna):	baza danych ortofotomapy
	Definicja:	Baza danych ortofotomapy.
Atrybut:
	Nazwa:	BDOT10k
	Nazwa (pełna):	baza danych obiektów topograficznych o szczegółowości
		1:10 000
	Definicja:	Baza danych obiektów topograficznych o szczegółowości
		1:10 000.
Atrybut:
	Nazwa:	BDOT500
	Nazwa (pełna):	baza danych obiektów topograficznych o szczegółowości do 1:500
	Definicja:	Baza danych obiektów topograficznych o szczegółowości do 1:500.
Atrybut:
	Nazwa:	BDSOG
	Nazwa (pełna):	baza danych szczegółowych osnów geodezyjnych
	Definicja:	Baza danych szczegółowych osnów geodezyjnych.
Atrybut:
	Nazwa:	BDZLiS
	Nazwa (pełna):	baza danych zobrazowań lotniczych i satelitarnych
	Definicja:	Baza danych zobrazowań lotniczych i satelitarnych.
Atrybut:
	Nazwa:	EMUiA
	Nazwa (pełna):	ewidencja miejscowości, ulic i adresów
	Definicja:	Ewidencja miejscowości, ulic i adresów.
Atrybut:
	Nazwa:	PRG
	Nazwa (pełna):	państwowy rejestr granic
	Definicja:	Państwowy rejestr granic.
Atrybut:
	Nazwa:	PRNG
	Nazwa (pełna):	państwowy rejestr nazw geograficznych
	Definicja:	Państwowy rejestr nazw geograficznych.
Atrybut:
	Nazwa:	PRPOG
	Nazwa (pełna):	państwowy rejestr podstawowych osnów geodezyjnych
	Definicja:	Państwowy rejestr podstawowych osnów geodezyjnych.
Atrybut:
	Nazwa:	RCiWN
	Nazwa (pełna):	rejestr cen i wartości nieruchomości
	Definicja:	Rejestr cen i wartości nieruchomości.
Atrybut:
	Nazwa:	BDOO
	Nazwa (pełna):	baza danych obiektów ogólnogeograficznych
	Definicja:	Baza danych obiektów ogólnogeograficznych.

Klasa: BT_CyklZyciaInfo

	Nazwa:	cykl życia - info
	Definicja:	Typ reprezentujący cykl życia wersji obiektu w zbiorze danych.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	koniecWersjiObiektu
	Nazwa (pełna):	koniec okresu życia wersji
	Dziedzina:	DateTime
	Liczność:	0..1
	Definicja:	Data i czas kiedy wersja obiektu została 'wycofana' ze zbioru danych.
Atrybut:
	Nazwa:	poczatekWersjiObiektu
	Nazwa (pełna):	początek okresu życia wersji
	Dziedzina:	DateTime
	Liczność:	1
	Definicja:	Data i czas, kiedy wersja obiektu została wprowadzona lub zmieniona w zbiorze danych.
Ograniczenie:
	Nazwa:	koniec wersji obiektu
	Język naturalny:	Data wprowadzona jako wartość atrybutu koniecWersjiObiektu musi być późniejsza niż wartość atrybutu poczatekWersjiObiektu.
	OCL:	inv: self.koniecWersjiObiektu.isAfter(self.poczatekWersjiObiektu)

Klasa: BT_Dokument

	Nazwa:	dokument
	Definicja:	Rzeczowe świadectwo jakiegoś zjawiska sporządzone w formie właściwej dla danego czasu i miejsca.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	data
	Nazwa (pełna):	data
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data wystawienia, publikacji lub wejścia w życie dokumentu (aktu).
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Opis dokumentu.
Atrybut:
	Nazwa:	rodzaj
	Nazwa (pełna):	rodzaj
	Dziedzina:	DC_RodzajDokumentu
	Liczność:	1
	Definicja:	Rodzaj dokumentu.
Atrybut:
	Nazwa:	status
	Nazwa (pełna):	status
	Dziedzina:	DC_StatusDokumentuKod
	Liczność:	1
	Definicja:	Status dokumentu.
Atrybut:
	Nazwa:	sygnatura
	Nazwa (pełna):	sygnatura
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Sygnatura dokumentu nadana przez twórcę.
Atrybut:
	Nazwa:	tytul
	Nazwa (pełna):	tytuł
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tytuł lub nazwa dokumentu.
Atrybut:
	Nazwa:	wydawca
	Nazwa (pełna):	wydawca
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Organ/osoba wydająca dokument.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Zasób sieciowy, np. adres URL, pod którym dostępny jest tekst dokumentu.

Klasa: BT_OperatTech

	Nazwa:	geodezyjna dokumentacja techniczna
	Definicja:	Opisuje geodezyjną dokumentację techniczną.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	dataUtworzenia
	Nazwa (pełna):	data utworzenia
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data utworzenia operatu.
Atrybut:
	Nazwa:	idOpracowania
	Nazwa (pełna):	identyfikator opracowania
	Dziedzina:	CharacterString
	Liczność:	1..*
	Definicja:	Identyfikator opracowania, w ramach którego powstała dokumentacja.
Atrybut:
	Nazwa:	idZgloszenia
	Nazwa (pełna):	identyfikator zgłoszenia
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Identyfikator zgłoszenia do ośrodka dokumentacji geodezyjnej i kartograficznej.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	metadane
	Nazwa (pełna):	metadane
	Dziedzina:	MD_Metadata
	Liczność:	1
	Definicja:	Metadane opisujące operat techniczny.
Atrybut:
	Nazwa:	odniesienieDoBazy
	Nazwa (pełna):	odniesienie do bazy danych
	Dziedzina:	BT_Baza
	Liczność:	1..*
	Definicja:	Określenie prowadzonych baz danych, do których odnoszą się pewne elementy opracowania.
Atrybut:
	Nazwa:	wykonawca
	Nazwa (pełna):	wykonawca
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1
	Definicja:	Wykonawca prac geodezyjnych i kartograficznych.
Atrybut:
	Nazwa:	zasiegRoboty
	Nazwa (pełna):	zasięg roboty
	Dziedzina:	LinearRing
	Liczność:	1
	Definicja:	Zasięg prac geodezyjnych i kartograficznych zdefiniowany w postaci zamkniętego wieloboku.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Zasób sieciowy, np. adres URL, pod którym znajduje się dokumentacja lub jej części.
Atrybut:
	Nazwa:	zawartosc
	Nazwa (pełna):	zawartość
	Dziedzina:	BT_Zbior
	Liczność:	1..*
	Definicja:	Zawartość dokumentacji.
Atrybut:
	Nazwa:	zleceniodawca
	Nazwa (pełna):	zleceniodawca
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1
	Definicja:	Zleceniodawca, który zlecił utworzenie dokumentacji lub opracowania, w ramach którego powstała dokumentacja.
	Stereotypy:	«Voidable»
Ograniczenie:
	Nazwa:	warunek na zasób sieciowy
	Język naturalny:	Jeśli jakaś część operatu technicznego jest w postaci elektronicznej, to zasób sieciowy musi być różny od zera.
	OCL:	inv: self.postacElektroniczna='true' implies self.zasobSieciowy -->notEmpty

Klasa: BT_Identyfikator

	Nazwa:	identyfikator IIP
	Definicja:	Typ reprezentujący unikalny identyfikator obiektu nadawany przez dostawcę zbioru danych. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	lokalnyId
	Nazwa (pełna):	identyfikator lokalny
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Lokalny identyfikator obiektu przestrzennego nadawany przez dostawcę zbioru danych. Identyfikator musi być unikalny w zakresie przestrzeni nazw, tzn. że żaden obiekt nie może mieć takiego samego identyfikatora. Unikalność identyfikatora w przestrzeni nazw gwarantuje dostawca zbioru danych.
Atrybut:
	Nazwa:	przestrzenNazw
	Nazwa (pełna):	przestrzeń nazw
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa przestrzeni nazw identyfikującej zbiór danych, z którego pochodzi obiekt przestrzenny.
Atrybut:
	Nazwa:	wersjaId
	Nazwa (pełna):	identyfikator wersji
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Identyfikator poszczególnej wersji obiektu przestrzennego. Jeżeli specyfikacja obiektu zawiera informacje o cyklu życia obiektu identyfikator wersji jest używany do rozróżnienia poszczególnych wersji obiektu. W zestawie wszystkich wersji danego obiektu identyfikator wersji musi być unikalny.
Ograniczenie:
	Nazwa:	dozwolone znaki dla atrybutów lokalnyId i przestrzenNazw
	Język naturalny:	Atrybuty lokalnyId i przestrzenNazw mogą być zdefiniowane tylko przy użyciu następującego zestawu znaków: {"A"..."Z", "a"..."z", "0"..."9","_",".","-"}. Dozwolone są tylko litery alfabetu łacińskiego, cyfry, podkreślenie, kropka i myślnik.
	OCL:	inv: let allowedChar : Set {'A'..'Z', 'a'..'z', '0'..'9', '_', '.', '-'} in (przestrzenNazw.element->forAll( char | allowedChar->exists(char)) and lokalnyId. element->forAll( char allowedChar->exists( char ) ))

Klasa: BT_ReferencjaDoObiektu

	Nazwa:	referencja do obiektu
	Definicja:	Typ wyboru pozwalający na zdefiniowanie bezpośredniej (informacja o obiekcie zapisana bezpośrednio w strukturze atrybutu definiującego odwołanie) lub pośredniej (podanie identyfikatora IIP obiektu) referencji do instancji typu obiektu dostępnej w ramach infrastruktury informacji przestrzennej (IIP).
	Stereotypy:	«Union»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identifikator Infrastruktury Informacji Przestrzennej
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu infrastruktury informacji przestrzennej, do którego jest referencja.
Relacja:
	Typ:	Association
	Rola:	obiekt
	Dziedzina:	BT_ReferencyjnyObiektPrzestrzenny
	Liczność:	1
	Definicja:	Obiekt infrastruktury informacji przestrzennej.
Relacja:
	Typ:	Association
	Rola:	obiektKarto
	Dziedzina:	KR_ObiektKarto
	Liczność:	1..*
	Definicja:	Określa atrybuty (w tym idIIP) i parametry niezbędne do przedstawienia kartograficznego obiektu, do którego jest referencja.
Relacja:
	Typ:	Association
	Rola:	pktWysKarto
	Dziedzina:	KR_PktWys
	Liczność:	0..1
	Definicja:	Referencja do punktu wysokościowego, który będzie przedstawiony na mapie.
Relacja:
	Typ:	Association
	Rola:	liniaWysKarto
	Dziedzina:	KR_LiniaWys
	Liczność:	0..*
	Definicja:	Referencja do obiektów, które były podstawą określenia położenia linii o konkretnej wysokości.

Klasa: BT_RodzajElementu

	Nazwa:	rodzaj elementu
	Definicja:	Określa rodzaj zawartości zbioru danych np. sprawozdanie techniczne, protokół, szkic polowy.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	dowodyIKopieDoreczen
	Nazwa (pełna):	dowody i kopie doręczeń
	Definicja:	Dowody doręczeń zawiadomień i kopie doręczeń wezwań.
Atrybut:
	Nazwa:	dziennikPomiaru
	Nazwa (pełna):	dziennik pomiaru
	Definicja:	Dziennik pomiarowy.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny rodzaj.
Atrybut:
	Nazwa:	protokol
	Nazwa (pełna):	protokół
	Definicja:	Protokoły przyjęcia granic, ustalenia granic, wznowienia znaków granicznych, wyznaczenia punktów granicznych, kopie protokołów granicznych.
Atrybut:
	Nazwa:	roboczaBazaDanych
	Nazwa (pełna):	robocza baza danych
	Definicja:	Robocze bazy danych zapisane na nośniku informatycznym zgodne z odpowiednim schematem GML lub zapisane w innym formacie uzgodnionym między wykonawcą prac geodezyjnych lub kartograficznych a organem prowadzącym PZGiK.
Atrybut:
	Nazwa:	sprawozdanieTechniczne
	Nazwa (pełna):	sprawozdanie techniczne
	Definicja:	Sprawozdanie techniczne określa cel, zakres rzeczowy i terytorialny wykonywanych prac geodezyjnych lub kartograficznych, wykonawcę oraz opisuje przebieg i rezultaty wykonywanych prac geodezyjnych i kartograficznych.
Atrybut:
	Nazwa:	szkicPomiarowy
	Nazwa (pełna):	szkic pomiarowy
	Definicja:	Szkic polowy lub kopia mapy.

Klasa: BT_UkladGeod

	Nazwa:	geodezyjny układ odniesienia
	Definicja:	Układ współrzędnych, w którym zostały wyrównane współrzędne punktów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	ETRF2000
	Nazwa (pełna):	geodezyjny układ odniesienia ETRF2000
	Definicja:	Geodezyjny układ odniesienia ETRF2000.
Atrybut:
	Nazwa:	ETRF2008
	Nazwa (pełna):	geodezyjny układ odniesienia ETRF2008
	Definicja:	Geodezyjny układ odniesienia ETRF2008.
Atrybut:
	Nazwa:	EUREF89
	Nazwa (pełna):	geodezyjny układ odniesienia EUREF89
	Definicja:	Geodezyjny układ odniesienia EUREF89.
Atrybut:
	Nazwa:	Pulkowo42
	Nazwa (pełna):	geodezyjny układ odniesienia Pułkowo42
	Definicja:	Geodezyjny układ odniesienia Pułkowo42.
Atrybut:
	Nazwa:	PUWP1942
	Nazwa (pełna):	układ współrzędnych płaskich PUWP1942
	Definicja:	Układ współrzędnych płaskich PUWP1942.
Atrybut:
	Nazwa:	PUWP1965
	Nazwa (pełna):	układ współrzędnych płaskich PUWP1965
	Definicja:	Układ współrzędnych płaskich PUWP1965.
Atrybut:
	Nazwa:	PUWP1992
	Nazwa (pełna):	państwowy układ współrzędnych płaskich PUWP1992
	Definicja:	Państwowy układ współrzędnych płaskich PUWP1992.
Atrybut:
	Nazwa:	PUWP2000
	Nazwa (pełna):	państwowy układ współrzędnych płaskich PUWP2000
	Definicja:	Państwowy układ współrzędnych płaskich PUWP2000.
Atrybut:
	Nazwa:	PUWPBG
	Nazwa (pełna):	układ współrzędnych płaskich PUWPBG
	Definicja:	Układ współrzędnych płaskich PUWPBG.
Atrybut:
	Nazwa:	UTM
	Nazwa (pełna):	układ współrzędnych płaskich UTM
	Definicja:	Układ współrzędnych płaskich UTM.

Klasa: BT_UkladWys

	Nazwa:	układ wysokościowy
	Definicja:	Układ wysokościowy, w którym jest określona wysokość punktów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	Amsterdam2000
	Nazwa (pełna):	poziom odniesienia Amsterdam2000
	Definicja:	Poziom odniesienia Amsterdam2000.
Atrybut:
	Nazwa:	Amsterdam55
	Nazwa (pełna):	poziom odniesienia Amsterdam55
	Definicja:	Poziom odniesienia Amsterdam55.
Atrybut:
	Nazwa:	ETRF2000
	Nazwa (pełna):	geodezyjny poziom odniesienia ETRF2000
	Definicja:	Geodezyjny poziom odniesienia ETRF2000.
Atrybut:
	Nazwa:	ETRF2008
	Nazwa (pełna):	geodezyjny poziom odniesienia ETRF2008
	Definicja:	Geodezyjny poziom odniesienia ETRF2008.
Atrybut:
	Nazwa:	EUREF89
	Nazwa (pełna):	geodezyjny poziom odniesienia EUREF89
	Definicja:	Geodezyjny poziom odniesienia EUREF89.
Atrybut:
	Nazwa:	EVRS2007
	Nazwa (pełna):	państwowy układ wysokościowy EVRS2007
	Definicja:	Państwowy układ wysokościowy EVRS2007.
Atrybut:
	Nazwa:	Kronsztadt2006
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt2006
	Definicja:	Państwowy poziom odniesienia Kronsztadt2006.
Atrybut:
	Nazwa:	Kronsztadt60
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt60
	Definicja:	Państwowy poziom odniesienia Kronsztadt60.
Atrybut:
	Nazwa:	Kronsztadt86
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt86
	Definicja:	Państwowy poziom odniesienia Kronsztadt86.
Atrybut:
	Nazwa:	Pulkowo42
	Nazwa (pełna):	geodezyjny poziom odniesienia Pulkowo42
	Definicja:	Geodezyjny poziom odniesienia Pulkowo42.

Klasa: BT_Zbior

	Nazwa:	zbiór danych
	Definicja:	Zbiór danych, w postaci którego są przechowywane dane.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	dataAktualizacji
	Nazwa (pełna):	data ostatniej aktualizacji
	Dziedzina:	Date
	Liczność:	0..1
	Definicja:	Data ostatniej aktualizacji.
Atrybut:
	Nazwa:	dataUtworzenia
	Nazwa (pełna):	data utworzenia
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data utworzenia zbioru.
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Opis charakteryzujący zbiór i jego zawartość.
Atrybut:
	Nazwa:	postacElektroniczna
	Nazwa (pełna):	postać elektroniczna
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Określenie, czy zbiór jest w postaci elektronicznej.
Atrybut:
	Nazwa:	rozszerzenie
	Nazwa (pełna):	rozszerzenie zbioru
	Dziedzina:	CharacterString
	Liczność:	0..*
	Definicja:	Rozszerzenie zbioru.
Atrybut:
	Nazwa:	autor
	Nazwa (pełna):	autor
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1..*
	Definicja:	Identyfikacja autora.
Atrybut:
	Nazwa:	tytul
	Nazwa (pełna):	tytuł
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tytuł zbioru.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Wskazanie miejsca (np. strony WWW), gdzie jest dostęp do zbioru.
Atrybut:
	Nazwa:	rodzajZawartosci
	Nazwa (pełna):	rodzaj zawartości
	Dziedzina:	BT_RodzajElementu
	Liczność:	1..*
	Definicja:	Rodzaje plików lub dokumentów.
Ograniczenie:
	Nazwa:	warunek na postać elektroniczną
	Język naturalny:	Jeśli postacElektroniczna jest równa "true", to zasobSieciowy jest obowiązkowy.
	OCL:	inv: self.postacElektronicza='true' implies self.zasobSieciowy-->notEmpty
Ograniczenie:
	Nazwa:	warunek na rozszerzenie
	Język naturalny:	Jeśli wartość postacElektroniczna jest równa "true", to
		rozszerzenie musi istnieć.
	OCL:	inv: self.postacElektronicza='true' implies self.rozszerzenie -- >notEmpty

Klasa: DC_StatusDokumentuKod

	Nazwa:	rodzaj statusu dokumentu
	Definicja:	Typ reprezentujący status dokumentu.
	Stereotypy:	«Enumeration»
Atrybut:
	Nazwa:	nieobowiazujacy
	Nazwa (pełna):	nieobowiązujący
	Definicja:	Dokument jest nieobowiązujący.
Atrybut:
	Nazwa:	obowiazujacy
	Nazwa (pełna):	obowiązujący
	Definicja:	Dokument jest obowiązujący.

Klasa: BT_ReferencyjnyObiektPrzestrzennyAbstract

	Nazwa:	referencyjny obiekt przestrzenny
	Definicja:	Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związana z określonym położeniem lub obszarem geograficznym (Obiekt przestrzenny), posiadająca identyfikator w ramach infrastruktury informacji przestrzennej. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Klasa bazowa:	BT_ObiektPrzestrzenny
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identyfikator IIP
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu w ramach infrastruktury informacji przestrzennej.
Relacja:
	Typ:	Association
	Rola:	ReferencjaDoObiektu
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Określenie sposobu referencji.
Relacja:
	Typ:	Generalization
	Rola:
	Dziedzina:	BT_ObiektPrzestrzenny

Klasa: BT_ZbiorDanychPrzestrzennych

	Nazwa:	zbiór danych przestrzennych
	Definicja:	Rozpoznawalny zestaw danych przestrzennych [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identyfikator IIP
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator zbioru danych przestrzennych.
Atrybut:
	Nazwa:	metadane
	Nazwa (pełna):	metadane
	Dziedzina:	MD_Metadata
	Liczność:	1
	Definicja:	Metadane opisujące zbiór danych przestrzennych.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Aggregation
	Rola:	obiekt
	Dziedzina:	BT_ObiektPrzestrzenny
	Liczność:	0..*
	Definicja:	Obiekt przestrzenny wchodzący w skład zbioru danych przestrzennych.

Klasa: BT_ObiektPrzestrzennyAbstract

	Nazwa:	obiekt przestrzenny
	Definicja:	Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związana z określonym położeniem lub obszarem geograficznym [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:	«FeatureType»
Relacja:
	Typ:	Generalization
	Rola:
	Dziedzina:	BT_ReferencyjnyObiektPrzestrzenny
Relacja:
	Typ:	Aggregation
	Rola:	zbior
	Dziedzina:	BT_ZbiorDanychPrzestrzennych
	Liczność:	0..*
	Definicja:	Zbiór danych przestrzennych, do którego należy obiekt przestrzenny.

Klasa: DC_RodzajDokumentu

	Nazwa:	rodzaj aktu prawnego
	Definicja:	Typ repezentujący rodzaj dokumentu.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	decyzja
	Nazwa (pełna):	decyzja
	Definicja:	Decyzja rozstrzygająca sprawę wydana w trybie określonym w przepisach, w szczególności Kodeksu postępowania administracyjnego.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny dokument, z wyłączeniem operatu technicznego.
Atrybut:
	Nazwa:	orzeczenie
	Nazwa (pełna):	orzeczenie
	Definicja:	Prawomocne, władcze rozstrzygnięcie sądu.
Atrybut:
	Nazwa:	rozporzadzenie
	Nazwa (pełna):	rozporządzenie
	Definicja:	Akt normatywny wydany na podstawie ustawy przez organ upoważniony tą ustawą w celu wykonania ustawy.
Atrybut:
	Nazwa:	protokol
	Nazwa (pełna):	protokół
	Definicja:	Sprawozdanie z przebiegu oględzin.
Atrybut:
	Nazwa:	uchwala
	Nazwa (pełna):	uchwała
	Definicja:	Akt normatywny (akt prawa miejscowego) wydany przez ciało kolegialne.
Atrybut:
	Nazwa:	umowa
	Nazwa (pełna):	umowa
	Definicja:	Zgodne porozumienie dwóch lub więcej stron, ustalające ich wzajemne prawa lub obowiązki, rodzące skutki dla informacji zawartych w bazach danych, w szczególności: akt notarialny, umowa administracyjna (porozumienie).
Atrybut:
	Nazwa:	ustawa
	Nazwa (pełna):	ustawa
	Definicja:	Akt normatywny wydany przez Sejm RP, ale także ratyfikowana umowa międzynarodowa oraz rozporządzenie Komisji Europejskiej lub Rady Unii Europejskiej.
Atrybut:
	Nazwa:	wyciagZKW
	Nazwa (pełna):	wyciąg z KW
	Definicja:	Odpis zwykły lub odpis zupełny z księgi wieczystej urządzonej dla nieruchomości.
Atrybut:
	Nazwa:	zarzadzenie
	Nazwa (pełna):	zarządzenie
	Definicja:	Akt normatywny wydany przez organ jednoosobowy na podstawie ustawy.
Atrybut:
	Nazwa:	zawiadomienie
	Nazwa (pełna):	zawiadomienie
	Definicja:	Różne dokumenty wydane ze zbiorów referencyjnych, wydane przez upoważnione organy prowadzące te zbiory, lub inny dokument informujący o istotnych faktach, rodzących skutki dla informacji zawartych w bazach danych.

Klasa: KR_Etykieta

	Nazwa:	etykieta
	Definicja:	Napis, który ma się pojawić wewnątrz lub tuż obok obiektu na mapie.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	tekst
	Nazwa (pełna):	tekst
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tekst, który ma zostać umieszczony na mapie.
Atrybut:
	Nazwa:	czcionka
	Nazwa (pełna):	czcionka
	Dziedzina:	KR_KrojPisma
	Liczność:	1
	Definicja:	Określenie parametrów czcionki, którą opis zostanie wydrukowany/wyświetlony.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria "karto"
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne etykiety w "układzie mapy".
Atrybut:
	Nazwa:	odnosnik
	Nazwa (pełna):	odnośnik
	Dziedzina:	KR_Odnosnik
	Liczność:	0..1
	Definicja:	Definiuje położenie odnośnika.

Klasa: KR_Odnosnik

	Nazwa:	odnośnik
	Definicja:	Definiuje położenie odnośnika.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	polozenie
	Nazwa (pełna):	położenie
	Dziedzina:	GM_Point
	Liczność:	3 [uporządkowany]
	Definicja:	Definiuje położenie odnośnika, przy czym punkt nr 1 wskazuje na obiekt opisywany przez etykietę, punkty 2 i 3 definiują położenie drugiej linii odnośnika, która jest równoległa do linii określonej przez lewy dolny i prawy dolny punkt prostokąta otaczającego etykietę.

Klasa: KR_KrojPisma

	Nazwa:	krój pisma
	Definicja:	Charakterystyczny obraz kompletu znaków pisma o jednolitych podstawowych cechach granicznych.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	nazwaCzcionki
	Nazwa (pełna):	nazwa czcionki
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa własna używanej czcionki.
Atrybut:
	Nazwa:	wysCzcionki
	Nazwa (pełna):	wysokość czcionki
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Rozmiar znaków używanej czcionki.
Atrybut:
	Nazwa:	pogrubiona
	Nazwa (pełna):	pogrubiona
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki są pogrubione.
Atrybut:
	Nazwa:	kursywa
	Nazwa (pełna):	kursywa
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki zapisane są pismem pochyłym.
Atrybut:
	Nazwa:	podkreslona
	Nazwa (pełna):	podkreślona
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki są podkreślone.
Atrybut:
	Nazwa:	kolor
	Nazwa (pełna):	kolor
	Dziedzina:	Integer
	Liczność:	3..4
	Definicja:	Kolor znaków używanej czcionki.

Klasa: KR_LiniaWys

	Nazwa:	linia wysokościowa
	Definicja:	Linia, której wysokość została pozyskana z NMT, interpolacji, z opracowań kartograficznych lub innych materiałów.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria "karto"
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne obiektu w "układzie mapy".
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	0..*
	Definicja:	Etykieta/napis, który ma zostać umieszczony wewnątrz lub obok przedstawienia kartograficznego obiektu.
Atrybut:
	Nazwa:	rodzajLinii
	Nazwa (pełna):	rodzaj linii
	Dziedzina:	KR_RodzajLinii
	Liczność:	1
	Definicja:	Typ linii wysokościowych np. warstwica, linia cieku, linia grzbietu.
Relacja:
	Typ:	Association
	Rola:	obiektyReferencyjne
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Określenie sposobu referencji do obiektu lub obiektów, na podstawie których został określony przebieg i wysokość linii.

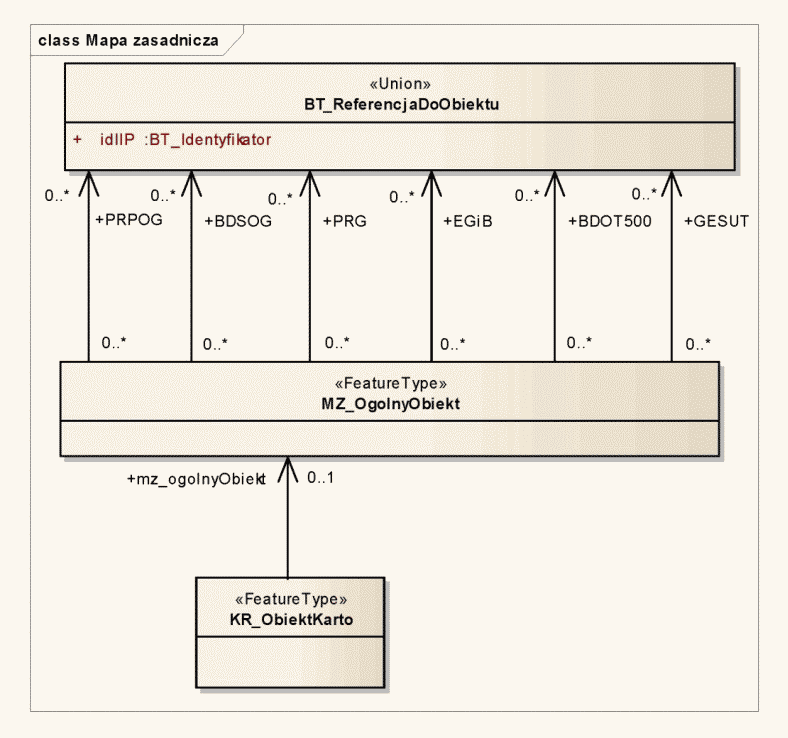

Klasa: KR_ObiektKarto

	Nazwa:	obiekt kartograficzny
	Definicja:	Obiekt kartograficzny, który powstaje dla każdego obiektu z bazy danych umieszczanego na mapie.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	mianownikSkali
	Nazwa (pełna):	mianownik skali
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Mianownik skali mapy.
Atrybut:
	Nazwa:	kodKarto
	Nazwa (pełna):	kod kartograficzny
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Kod kartograficzny przypisany do danego obiektu.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria karto
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne obiektu w "układzie mapy".
Atrybut:
	Nazwa:	uwagi
	Nazwa (pełna):	uwagi
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Uwagi, które redaktor uznał za istotne.
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	0..*
	Definicja:	Etykieta/napis, który ma zostać umieszczony wewnątrz lub obok przedstawienia kartograficznego obiektu.
Atrybut:
	Nazwa:	parametr
	Nazwa (pełna):	parametr
	Dziedzina:	Real
	Liczność:	0..*
	Definicja:	Parametr, którego wartość jest istotna dla przedstawienia kartograficznego obiektu (np. szerokość drogi). Może też przechowywać wartości typu Integer.
Atrybut:
	Nazwa:	warstwa
	Nazwa (pełna):	warstwa
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Atrybut umożliwiający kategoryzację obiektów kartograficznych, np. na obiekty punktowe, liniowe i powierzchniowe.
Relacja:
	Typ:	Association
	Rola:	obiektPrzedstawiany
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Określenie sposobu referencji do obiektu przedstawianego na mapie.
Relacja:
	Typ:	Association
	Rola:	mz_ogolnyObiekt
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..1
	Definicja:	Określenie sposobu referencji do mapy zasadniczej.

Klasa: KR_Opis

	Nazwa:	opis
	Definicja:	Opisy, które znajdują się na mapie, a nie opisują (nie są etykietą) żadnego obiektu.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idOpisu
	Nazwa (pełna):	identyfkator opisu
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Identyfikator opisu (unikalny w obrębie opracowywanej mapy).
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Treść napisu lub opis dotyczący przechowywanego znaku graficznego.
Atrybut:
	Nazwa:	czcionka
	Nazwa (pełna):	czcionka
	Dziedzina:	KR_KrojPisma
	Liczność:	0..1
	Definicja:	Określenie parametrów czcionki, którą opis zostanie wydrukowany/wyświetlony.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria "karto"
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne opisu w "układzie mapy".

Klasa: KR_PktWys

	Nazwa:	punkt wysokościowy
	Definicja:	Punkt wysokościowy, którego wysokość została uzyskana z NMT, bezpośrednich pomiarów terenowych, z materiałów kartograficznych lub w jakiś inny sposób.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	polozenie
	Nazwa (pełna):	położenie
	Dziedzina:	DirectPosition
	Liczność:	1
	Definicja:	Określenie położenia punktu wysokościowego na mapie.
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	1
	Definicja:	Wysokość punktu (napis) umieszczony obok punktu wysokościowego.
Atrybut:
	Nazwa:	rodzajPkt
	Nazwa (pełna):	rodzaj punktu
	Dziedzina:	KR_RodzajPktu
	Liczność:	1
	Definicja:	Typ punktu wysokościowego np. pikieta, punkt osnowy.
Relacja:
	Typ:	Association
	Rola:	obiektPrzedstawiany
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Określenie sposobu referencji do obiektu lub obiektów, na podstawie których została określona wysokość punktu.

Klasa: KR_RodzajLinii

	Nazwa:	rodzaj linii
	Definicja:	Rodzaje linii "wysokościowych".
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	warstwica
	Nazwa (pełna):	warstwica
	Definicja:	Linia krzywa łącząca punkty o tej samej wysokości.
Atrybut:
	Nazwa:	granicaSkarpy
	Nazwa (pełna):	granica skarpy
	Definicja:	Linia ograniczająca skarpę.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna
	Definicja:	Inna linia z określoną wysokością.
Atrybut:
	Nazwa:	liniaGrzbietu
	Nazwa (pełna):	linia grzbietu
	Definicja:	Linia grzbietu.
Atrybut:
	Nazwa:	liniaCieku
	Nazwa (pełna):	linia cieku
	Definicja:	Linia cieku.

Klasa: KR_RodzajPktu

	Nazwa:	rodzaj punktu wysokościowego
	Definicja:	Klasa opisująca rodzaje punktów wysokościowych.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	pikieta
	Nazwa (pełna):	pikieta
	Definicja:	Charakterystyczny punkt wysokościowy.
Atrybut:
	Nazwa:	pktOsnowy
	Nazwa (pełna):	punkt osnowy
	Definicja:	Punkt osnowy, dla którego umieszcza się jego wysokość jako opis.
Atrybut:
	Nazwa:	rzednaArmatury
	Nazwa (pełna):	rzędna armatury
	Definicja:	Punkt określający rzędną armatury.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny rodzaj punktu wysokościowego.
Atrybut:
	Nazwa:	rzednaDna
	Nazwa (pełna):	rzędna dna
	Definicja:	Rzędna dna zbiornika wodnego.
Atrybut:
	Nazwa:	rzednaGory
	Nazwa (pełna):	rzędna góry
	Definicja:	Punkt charakterystyczny dla sieci uzbrojenia terenu zdefiniowanych w ustawie Prawo geodezyjne i kartograficzne określający wartość wysokości ich góry w danym punkcie.
Atrybut:
	Nazwa:	rzednaDolu
	Nazwa (pełna):	rzędna dołu
	Definicja:	Punkt charakterystyczny dla sieci uzbrojenia terenu zdefiniowanych w ustawie Prawo geodezyjne i kartograficzne określający wartość wysokości ich dołu w danym punkcie.
Atrybut:
	Nazwa:	pktWysNaturalny
	Nazwa (pełna):	punkt wysokościowy naturalny
	Definicja:	Punkt terenu dla form naturalnych ukształtowania terenu mający opis wysokości z dokładnością przewidzianą w odrębnych przepisach.
Atrybut:
	Nazwa:	pktWysSztuczny
	Nazwa (pełna):	punkt wysokościowy sztuczny
	Definicja:	Punkt terenu dla form sztucznych ukształtowania terenu mający opis wysokości z dokładnością przewidzianą w odrębnych przepisach.

ZAŁĄCZNIK Nr  2

KLASYFIKACJA OBIEKTÓW BAZY DANYCH GESUT I BDOT500 NA TRZECH POZIOMACH SZCZEGÓŁOWOŚCI Z OZNACZENIAMI KODOWYMI

Rozdział  1

Założenia podstawowe

§  1.

1. Obiekty w bazie danych GESUT i BDOT500 grupowane są na trzech poziomach klasyfikacyjnych:

1) pierwszym - zawierającym kategorie klas obiektów;

2) drugim - zawierającym klasy obiektów;

3) trzecim - zawierającym obiekty.

2. Dla poziomów klasyfikacyjnych, o których mowa w ust. 1, przyjmuje się następujący system kodowania:

1) dla pierwszego - poprzez dwuliterowe oznaczenie, będące skrótem od nazwy kategorii klas obiektów;

2) dla drugiego - poprzez czteroliterowe oznaczenie, będące złożeniem skrótu, o którym mowa w pkt 1, oraz skrótu nazwy właściwej klasy obiektów;

3) dla trzeciego - poprzez czteroliterowe i dwucyfrowe oznaczenie, będące złożeniem skrótu, o którym mowa w pkt 2, oraz dwucyfrową numerację porządkową nazwy obiektów.

Rozdział  2

Klasyfikacja obiektów bazy danych GESUT

§ 2. Klasyfikację obiektów bazy danych GESUT przedstawia tabela nr 1.

 Tabela nr 1

POZIOM 1

POZIOM 2

POZIOM 3

KOD	Nazwa kategorii klas obiektów	KOD	Nazwa klasy obiektów	KOD	Nazwa obiektu
		SUPB	przewód benzynowy	SUPB01	przewód benzynowy
		SUPC	przewód ciepłowniczy	SUPC01	przewód ciepłowniczy o wysokim parametrze - wodny
				SUPC02	przewód ciepłowniczy o niskim parametrze - wodny
				SUPC03	przewód ciepłowniczy dwuprzewodowy - parowy
				SUPC04	przewód ciepłowniczy jednoprzewodowy - parowy
				SUPC05	przewód ciepłowniczy
		SUPE	przewód elektroenergetyczny	SUPE01	przewód elektroenergetyczny najwyższego napięcia
				SUPE02	przewód elektroenergetyczny wysokiego napięcia
				SUPE03	przewód elektroenergetyczny średniego napięcia
				SUPE04	przewód elektroenergetyczny niskiego napięcia
				SUPE05	przewód elektroenergetyczny oświetleniowy
				SUPE06	przewód elektroenergetyczny
		SUPG	przewód gazowy	SUPG01	przewód gazowy wysokiego ciśnienia
				SUPG02	przewód gazowy podwyższonego średniego ciśnienia
				SUPG03	przewód gazowy średniego ciśnienia
				SUPG04	przewód gazowy niskiego ciśnienia
				SUPG05	przewód gazowy
		SUPK	przewód kanalizacyjny	SUPK01	przewód kanalizacyjny deszczowy
SU	sieci uzbrojenia terenu			SUPK02	przewód kanalizacyjny lokalny
				SUPK03	przewód kanalizacyjny ogólnospławny
				SUPK04	przewód kanalizacyjny przemysłowy
				SUPK05	przewód kanalizacyjny sanitarny
				SUPK06	przewód kanalizacyjny
		SUPN	przewód naftowy	SUPN01	przewód naftowy
		SUPT	przewód telekomunikacyjny	SUPT01	przewód telekomunikacyjny
		SUPW	przewód wodociągowy	SUPW01	przewód wodociągowy ogólny
				SUPW02	przewód wodociągowy lokalny
				SUPW03	przewód wodociągowy
		SUPZ	przewód niezidentyfikowany	SUPZ01	przewód niezidentyfikowany
		SUPI	przewód inny	SUPI01	przewód inny
		SUOP	obudowa przewodu	SUOP01	kanalizacja kablowa
				SUOP02	kanał ciepłowniczy
				SUOP03	rura ochronna
				SUOP04	inna obudowa przewodu
		SUBP	budowla podziemna	SUBP01	kanał technologiczny
				SUBP02	komora podziemna
				SUBP03	osadnik piaskowy
				SUBP04	parking lub garaż
				SUBP05	przejście podziemne
				SUBP06	tunel drogowy
				SUBP07	tunel kolejowy
				SUBP08	tunel metra
				SUBP09	tunel tramwajowy
				SUBP10	schron lub bunkier
				SUBP11	inna budowla podziemna

		SUUS	urządzenie techniczne związane z siecią	SUUS01	dystrybutor paliw
				SUUS02	hydrant
				SUUS03	hydrofornia
				SUUS04	kontener telekomunikacyjny
				SUUS05	kratka ściekowa
				SUUS06	odwodnienie liniowe
				SUUS07	osadnik kanalizacji lokalnej (dół Chambeau)
				SUUS08	przepompownia
				SUUS09	słupek telekomunikacyjny
				SUUS10	słupowa stacja transformatorowa
				SUUS11	stacja gazowa
				SUUS12	stacja transformatorowa
				SUUS13	studnia
				SUUS14	studnia głębinowa
				SUUS15	studzienka
				SUUS16	sygnalizator świetlny
				SUUS17	szafa kablowa
				SUUS18	szafa oświetleniowa
				SUUS19	szafa sterownicza
				SUUS20	szafka gazowa
				SUUS21	trójnik
				SUUS22	właz
				SUUS23	wylot kanału
				SUUS24	wywietrznik
				SUUS25	zasuwa
				SUUS26	zawór
				SUUS27	zbiornik
				SUUS28	zdrój uliczny
				SUUS29	złącze kablowe
				SUUS30	niezidentyfikowane urządzenie techniczne
				SUUS31	inne urządzenie techniczne
		SUPS	punkt o określonej wysokości	SUPS01	punkt o określonej wysokości
		SUSM	słup i maszt	SUSM01	latarnia
				SUSM02	maszt oświetleniowy
				SUSM03	maszt telekomunikacyjny
				SUSM04	słup
				SUSM05	słup łączony
				SUSM06	słup kratowy
				SUSM07	słup trakcji kolejowej
				SUSM08	słup trakcji tramwajowej
				SUSM09	słup trakcji trolejbusowej
				SUSM10	turbina wiatrowa
				SUSM11	wieża telekomunikacyjna
				SUSM12	inny słup lub maszt
		SUKP	korytarz przesyłowy	SUKP01	korytarz przesyłowy

Rozdział  3

Klasyfikacja obiektów BDOT500

§ 3. Klasyfikację obiektów BDOT500 przedstawia tabela nr 2.

 Tabela nr 2

POZIOM 1

POZIOM 2

POZIOM 3

KOD	Nazwa kategorii klas obiektów	KOD	Nazwa klasy obiektów	KOD	Nazwa obiektu
		BUBI	budowla inżynierska	BUBI01	estakada
				BUBI02	kładka dla pieszych
				BUBI03	most
				BUBI04	wiadukt
				BUBI05	inna budowla inżynierska
		BUBH	budowla hydrotechniczna	BUBH01	jaz ruchomy lub zastawka piętrząca
				BUBH02	jaz stały
				BUBH03	śluza
				BUBH04	zapora
				BUBH05	inna budowla hydrotechniczna
		BUBS	budowla sportowa	BUBS01	basen
				BUBS02	bieżnia
				BUBS03	kort tenisowy
				BUBS04	plac gier i zabaw
				BUBS05	plac sportowy
				BUBS06	skocznia narciarska
				BUBS07	sztuczny stok
				BUBS08	tor saneczkowy
				BUBS09	tor żużlowy
BU	budowle i			BUBS10	inna budowla sportowa
	urządzenia	BUBT	wysoka budowla techniczna	BUBT01	chłodnia kominowa
				BUBT02	komin przemysłowy
				BUBT03	wieża ciśnień
				BUBT04	wieża przeciwpożarowa
				BUBT05	wieża szybu kopalnianego
				BUBT06	wieża widokowa
				BUBT07	inna wysoka budowla techniczna
		BUZT	zbiornik techniczny	BUZT01	zbiornik na ciecz
				BUZT02	zbiornik na materiały pędne lub gaz
				BUZT03	zbiornik na materiały sypkie
				BUZT04	inny zbiornik techniczny
		BUUD	umocnienie drogowe, kolejowe lub wodne	BUUD01	ostroga
				BUUD02	ściana oporowa
		BUBZ	budowla ziemna	BUBZ01	nasyp
				BUBZ02	skarpa nieumocniona
				BUBZ03	skarpa umocniona
				BUBZ04	wał przeciwpowodziowy lub grobla
				BUBZ05	wykop
				BUBZ06	inna budowla ziemna
		BUUT	urządzenie transportowe	BUUT01	kolej linowa
				BUUT02	odbój lub dalba
				BUUT03	poler
				BUUT04	suwnica
				BUUT05	taśmociąg
				BUUT06	wyciąg narciarski
				BUUT07	inne urządzenie transportowe
		BUIB	inna budowla	BUIB01	estrada
				BUIB02	murek oporowy
				BUIB03	peron
				BUIB04	podpora
				BUIB05	przepust
				BUIB06	rampa
				BUIB07	reklama lub tablica informacyjna
				BUIB08	śmietnik
				BUIB09	trybuna
				BUIB10	wiata
				BUIB11	wiata przystankowa
				BUIB12	inna budowla
KT	komunikacja i transport	KTJZ	jezdnia	KTJZ01	jezdnia
		KTPL	plac	KTPL01	plac
		KTCR	ciąg ruchu pieszego i rowerowego	KTCR01	alejka
				KTCR02	chodnik
				KTCR03	pasaż
		KTUL	ulica	KTUP01	ulica
		KTKR	krawężnik	KTKR01	krawężnik
		KTTR	tor	KTTR01	tor kolejowy
				KTTR02	tor metra
				KTTR03	tor tramwajowy
		KTPR	przeprawa	KTPR01	bród
				KTPR02	przeprawa łodziami
				KTPR03	przeprawa promowa
		KTOK	obiekt związany z komunikacją	KTOK01	bariera drogowa ochronna
				KTOK02	brama
				KTOK03	ekran akustyczny
				KTOK04	furtka
				KTOK05	ogrodzenie trwałe
				KTOK06	schody w ciągu komunikacyjnym
PT	pokrycie terenu	PTWP	woda powierzchniowa	PTWP01	woda morska
				PTWP02	woda płynąca
				PTWP03	woda stojąca
		PTRW	rów	PTRW01	rów melioracyjny
				PTRW02	rów przydrożny
				PTRW03	obszar objęty drenowaniem
		PTTL	teren leśny, zadrzewiony lub zakrzewiony	PTTL01	las iglasty
				PTTL02	las liściasty
				PTTL03	las mieszany
				PTTL04	zadrzewienie
				PTTL05	zakrzewienie
		PTTU	teren upraw trwałych i trawnik	PTTU01	ogród działkowy
				PTTU02	plantacja
				PTTU03	sad
				PTTU04	trawnik
		PTCM	cmentarz	PTCM01	cmentarz komunalny
				PTCM02	cmentarz wojenny
				PTCM03	cmentarz wyznaniowy
				PTCM04	cmentarz inny
OB	obiekty inne	OBOP	obiekt przyrodniczy	OBOP01	drzewo iglaste
				OBOP02	drzewo liściaste
				OBOP03	wodospad
				OBOP04	źródło
				OBOP05	inny obiekt przyrodniczy
		OBOO	obiekt o znaczeniu orientacyjnym w terenie	OBOO01	figura, kapliczka lub krzyż przydrożny
				OBOO02	fontanna
				OBOO03	mur historyczny
				OBOO04	pomnik
				OBOO05	pomost lub molo
				OBOO06	ruina zabytkowa
				OBOO07	wodowskaz
				OBOO08	inny obiekt orientacyjny
		OBMO	mokradło	OBMO01	bagno
				OBMO02	teren podmokły
		OBSZ	szuwary	OBSZ01	szuwary
RT	rzeźba terenu	RTPW	punkt o określonej wysokości	RTPW01	punkt wysokościowy naturalny
				RTPW02	punkt wysokościowy sztuczny

ZAŁĄCZNIK Nr  3

WYTYCZNE DOTYCZĄCE WPROWADZANIA OBIEKTÓW DO BAZY DANYCH GESUT I BDOT500

Rozdział  1

Założenia podstawowe

§ 1. Pozyskiwanie obiektów do bazy danych GESUT i BDOT500 odbywa się na podstawie informacji, o których mowa w § 3 niniejszego rozporządzenia, zawartych w materiałach źródłowych, o których mowa w § 7 ust. 1 i § 8 ust. 1 niniejszego rozporządzenia.

§  2.

1. Informacje, o których mowa w § 1 niniejszego załącznika, zapisuje się w sposób odzwierciedlający poprawne relacje topologiczne pomiędzy obiektami.

2. Poprawne relacje topologicznie nie mogą zawierać błędów takich jak:

1) zdublowane wierzchołki linii;

2) zapętlenia linii;

3) uskoki (strzały) linii;

4) niedociągnięcia połączeń dwóch linii, powierzchni;

5) przeciągnięcia połączeń dwóch linii, powierzchni;

6) bliskie sąsiedztwo (koincydencja) węzłów;

7) brakujące segmenty obiektów liniowych i powierzchniowych;

8) inne nieprawidłowe zależności zachodzące pomiędzy obiektami.

3. Modyfikacja geometrii każdego obiektu wymusza aktualizację wszystkich obiektów związanych topologicznie z tym obiektem.

4. Obiekty konstruuje się tak, aby zapewniać ich poprawność geometryczną.

5. W celu zachowania poprawności geometrycznej obiektów należy:

1) segmentować obiekty na granicy jednostki ewidencyjnej;

2) segmentować przewody tego samego rodzaju sieci w punkcie rozgałęzienia się przewodów;

3) spełniać wymagania szczegółowe określone w poniższych rozdziałach.

6. Dla przewodów tego samego rodzaju sieci należy stosować zasadę nadrzędności taką jak: przewód o atrybucie funkcja przewodu jako przyłącze nie segmentuje przewodu o atrybucie funkcja przewodu jako rozdzielczy.

§  3.

1. W trakcie zakładania bazy danych GESUT i BDOT500 należy stosować hierarchię ważności dotyczącą materiałów źródłowych, o których mowa w § 7 ust. 1 i § 8 ust. 1 niniejszego rozporządzenia, zgodnie z wykazem wartości atrybutu źródło.

2. Jeżeli w bazie danych GESUT lub BDOT500 nie zostały ujawnione informacje o wszystkich obiektach znajdujących się na mapie zasadniczej, o której mowa w § 7 ust. 1 pkt 1 lit. b i § 8 ust. 1 pkt 1 niniejszego rozporządzenia, to należy uzupełnić brakujące obiekty lub ich fragmenty pomiarem kartometrycznym.

3. Dla obiektów pozyskanych pomiarem kartometrycznym atrybut źródło przyjmuje wartość digitalizacja.

§  4.

1. Jeżeli do zasobu przyjęto operat techniczny zawierający informacje o obiekcie, stanowiącym brakujący fragment łączący istniejące obiekty w bazie danych, należy zmodyfikować wybrany istniejący obiekt, uwzględniając w geometrii nowo pomierzony fragment obiektu oraz pozostały fragment istniejącego obiektu w bazie danych. Zbędny obiekt należy usunąć (przechodzi do archiwum).

2. Powstały obiekt przyjmuje wartości atrybutów właściwe dla nowo dostarczonej wersji obiektu. Atrybut operat techniczny nowopowstałego obiektu przejmuje jednocześnie wszystkie wartości tego atrybutu pochodzące z tworzących go obiektów.

§  5.

1. Jeżeli do zasobu przyjęto operat techniczny zawierający informacje o brakującym fragmencie obiektu istniejącego w bazie danych GESUT lub BDOT500, należy:

1) zmodyfikować przebieg obiektu w bazie danych, uwzględniając dostarczony fragment obiektu, jeżeli posiada on taki sam zestaw atrybutów; zmodyfikowany obiekt przyjmuje wartości atrybutów właściwe dla dostarczonego fragmentu obiektu;

2) wprowadzić do bazy danych dostarczony fragment obiektu jako nowy obiekt, jeżeli posiada on inne wartości atrybutów.

2. Jeżeli do zasobu przyjęto operat techniczny zawierający informacje o fragmencie obiektu istniejącego w bazie danych GESUT lub BDOT500, należy:

1) zmodyfikować przebieg obiektu w bazie danych, w zakresie dostarczonego fragmentu obiektu, jeżeli posiada on taki sam zestaw wartości atrybutów; zmodyfikowany obiekt przyjmuje wartości atrybutów właściwe dla dostarczonego fragmentu obiektu;

2) segmentować obiekt w bazie danych, w zakresie dostarczonego fragmentu obiektu, jeżeli posiada on inne wartości atrybutów; wydzielony fragment obiektu staje się nowym obiektem i przyjmuje wartości atrybutów właściwe dla dostarczonego fragmentu obiektu.

§  6.

1. Zmiana wartości atrybutu dla całego obiektu skutkuje utworzeniem nowej wersji tego obiektu, w ramach trwającego nadal cyklu życia obiektu.

2. Zmiana wartości atrybutu dla fragmentu obiektu powoduje jego segmentację. W wyniku podziału istniejący obiekt kończy życie i zostaje usunięty (przechodzi do archiwum). Powstają nowe obiekty, które otrzymują właściwe wartości atrybutów. Atrybut operat techniczny dla nowo utworzonych obiektów otrzymuje nową wartość, zachowując jednocześnie wszystkie wartości tego atrybutu dla dotychczas istniejącego obiektu.

3. Modyfikacja geometrii obiektu w zakresie zmiany typu geometrii skutkuje utworzeniem nowej wersji tego obiektu w ramach trwającego nadal cyklu życia obiektu.

§  7.

1. Obiekty pozostające w zależności topologicznej z innymi obiektami podlegają wzajemnie wymuszonej aktualizacji w granicach błędu położenia punktu obiektu, o którym mowa w przepisach wydanych na podstawie art. 19 ust. 1 pkt 11 ustawy. W przypadku zależności topologicznej obiektów należących do różnych grup dokładnościowych lub należących do tej samej grupy dokładnościowej jako nadrzędny przyjmuje się przebieg obiektu, którego położenie określone zostało z wyższą dokładnością. O potrzebie wykonania tej czynności decyduje wykonawca podczas opracowywania wyników pomiarów wprowadzanych do roboczej bazy danych, o której mowa w przepisach wydanych na podstawie art. 19 ust. 1 pkt 11 ustawy.

2. Sąsiedztwo (koincydencja) węzłów nie powinno być mniejsze od 1,0 m dla obiektów klasy OBOP i mniejsze od wartości dwukrotnego błędu dokładności pomiaru, o którym mowa w przepisach wydanych na podstawie art. 19 ust. 1 pkt 11 ustawy dla pozostałych obiektów bazy danych GESUT i BDOT500.

3. W celu zachowania topologii obiektów doprowadzamy do ich współliniowości bez dodawania do innego obiektu dodatkowych punktów (wierzchołków) i tworzenia węzłów.

Rozdział  2

Sieci uzbrojenia terenu

§ 8. Kategorię klas obiektów SU sieci uzbrojenia terenu obejmują następujące klasy obiektów: SUPB przewód benzynowy, SUPC przewód ciepłowniczy, SUPE przewód elektroenergetyczny, SUPG przewód gazowy, SUPK przewód kanalizacyjny, SUPN przewód naftowy, SUPT przewód telekomunikacyjny, SUPW przewód wodociągowy, SUPZ przewód niezidentyfikowany, SUPI przewód inny, SUOP obudowa przewodu, SUBP budowla podziemna, SUUS urządzenie techniczne związane z siecią, SUPS punkt o określonej wysokości, SUSM słup i maszt, SUKP korytarz przesyłowy.

§ 9. Kategoria klas obiektów, o której mowa w § 8 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem GES_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem GES_Istnienie;

3) eksploatacja, który przyjmuje wartość zgodnie ze słownikiem GES_Eksploatacja jako czynny dla wszystkich obiektów bazy danych GESUT lub nieczynny tylko po uzyskaniu potwierdzenia od podmiotu władającego siecią uzbrojenia terenu, o wyłączeniu z eksploatacji;

4) władający siecią uzbrojenia terenu, który określa podmiot władający siecią uzbrojenia terenu;

5) przedstawiciel inwestora, który określa inwestora lub upoważnionego przez inwestora geodetę lub projektanta wykonującego prace związane z uzgodnieniem usytuowania projektowanych obiektów sieci uzbrojenia terenu;

6) identyfikator uzgodnienia, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Istnienie jako projektowany;

7) identyfikator branżowy wymagany dla obiektów bazy danych GESUT, dla których określony jest podmiot władający siecią uzbrojenia terenu;

8) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

9) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe oraz pomiarWykrywaczemPrzewodow;

10) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

§  10.

1. Klasę obiektów SUPB reprezentuje przewód benzynowy.

2. Klasę obiektów SUPC reprezentuje przewód ciepłowniczy.

3. Klasę obiektów SUPE reprezentuje przewód elektroenergetyczny.

4. Klasę obiektów SUPG reprezentuje przewód gazowy.

5. Klasę obiektów SUPK reprezentuje przewód kanalizacyjny.

6. Klasę obiektów SUPN reprezentuje przewód naftowy.

7. Klasę obiektów SUPT reprezentuje przewód telekomunikacyjny.

8. Klasę obiektów SUPW reprezentuje przewód wodociągowy.

9. Klasę obiektów SUPZ reprezentuje przewód niezidentyfikowany. Do klasy SUPZ pozyskuje się przewody nieokreślonej sieci.

10. Klasę obiektów SUPI reprezentuje przewód inny. Do klasy SUPI pozyskuje się przewody niewymienione w pozostałych klasach, o których mowa w ust. 1-9.

§  11.

1. Reprezentacją geometryczną klas obiektów, o których mowa w § 10 niniejszego załącznika, jest linia, powierzchnia.

2. Reprezentacją geometryczną klas obiektów, o których mowa w § 10 ust. 3 i 7 niniejszego załącznika, jest zawsze linia.

3. Reprezentacją geometryczną klas obiektów, o których mowa w § 10 ust. 1, 2, 4-6, 8-10 niniejszego załącznika, jest powierzchnia, jeżeli średnica przekroju obiektów tych klas jest większa niż 0,50 m.

§ 12. Klasy obiektów, o których mowa w § 10 niniejszego załącznika, posiadają wspólne atrybuty:

1) rodzaj przewodu, który przyjmuje wartości zgodnie ze słownikiem GES_RodzPrzewodu;

2) przebieg, który przyjmuje wartości zgodnie ze słownikiem GES_Przebieg;

3) funkcja przewodu, który przyjmuje wartości zgodnie ze słownikiem GES_Funkcja.

§ 13. Atrybut typ sieci przyjmuje wartości:

1) dla klasy obiektów SUPC zgodnie ze słownikiem GES_TypCiep;

2) dla klasy obiektów SUPE zgodnie ze słownikiem GES_TypElektr;

3) dla klasy obiektów SUPG zgodnie ze słownikiem GES_TypGaz;

4) dla klasy obiektów SUPK zgodnie ze słownikiem GES_TypKanal;

5) dla klasy obiektów SUPW zgodnie ze słownikiem GES_TypWodoc.

§  14.

1 Atrybut średnica przewodu przyjmuje wartość zewnętrznej średnicy obiektów klas, o których mowa w § 10 ust. 1, 2, 4-6, 8-10 niniejszego załącznika, i określa się go w milimetrach z dokładnością zapisu do 1mm.

2. Atrybut wymiar pionowy i wymiar poziomy przyjmuje wartość zewnętrznych wymiarów pionowego i poziomego dla klasy obiektów: SUPK i określa się go w milimetrach z dokładnością zapisu do 1mm.

§  15.

1. Klasy obiektów, o których mowa w § 10 ust. 3 i 7 niniejszego załącznika, powinny być topologicznie połączone z klasą obiektów SUSM. Zmiana położenia obiektów klasy SUSM wymusza zmianę położenia obiektów klas, o których mowa § 10 ust. 3 i 7 niniejszego załącznika.

2. Klasy obiektów, o których mowa w § 10 niniejszego załącznika, powinny być topologicznie połączone z klasą obiektów SUUS, z wyjątkiem obiektu: właz, w ramach tego samego rodzaju sieci.

3. Zmiana położenia obiektów klasy SUUS, z wyjątkiem obiektu: właz, wymusza zmianę położenia obiektów klas, o których mowa w § 10 niniejszego załącznika.

4. Obiekty klas, o których mowa w § 10 niniejszego załącznika, powinny być topologicznie połączone z klasą obiektów SUOP.

5. Obiekty klas, o których mowa w § 10 niniejszego załącznika, powinny znajdować się wewnątrz obiektów klasy SUOP oraz być poprowadzone zgodnie z osią tych obiektów.

6. Zmiana położenia obiektów klasy SUOP wymusza zmianę położenia obiektów klas, o których mowa w § 10 niniejszego załącznika.

7. Obiekty klas, o których mowa w § 10 niniejszego załącznika, zachowują ciągłość topologiczną przy przejściu przez obiekty klasy SUOP i SUUS.

8. Obiekty klas, o których mowa w § 10 niniejszego załącznika, stanowiące przyłącze do obiektu budynek powinny zostać topologicznie połączone z budynkiem. Modyfikacja położenia obiektu budynek powoduje modyfikację przebiegu obiektów klas, o których mowa w § 10 niniejszego załącznika.

§  16.

1. Klasę obiektów SUOP reprezentuje obudowa przewodu.

2. Reprezentacją geometryczną klasy obiektów SUOP jest linia, powierzchnia.

3. Reprezentacją geometryczną klasy obiektów SUOP jest powierzchnia, jeżeli średnica przekroju obiektów tej klasy jest większa niż 0,50 m.

4. Atrybut obudowa przewodu przyjmuje wartości zgodnie ze słownikiem GES_Obudowa.

5. Atrybut rodzaj sieci przyjmuje wartości zgodnie ze słownikiem GES_RodzSieci.

§  17.

1. Klasę obiektów SUBP reprezentuje budowla podziemna.

2. Reprezentacją geometryczną klasy obiektów SUBP jest powierzchnia.

3. Przecięcie się obiektów klas, o których mowa w § 10 niniejszego załącznika, z obiektami klasy SUBP nie powoduje ich segmentacji.

4. Atrybut rodzaj budowli podziemnej przyjmuje wartości zgodnie ze słownikiem GES_RodzBud.

§  18.

1. Klasę obiektów SUUS reprezentuje urządzenie techniczne związane z siecią uzbrojenia terenu.

2. Reprezentacją geometryczną klasy obiektów SUUS jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektów klasy SUUS: hydrant, kratka ściekowa, słupek telekomunikacyjny, sygnalizator świetlny, trójnik, wylot kanału, zasuwa, zawór, zdrój uliczny jest zawsze punkt.

4. Reprezentacją geometryczną obiektu klasy SUUS: odwodnienie liniowe jest zawsze linia.

5. Reprezentacją geometryczną obiektów klasy SUUS: hydrofornia, kontener telekomunikacyjny, osadnik kanalizacji lokalnej, przepompownia, stacja gazowa, stacja transformatorowa jest zawsze powierzchnia.

6. Reprezentacją geometryczną obiektów klasy SUUS: dystrybutor paliw, słupowa stacja transformatorowa, studnia, studnia głębinowa, studzienka, szafa kablowa, szafa oświetleniowa, szafa sterownicza, szafka gazowa, właz, zbiornik, złącze kablowe jest punkt lub powierzchnia.

7. Reprezentacją geometryczną obiektu klasy SUUS: zbiornik jest powierzchnia, w przypadku gdy obrys podmurówki jest większy od 2 m².

8. Reprezentacją geometryczną obiektów, o których mowa w ust. 6, oraz obiektów klasy SUUS: niezidentyfikowane urządzenie techniczne i inne urządzenie techniczne jest:

1) punkt, jeżeli wszystkie wymiary jego przekroju są nie większe niż 0,50 m;

2) linia, jeżeli jeden z wymiarów jego przekroju jest większy od 0,50 m;

3) powierzchnia, jeżeli wszystkie wymiary jego przekroju są większe od 0,50 m.

9. Obiektem zawór należącym do klasy SUUS pozyskuje się kurki główne.

10. Atrybut rodzaj urządzenia przyjmuje wartości zgodnie ze słownikiem GES_Urzadz.

11. Atrybut rodzaj sieci przyjmuje wartości zgodnie ze słownikiem GES_RodzSieci.

§  19.

1. Klasę obiektów SUPS reprezentuje punkt o określonej wysokości.

2. Reprezentacją geometryczną klasy obiektów SUPS jest punkt.

3. Obiekty klasy SUPS są topologicznie powiązane z obiektami klas, o których mowa w § 10, oraz obiektami klas SUOP, SUUS i SUBP .

4. Atrybuty: rzędna góry, rzędna dołu przyjmują wartości w metrach z precyzją zapisu do 0,01 m.

5. Atrybuty: rzędna góry, rzędna dołu przyjmują wartości w metrach z precyzją zapisu do 0,1 m dla elastycznych i mierzonych elektromagnetycznie obiektów sieci uzbrojenia terenu.

6. Atrybutem rzędna góry pozyskuje się wysokość przewodów i obiektów klasy obudowa przewodów.

7. Atrybut rodzaj sieci przyjmuje wartości zgodnie ze słownikiem GES_RodzSieci.

8. Atrybut rodzaj urządzenia przyjmuje wartości zgodnie ze słownikiem GES_Urzadz.

9. Atrybut rodzaj budowli podziemnej przyjmuje wartości zgodnie ze słownikiem GES_RodzBud.

10. Atrybut rodzaj obudowy przewodu przyjmuje wartości zgodnie ze słownikiem GES_Obudowa.

§  20.

1. Klasę obiektów SUSM reprezentuje słup i maszt.

2. Reprezentacją geometryczną klasy obiektów SUSM jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektu klasy SUSM: słup łączony jest linia, w przypadku gdy słup złożony jest z dwóch podpór, lub powierzchnia, w przypadku gdy słup złożony jest z trzech podpór.

4. Reprezentacją geometryczną klasy obiektów SUSM jest punkt, jeżeli wszystkie wymiary jego przekroju są nie większe niż 0,50 m.

5. Reprezentacją geometryczną klasy obiektów SUSM jest powierzchnia, jeżeli wszystkie wymiary jego przekroju są większe od 0,50 m.

6. Atrybut rodzaj słupa i masztu przyjmuje wartości zgodnie ze słownikiem GES_RodzSlup.

7. Atrybut rodzaj sieci przyjmuje wartości zgodnie ze słownikiem GES_RodzSieci.

§  21.

1. Klasę obiektów SUKP reprezentuje korytarz przesyłowy.

2. Reprezentacją geometryczną klasy obiektów SUKP jest powierzchnia.

3. Atrybut rodzaj sieci przyjmuje wartości zgodnie ze słownikiem GES_RodzSieci.

Rozdział  3

Budowle i urządzenia

§ 22. Kategorię klas obiektów BU budowle i urządzenia obejmują następujące klasy obiektów: BUBI budowla inżynierska, BUBH budowla hydrotechniczna, BUBS budowla sportowa, BUBT wysoka budowla techniczna, BUZT zbiornik techniczny, BUUD umocnienie drogowe, kolejowe lub wodne, BUBZ budowla ziemna, BUUT urządzenie transportowe, BUIB inna budowla.

§ 23. Kategoria klas obiektów, o której mowa w § 22 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem BDZ_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem BDZ_Istnienie;

3) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

4) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe;

5) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

§  24.

1. Klasę obiektów BUBI reprezentuje budowla inżynierska.

2. Reprezentacją geometryczną klasy obiektów BUBI jest powierzchnia.

3. Obiekty klasy BUBI przedstawia się zgodnie z ich przebiegiem z obiektami klas KTJZ, KTCR, KTTR.

4. Obiektem podpora, należącym do klasy obiektów BUIB, pozyskuje się podpory związane z obiektami klasy BUBI.

5. Atrybut rodzaj budowli inżynierskiej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudInz.

6. Atrybut rodzaj materiału konstrukcyjnego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajInzMat.

7. W przypadku gdy występuje kilka rodzajów materiałów konstrukcyjnych, podajemy jeden przeważający. Inne rodzaje materiałów konstrukcyjnych można podać w atrybucie informacja dodatkowa.

§  25.

1. Klasę obiektów BUBH reprezentuje budowla hydrotechniczna.

2. Reprezentacją geometryczną klasy obiektów BUBH jest linia, powierzchnia.

3. Reprezentacją geometryczną obiektów klasy BUBH: jaz ruchomy lub zastawka piętrząca, jaz stały, inna budowla hydrotechniczna, o szerokości nie większej niż 1,0 m jest linia, stanowiąca oś geometryczną obiektu.

4. Reprezentacją geometryczną obiektów klasy BUBH: śluza, zapora jest zawsze powierzchnia.

5. Atrybut rodzaj budowli hydrotechnicznej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudHydro.

§  26.

1. Klasę obiektów BUBS reprezentuje budowla sportowa.

2. Reprezentacją geometryczną klasy obiektów BUBS jest powierzchnia.

3. Obiektem podpora, należącym do klasy obiektów BUIB, pozyskuje się podpory związane z obiektami klasy BUBS.

4. Obiektem plac sportowy, należącym do klasy obiektów BUBS, pozyskuje się boiska.

5. Atrybut rodzaj budowli sportowej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudSport.

6. Atrybut rodzaj zadaszenia przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajZadasz. Atrybut ten dotyczy obiektów klasy BUBS: basen, kort tenisowy.

§  27.

1. Klasę obiektów BUBT reprezentuje wysoka budowla techniczna.

2. Reprezentacją geometryczną klasy obiektów BUBT jest powierzchnia.

3. Obiekty klas, o których mowa w § 10 niniejszego załącznika, stanowiące przyłącza do obiektów klasy BUBT powinny zostać z nimi topologicznie połączone.

4. Atrybut rodzaj budowli technicznej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudTechn.

§  28.

1. Klasę obiektów BUZT reprezentuje zbiornik techniczny.

2. Reprezentacją geometryczną klasy obiektów BUZT jest powierzchnia.

3. Do klasy obiektów BUZT pozyskuje się tylko obiekty trwale związane z gruntem, wprowadzając obrys podmurówki.

4. W przypadku braku widocznej podmurówki znajdującej się pod ziemią, obrysem nanosi się rzut poziomy na płaszczyznę zewnętrznych krawędzi obiektów klasy BUZT.

5. Do klasy obiektów BUZT pozyskuje się obiekty: zbiornik na ciecz, zbiornik na materiały pędne lub gaz o pojemności powyżej 7 m³, zbiornik na materiały sypkie o pojemności powyżej 30 m³ i wysokości powyżej 4,5 m.

6. Obiektem klasy BUZT: zbiornik na materiały pędne lub gaz pozyskuje się obiekty, w szczególności: zbiornik biogazu rolniczego.

7. Obiektem klasy BUZT: zbiornik na materiały sypkie pozyskuje się obiekty, w szczególności: silos na zboże i pasze.

8. Obiektem klasy BUZT: inny zbiornik techniczny pozyskuje się obiekty, w szczególności: zbiornik na płynne odchody zwierzęce i płynne produkty pofermentacyjne, silos na kiszonkę.

9. Wewnątrz obiektów klasy BUZT nie mogą występować inne obiekty BDOT500.

10. Obiekty klas, o których mowa w § 10 niniejszego załącznika, stanowiące przyłącza do obiektów klasy BUZT powinny zostać z nimi topologicznie połączone.

11. Atrybut rodzaj zbiornika przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajZbTechn.

§  29.

1. Klasę obiektów BUUD reprezentuje umocnienie drogowe, kolejowe lub wodne.

2. Reprezentacją geometryczną klasy obiektów BUUD jest linia, powierzchnia.

3. Reprezentacją geometryczną obiektu klasy BUUD: ściana oporowa o szerokości większej niż 0,50 m jest powierzchnia.

4. Do klasy obiektów BUUD pozyskuje się obiekt: ostroga o długości większej niż 3,0 m. Reprezentacją geometryczną obiektu: ostroga nie szerszego niż 1,0 m jest linia.

5. Atrybut rodzaj umocnienia przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajUmocn.

6. Atrybut rodzaj materiału umocnienia przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajMatUmocn.

§  30.

1. Klasę obiektów BUBZ reprezentuje budowla ziemna.

2. Reprezentacją geometryczną klasy obiektów BUBZ jest powierzchnia, multipowierzchnia.

3. Do klasy BUBZ nie pozyskujemy obiektu: wał przeciwpowodziowy lub grobla o szerokości podnóża nie większej niż 2,0 m.

4. Atrybut rodzaj budowli ziemnej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudZiemn.

5. Atrybut rodzaj materiału budowli ziemnej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajMatBudZiemn.

6. W przypadku gdy występuje kilka rodzajów materiałów budowli ziemnej, podajemy jeden przeważający. Inne rodzaje materiałów budowli ziemnej można podać w atrybucie informacja dodatkowa.

§  31.

1. Klasę obiektów BUUT reprezentuje urządzenie transportowe.

2. Reprezentacją geometryczną klasy obiektów BUUT jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektów klasy BUUT: odbój lub dalba, poler jest zawsze punkt.

4. Reprezentacją geometryczną obiektów klasy BUUT: kolej linowa, wyciąg narciarski jest zawsze linia.

5. Reprezentacją geometryczną obiektu klasy BUUT: suwnica jest zawsze powierzchnia.

6. Reprezentacją geometryczną obiektu klasy BUUT: taśmociąg jest linia lub powierzchnia, w przypadku gdy szerokość elementu transportowego jest większa niż 1,0 m.

7. Reprezentacją geometryczną obiektu klasy BUUT: inne urządzenie transportowe jest:

1) punkt, jeżeli wszystkie wymiary jego przekroju są nie większe niż 0,50 m;

2) linia, jeżeli jeden z wymiarów jego przekroju jest większy od 0,50 m;

3) powierzchnia, jeżeli wszystkie wymiary jego przekroju są większe od 0,50 m.

8. Obiektem podpora, należącym do klasy obiektów BUIB, pozyskuje się podpory związane z obiektami klasy BUUT.

9. Atrybut rodzaj urządzenia transportowego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajUrzTransp.

§  32.

1. Klasę obiektów BUIB reprezentuje inna budowla.

2. Reprezentacją geometryczną klasy obiektów BUIB jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektów klasy BUIB: estrada, peron, rampa, śmietnik, trybuna, wiata, wiata przystankowa jest zawsze powierzchnia.

4. Reprezentacją geometryczną obiektu klasy BUIB: murek oporowy jest linia lub powierzchnia, w przypadku gdy jego szerokość jest większa niż 0,30 m.

5. Reprezentacją geometryczną obiektu klasy BUIB: przepust jest linia lub powierzchnia, w przypadku gdy jego szerokość jest większa niż 1,0 m.

6. Reprezentacją geometryczną obiektu klasy BUIB: podpora jest punkt lub powierzchnia, w przypadku gdy wszystkie wymiary jego przekroju są większe od 0,50 m.

7. Reprezentacją geometryczną obiektów klasy BUIB: reklama lub tablica informacyjna, inna budowla jest:

1) punkt, jeżeli wszystkie wymiary jego przekroju są nie większe niż 0,75 m;

2) linia, jeżeli jeden z wymiarów jego przekroju jest większy od 0,75 m;

3) powierzchnia, jeżeli wszystkie wymiary jego przekroju są większe od 0,75 m.

8. Do klasy obiektów BUIB pozyskuje się obiekt: reklama lub tablica informacyjna, podświetlony lub posadowiony na podmurówce, wprowadzając obrys podmurówki. Obiektem: reklama lub tablica informacyjna pozyskuje się również bramownice nad drogą, na której umiejscawiane są znaki informacyjne.

9. Obiektem klasy BUIB: inna budowla pozyskuje się obiekty, w szczególności: płyta do składowania obornika, komora fermentacyjna.

10. Atrybut rodzaj budowli innej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajBudInn.

Rozdział  4

Komunikacja i transport

§ 33. Kategorię klas obiektów KT komunikacja i transport obejmują następujące klasy obiektów: KTJZ jezdnia, KTPL plac, KTCR ciąg ruchu pieszego i rowerowego, KTUL ulica, KTKR krawężnik, KTTR tor, KTPR przeprawa, KTOK obiekt związany z komunikacją.

§  34.

1. Kategoria klas obiektów, o której mowa w § 33 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem BDZ_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem BDZ_Istnienie;

3) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

4) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe;

5) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

2. Klasa obiektów KTUL nie posiada wspólnych atrybutów, o których mowa w ust.1.

§  35.

1. Klasę obiektów KTJZ reprezentuje jezdnia.

2. Reprezentacją geometryczną klasy obiektów KTJZ jest powierzchnia.

3. Do klasy obiektów KTJZ pozyskuje się rondo, jako powierzchnię jezdni pomiędzy wlotami wszystkich jezdni dochodzących do niego.

4. Obrys powierzchni obiektu klasy KTJZ: jezdnia pokrywa się z obiektem klasy KTKR.

5. W miejscu pokrycia się obiektów klas KTJZ, KTCR, KTTR z obiektami klasy BUBI należy dokonać ich segmentacji. Segmentacja jest spowodowana zmianą atrybutu poziom.

6. Atrybut materiał nawierzchni przyjmuje wartości zgodnie ze słownikiem BDZ_RodzNaw.

7. Atrybut rodzaj komunikacji przyjmuje wartości zgodnie ze słownikiem BDZ_RodzKomun.

8. Atrybut poziom przyjmuje wartości zgodnie ze słownikiem BDZ_Poziom.

§  36.

1. Klasę obiektów KTPL reprezentuje plac.

2. Reprezentacją geometryczną klasy obiektów KTPL jest powierzchnia.

3. Obrys powierzchni obiektu klasy KTPL: plac może pokrywać się z obiektami klasy KTKR.

4. Atrybut materiał nawierzchni przyjmuje wartości zgodnie ze słownikiem BDZ_RodzNaw.

5. Atrybut rodzaj komunikacji przyjmuje wartości zgodnie ze słownikiem BDZ_RodzKomun.

§  37.

1. Klasę obiektów KTCR reprezentuje ciąg ruchu pieszego i rowerowego.

2. Reprezentacją geometryczną klasy obiektów KTCR jest powierzchnia.

3. Obiekty klasy KTCR, pokrywające się z obiektami klasy BUBI, ulegają segmentacji w związku ze zmianą atrybutu poziom.

4. Obiekty klasy KTCR ulegają segmentacji w miejscu przecięcia się z klasą obiektów KTJZ, ale ich nie segmentują.

5. Wzajemne przecięcie się obiektów klasy KTCR powoduje segmentację tych obiektów, zgodnie z kolejnością wprowadzenia do BDOT500.

6. Atrybut rodzaj ciągu ruchu pieszego i rowerowego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajCRPIR.

7. Atrybut materiał nawierzchni przyjmuje wartości zgodnie ze słownikiem BDZ_RodzNaw.

8. Atrybut rodzaj komunikacji przyjmuje wartości zgodnie ze słownikiem BDZ_RodzKomun.

9. Atrybut poziom przyjmuje wartości zgodnie ze słownikiem BDZ_Poziom.

§  38.

1. Klasę obiektów KTUL reprezentuje ulica.

2. Reprezentacją geometryczną klasy obiektów KTUL jest linia lub powierzchnia.

3. Atrybut geometria, nazwa pozyskuje się poprzez referencję do bazy danych EMUiA.

4. Atrybut idIIP przyjmuje wartość zgodnie z wartością atrybutu idIIP w bazie danych EMUiA.

5. Obiekty klasy KTUL ulegają segmentacji w związku ze zmianą atrybutu nazwa.

6. Obiekty klasy KTUL pozostają w relacji przestrzennej z obiektami klas KTJZ, KTPL, KTCR.

§  39.

1. Klasę obiektów KTKR reprezentuje krawężnik.

2. Reprezentacją geometryczną klasy obiektów KTKR jest linia.

3. Obiekty klasy KTKR pozostają w relacji przestrzennej (współliniowość) z obiektami klas KTJZ, KTPL, KTCR.

§  40.

1. Klasę obiektów KTTR reprezentuje tor.

2. Reprezentacją geometryczną klasy obiektów KTTR jest linia pokrywająca się z osią geometryczną torów.

3. Obiekty klasy KTTR pokrywające się z obiektami klasy BUBI, ulegają segmentacji w związku ze zmianą atrybutu poziom.

4. Atrybut rodzaj toru przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajTor.

5. Atrybut poziom przyjmuje wartości zgodnie ze słownikiem BDZ_Poziom.

§  41.

1. Klasę obiektów KTPR reprezentuje przeprawa.

2. Reprezentacją geometryczną klasy obiektów KTPR jest linia.

3. Obiekty klasy KTPR pozostają w relacji przestrzennej z obiektami klasy PTWP.

4. Atrybut rodzaj przeprawy przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajPrzepr.

§  42.

1. Klasę obiektów KTOK reprezentuje obiekt związany z komunikacją.

2. Reprezentacją geometryczną klasy obiektów KTOK jest linia, powierzchnia, multipowierzchnia.

3. Reprezentacją geometryczną obiektów klasy KTOK: bariera drogowa ochronna, brama, ekran akustyczny, furtka jest zawsze linia.

4. Reprezentacją geometryczną obiektu klasy KTOK: schody w ciągu komunikacyjnym jest powierzchnia lub multipowierzchnia.

5. Reprezentacją geometryczną obiektu klasy KTOK: ogrodzenie trwałe jest powierzchnia lub linia, jeżeli jego szerokość jest nie większa niż 0,30 m.

6. Do klasy obiektów KTOK nie pozyskuje się ogrodzeń wewnętrznych na terenach ogrodów działkowych, ogrodów zoologicznych, cmentarzy.

7. Do klasy obiektów KTOK nie pozyskuje się bram znajdujących się wewnątrz obiektów należących do kategorii klasy obiektów BU.

8. Obiekt klasy KTOK: ogrodzenie trwałe nie przebiega w miejscu położenia obiektów klasy KTOK: brama, furtka.

9. Do klasy obiektów KTOK nie pozyskuje się barier rozdzielających obiekty należące do klasy KTJZ.

10. Obiekt klasy KTOK: ekran akustyczny pozyskuje się jako linię, będącą osią geometryczną tego obiektu. Bramy i furtki w nim występujące pozyskuje się obiektami klasy KTOK: brama, furtka.

11. Atrybut spocznik dla obiektu klasy KTOK: schody w ciągu komunikacyjnym przyjmuje wartość - tak, jeżeli obiekt składa się z części spoczynkowej i bieżnikowej.

12. Atrybut rodzaj obiektu komunikacyjnego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajObKomun.

Rozdział  5

Pokrycie terenu

§ 43. Kategorię klas obiektów PT pokrycie terenu obejmują następujące klasy obiektów: PTWP woda powierzchniowa, PTRW rów, PTTL teren leśny, zadrzewiony lub zakrzewiony, PTTU teren upraw trwałych i trawnik, PTCM cmentarz.

§ 44. Kategoria klas obiektów, o której mowa w § 43 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem BDZ_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem BDZ_Istnienie;

3) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

4) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe;

5) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

§  45.

1. Klasę obiektów PTWP reprezentuje woda powierzchniowa.

2. Reprezentacją geometryczną klasy obiektów PTWP jest powierzchnia.

3. Granice:

1) obiektu klasy PTWP: woda morska należy przyjąć zgodnie z granicą w bazie danych EGiB;

2) obiektów klasy PTWP: woda płynąca, woda stojąca, w przypadku położenia linii brzegowej w odległości nie większej niż 0,50 m od granicy działki ewidencyjnej lub użytku gruntowego, należy przyjąć zgodnie z granicą w bazie danych EGiB.

4. Atrybut rodzaj wody powierzchniowej przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajWodyPow.

5. Atrybut nazwa pozyskuje się z bazy danych PRNG poprzez zastosowanie relacji przestrzennej.

§  46.

1. Klasę obiektów PTRW reprezentuje rów.

2. Reprezentacją geometryczną klasy obiektów PTRW jest linia, powierzchnia.

3. Reprezentacją geometryczną obiektu klasy PTRW: obszar objęty drenowaniem jest zawsze powierzchnia.

4. Reprezentacją geometryczną obiektu klasy PTRW: rów melioracyjny, rów przydrożny jest powierzchnia lub linia, gdy szerokość koryta jest nie większa niż 0,50 m.

5. W przypadku położenia krawędzi obiektów klasy PTRW: rów przydrożny, rów melioracyjny, obszar objęty drenowaniem w odległości nie większej niż 0,30 m od granicy działki ewidencyjnej lub użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB.

6. Atrybut rodzaj rowu przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajRowu.

§  47.

1. Klasę obiektów PTTL reprezentuje teren leśny, zadrzewiony lub zakrzewiony.

2. Reprezentacją geometryczną klasy obiektów PTTL jest linia, powierzchnia.

3. Na obszarze obiektów klasy PTTL pozyskuje się obiekty bazy danych GESUT i BDOT500.

4. W przypadku położenia krawędzi obiektów klasy PTTL w odległości nie większej niż 0,50 m od granicy działki ewidencyjnej lub użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB.

5. Obiekty klas KTJZ oraz PTWP powodują segmentację obiektów klasy PTTL.

6. Atrybut rodzaj terenu leśnego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajTerenuLZZ.

§  48.

1. Klasę obiektów PTTU reprezentuje teren upraw trwałych i trawnik.

2. Reprezentacją geometryczną klasy obiektów PTTU jest powierzchnia.

3. Na obszarze obiektów klasy PTTU: plantacja, sad pozyskuje się obiekty bazy danych GESUT.

4. Na obszarze obiektu klasy PTTU: ogród działkowy pozyskuje się obiekty bazy danych GESUT klasy SUPE01, SUPE02 oraz podziemne obiekty, o których mowa w § 10 niniejszego załącznika, o wartości atrybutu funkcja przewodów, jako przesyłowy.

5. W przypadku położenia krawędzi obiektu klasy PTTU: sad w odległości nie większej niż od 0,50 m od granicy działki ewidencyjnej lub użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB.

6. Atrybut rodzaj upraw przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajUpraw.

§  49.

1. Klasę obiektów PTCM reprezentuje cmentarz.

2. Reprezentacją geometryczną klasy obiektów PTCM jest powierzchnia.

3. Na obszarze obiektów klasy PTCM: cmentarz pozyskuje się obiekty klasy KTJZ, KTCR, KTKR, obiekty bazy danych GESUT, obiekty klasy OBOP o wartości atrybutu pomnik przyrody - tak.

4. Atrybut rodzaj cmentarza przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajCment.

5. Atrybut rodzaj wyznania przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajWyzn.

Rozdział  6

Obiekty inne

§ 50. Kategorię klas obiektów OB obiekty inne obejmują następujące klasy obiektów: OBOP obiekt przyrodniczy, OBOO obiekt o znaczeniu orientacyjnym w terenie, OBMO mokradło, OBSZ szuwary.

§ 51. Kategoria klas obiektów, o której mowa w § 50 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem BDZ_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem BDZ_Istnienie;

3) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

4) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe;

5) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

§  52.

1. Klasę obiektów OBOP reprezentuje obiekt przyrodniczy.

2. Reprezentacją geometryczną klasy obiektów OBOP jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektów klasy OBOP: drzewo iglaste, drzewo liściaste, źródło jest zawsze punkt.

4. Reprezentacją geometryczną obiektu klasy OBOP: wodospad jest zawsze linia.

5. Do klasy obiektów OBOP pozyskuje się obiekty: drzewo iglaste, drzewo liściaste, o średnicy większej niż 0,20 m.

6. Do klasy obiektów OBOP nie pozyskuje się drzew owocowych oraz poszczególnych drzew występujących na terenach: działek budownictwa indywidualnego, z wyjątkiem drzew znajdujących się w odległości 5,0 m od linii rozgraniczającej, obiektów klasy PTTU, PTCM.

7. Do klasy obiektów OBOP nie pozyskuje się pojedynczych drzew występujących na terenach stanowiących zwarte obszary obiektów klasy PTTL: zadrzewienie, zakrzewienie.

8. Obiekty klasy OBOP: wodospad, źródło pozostają w relacji przestrzennej z obiektem klasy PTWP: woda płynąca.

9. Atrybut rodzaj obiektu przyrodniczego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajObPrzyrodn.

10. Atrybut pomnik przyrody przyjmuje wartość "1" dla klasy obiektów OBOP będących pomnikami przyrody, wpisanymi do Centralnego Rejestru Form Ochrony Przyrody ministra właściwego do spraw środowiska.

11. Obiektem klasy OBOP: inny obiekt przyrodniczy pozyskuje się obiekty, w szczególności: krzewy gatunków rodzimych lub obcych, wywierzyska, skałki, jary, głazy narzutowe oraz jaskinie, jeżeli obiekty te są pomnikami przyrody.

§  53.

1. Klasę obiektów OBOO reprezentuje obiekt o znaczeniu orientacyjnym w terenie.

2. Reprezentacją geometryczną klasy obiektów OBOO jest punkt, linia, powierzchnia.

3. Reprezentacją geometryczną obiektu klasy OBOO: wodowskaz jest zawsze punkt.

4. Reprezentacją geometryczną obiektów klasy OBOO: pomost lub molo, ruina zabytkowa jest zawsze powierzchnia.

5. Reprezentacją geometryczną obiektów klasy OBOO: figura, kapliczka lub krzyż przydrożny, pomnik jest punkt lub powierzchnia, gdy podstawa tych obiektów jest większa niż 2 m².

6. Reprezentacją geometryczną obiektu klasy OBOO: fontanna jest punkt lub powierzchnia, gdy wszystkie wymiary przekroju poziomego są większe niż 1,0 m.

7. Reprezentacją geometryczną obiektu klasy OBOO: mur historyczny jest linia lub powierzchnia, gdy jego szerokość jest większa niż 0,50 m.

8. Reprezentacją geometryczną obiektu klasy OBOO: inny obiekt orientacyjny jest:

1) punkt, jeżeli wszystkie wymiary jego przekroju są nie większe niż 0,50 m;

2) linia, jeżeli jeden z wymiarów jego przekroju jest większy od 0,50 m;

3) powierzchnia, jeżeli wszystkie wymiary jego przekroju są większe od 0,50 m.

9. Obiekt klasy OBOO: wodowskaz pozyskuje się, jeżeli należy do sieci urządzeń hydrometrycznych użytkowanych przez Instytut Meteorologii i Gospodarki Wodnej.

10. Obiekt klasy OBOO: fontanna pozostaje w relacji przestrzennej z obiektami bazy danych GESUT, należącymi do klasy obiektów SUPE, SUPW.

11. Obiekty klasy OBOO: pomost lub molo pozostają w relacji przestrzennej z obiektami klasy PTWP.

12. Atrybut rodzaj obiektu orientacyjnego przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajObOrient.

§  54.

1. Klasę obiektów OBMO reprezentuje mokradło.

2. Reprezentacją geometryczną klasy obiektów OBMO jest powierzchnia.

3. Atrybut rodzaj mokradła przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajMokradla.

§  55.

1. Klasę obiektów OBSZ reprezentują szuwary.

2. Reprezentacją geometryczną klasy obiektów OBSZ jest powierzchnia.

Rozdział  7

Rzeźba terenu

§ 56. Kategorię klasy obiektów RT rzeźba terenu obejmuje następująca klasa obiektów: RTPW punkt o określonej wysokości.

§ 57. Kategoria klasy obiektów, o której mowa w § 56 niniejszego załącznika, posiada wspólne atrybuty:

1) źródło, który przyjmuje wartości zgodnie ze słownikiem BDZ_Zrodlo;

2) istnienie, który przyjmuje wartości zgodnie ze słownikiem BDZ_Istnienie;

3) operat techniczny, który przyjmuje wartości zgodnie ze słownikiem BT_OperatTech;

4) data pomiaru, wymagany dla obiektu, który przyjmuje wartość ze słownika GES_Zrodlo jako: pomiarNaOsnowe;

5) informacja dodatkowa, który pozwala na przekazanie informacji dodatkowych o obiekcie.

§  58.

1. Klasę obiektów RTPW reprezentuje punkt o określonej wysokości.

2. Reprezentacją geometryczną klasy obiektów RTPW jest punkt.

3. Atrybut rodzaj punktu przyjmuje wartości zgodnie ze słownikiem BDZ_RodzajPunktu.

4. Atrybut wysokość przyjmuje wartości z dokładnością zapisu do 0,10 m dla punktu wysokościowego naturalnego oraz z dokładnością do 0,01 m dla punktu wysokościowego sztucznego.

5. Atrybuty wysokość góry i wysokość dołu przyjmują wartości z dokładnością zapisu do 0,01 m dla punktu wysokościowego sztucznego.

ZAŁĄCZNIK Nr  4

SCHEMATY APLIKACYJNE UML I GML DLA BAZY DANYCH GESUT I BDOT500 ORAZ MODELU PODSTAWOWEGO

Rozdział  1

Założenia podstawowe

§ 1. Na treść niniejszego załącznika składają się:

1) schemat aplikacyjny UML dla bazy danych GESUT;

2) schemat aplikacyjny UML dla BDOT500;

3) schemat aplikacyjny GML dla bazy danych GESUT;

4) schemat aplikacyjny GML dla BDOT500;

5) schemat aplikacyjny UML dla Modelu Podstawowego;

6) schemat aplikacyjny GML dla Modelu Podstawowego.

§ 2. Schematy aplikacyjne UML, o których mowa w § 1 niniejszego załącznika, zawierają minimalne wymagania dotyczące bazy danych GESUT i BDOT500. W przypadku konieczności rozszerzenia ich treści postępuje się zgodnie z poniższymi warunkami:

1) na opis każdej grupy obiektów, której reprezentantem w schemacie aplikacyjnym UML jest klasa, składają się: nazwa klasy i nazwa stereotypu, atrybuty klasy, relacje łączące klasy między sobą wraz z rolami klas oraz ograniczenia nałożone na wartości atrybutów i ich liczności oraz na relacje i liczności obiektów w relacji;

2) ograniczenia są określone w języku polskim i OCL (Object Constraint Language) wersji 2.2 opracowanej przez OMG (Object Management Group);

3) w schemacie aplikacyjnym UML przyjmuje się stereotypy, wyszczególnione w tabeli nr 1;

 Tabela nr 1

Stereotyp	Element modelu	Opis
applicationSchema	pakiet	schemat aplikacyjny
CodeList	klasa	lista predefiniowanych wartości, którą można rozszerzyć
DataType	klasa	definicja strukturalnego typu danych
enumeration		stała lista predefiniowanych wartości (nie można rozszerzać)
FeatureType	klasa	typ obiektu przestrzennego
Union	klasa	strukturalny typ danych, dla którego dokładnie jeden z atrybutów musi wystąpić
Voidable	atrybut	rozszerzenie profilu UML - odnosi się do wartości specjalnych

4) podczas wypełniania poszczególnych cech typów obiektów przestrzennych, w przypadku niemożności ich wypełnienia dla konkretnych wystąpień (instancji) tych typów z powodu braku informacji lub też w szczególnych przypadkach niemożności zastosowania danej cechy w odniesieniu do pojedynczego konkretnego obiektu, stosuje się atrybut specjalny, który będzie przekazywał informację o przyczynach niewypełnienia elementu, przy czym:

a) atrybut specjalny można stosować tylko do tych cech typów obiektów przestrzennych, które opisane są stereotypem «Voidable»,

b) wartości, jakie może przybierać atrybut specjalny określa tabela nr 2.

 Tabela nr 2

Wartość (w języku polskim)	Definicja	Wartość
nie stosuje się	nie ma zastosowania w danym kontekście	inapplicable
brak danych	wartość atrybutu nie jest obecnie znana, ale wartość ta może też nie istnieć	missing
tymczasowy brak danych	wartość atrybutu będzie znana w późniejszym terminie	template
nieznany	wartość atrybutu nie jest znana, ale prawdopodobnie istnieje	unknown
zastrzeżony	wartość atrybutu jest zastrzeżona	withheld

Rozdział  2

Schemat aplikacyjny UML dla bazy danych GESUT

§ 3. Schemat aplikacyjny UML dla bazy danych GESUT przedstawiają poniższe diagramy.

Diagram: GESUT

wzór

Diagram: Slowniki

wzór

Rozdział  3

Schemat aplikacyjny UML dla BDOT500

§ 4. Schemat aplikacyjny UML dla BDOT500 przedstawiają poniższe diagramy.

Diagram: Budowle i urządzenia

wzór

Diagram: Komunikacja i transport

wzór

Diagram: Obiekty inne

wzór

Diagram: Pokrycie terenu

wzór

Diagram: Rzeźba terenu

wzór

Diagram: Slowniki

wzór

Rozdział  4

Schemat aplikacyjny GML dla bazy danych GESUT

§ 5. Schemat aplikacyjny GML dla bazy danych GESUT przedstawiony jest poniżej.

grafika

Rozdział  5

Schemat aplikacyjny GML dla BDOT500

§ 6. Schemat aplikacyjny GML dla BDOT500 przedstawiony jest poniżej.

grafika

Rozdział  6

Schemat aplikacyjny UML dla Modelu Podstawowego

§ 7. Schemat aplikacyjny UML dla Modelu Podstawowego przedstawiają poniższe diagramy.

wzór

Rozdział  7

Schemat aplikacyjny GML dla Modelu Podstawowego

§ 8. Schemat aplikacyjny GML dla Modelu Podstawowego przedstawiony jest poniżej.

grafika

ZAŁĄCZNIK Nr  5

WYKAZ OBIEKTÓW STANOWIĄCYCH TREŚĆ MAPY ZASADNICZEJ

Lp.	Obiekt	Baza danych wykorzystywana do pozyskania obiektu
1.	punkt osnowy poziomej podstawowej	baza danych PRPOG
2.	punkt osnowy wysokościowej podstawowej
3.	punkt osnowy poziomej szczegółowej	BDSOG
4.	punkt osnowy wysokościowej szczegółowej
5.	państwo	baza danych PRG
6.	województwo
7.	powiat
8.	gmina
9.	jednostka ewidencyjna	baza danych EGiB
10.	obręb ewidencyjny
11.	działka ewidencyjna
12.	punkt granicy państwa stabilizowany trwale
13.	punkt graniczny stabilizowany trwale
14.	punkt graniczny niestabilizowany
15.	budynek mieszkalny jednorodzinny
16.	budynek o dwóch mieszkaniach
17.	budynek o trzech i więcej mieszkaniach
18.	budynek zbiorowego zamieszkania
19.	budynek biurowy
20.	budynek hotelu
21.	budynek zakwaterowania turystycznego, pozostały
22.	budynek handlowo-usługowy
23.	budynek łączności, dworca i terminalu
24.	budynek garażu
25.	budynek przemysłowy
26.	zbiornik, silos i budynek magazynowy
27.	ogólnodostępny obiekt kulturalny
28.	budynek muzeum i biblioteki
29.	budynek szkoły i instytucji badawczej
30.	budynek kultury fizycznej
31.	budynek szpitala i zakładu opieki medycznej
32.	budynek gospodarstwa rolnego
33.	budynek przeznaczony do sprawowania kultu religijnego i czynności religijnych
34.	pozostały budynek niemieszkalny, gdzie indziej nie wymieniony
35.	obiekt budowlany wpisany do rejestru zabytków i objęty indywidualną ochroną konserwatorską oraz nieruchome, archeologiczne dobro kultury
36.	część budynku wyodrębniona ze względu na liczbę kondygnacji naziemnych
37.	część kondygnacji podziemnej budynku, która nie zawiera się w obrysie części naziemnej
38.	łącznik
39.	inny blok budynku
40.	taras
41.	weranda, ganek
42.	wiatrołap
43.	schody
44.	nawis
45.	podpora obiektu trwale związanego z budynkiem
46.	rampa
47.	wjazd do podziemia
48.	podjazd dla osób niepełnosprawnych
49.	przejazd przez budynek
50.	inny obiekt trwale związany z budynkiem
51.	grunty orne
52.	grunty pod stawami
53.	łąki trwałe
54.	pastwiska trwałe
55.	rowy
56.	sady
57.	użytki rolne zabudowane
58.	grunty zadrzewione i zakrzewione
59.	lasy
60.	drogi
61.	tereny kolejowe
62.	tereny mieszkaniowe
63.	tereny przemysłowe
64.	tereny rekreacyjno-wypoczynkowe
65.	użytki kopalne
66.	zurbanizowane tereny niezabudowane
67.	inne tereny komunikacyjne
68.	inne tereny zabudowane
69.	użytki ekologiczne
70.	nieużytki
71.	grunty pod morskimi wodami wewnętrznymi
72.	grunty pod wodami powierzchniowymi płynącymi
73.	grunty pod wodami powierzchniowymi stojącymi
74.	tereny różne
75.	estakada	BDOT500
76.	kładka dla pieszych
77.	most
78.	wiadukt
79.	inna budowla inżynierska
80.	jaz ruchomy lub zastawka piętrząca
81.	jaz stały
82.	śluza
83.	zapora
84.	inna budowla hydrotechniczna
85.	basen
86.	bieżnia
87.	kort tenisowy
88.	plac gier i zabaw
89.	plac sportowy
90.	skocznia narciarska
91.	sztuczny stok
92.	tor saneczkowy
93.	tor żużlowy
94.	inna budowla sportowa
95.	chłodnia kominowa
96.	komin przemysłowy
97.	wieża ciśnień
98.	wieża przeciwpożarowa
99.	wieża szybu kopalnianego
100.	wieża widokowa
101.	inna wysoka budowla techniczna
102.	zbiornik na ciecz
103.	zbiornik na materiały pędne lub gaz
104.	zbiornik na materiały sypkie
105.	inny zbiornik techniczny
106.	ostroga
107.	ściana oporowa
108.	nasyp
109.	skarpa nieumocniona
110.	skarpa umocniona
111.	wał przeciwpowodziowy lub grobla
112.	wykop
113.	inna budowla ziemna
114.	kolej linowa
115.	odbój lub dalba
116.	poler
117.	suwnica
118.	taśmociąg
119.	wyciąg narciarski
120.	inne urządzenie transportowe
121.	estrada
122.	murek oporowy
123.	peron
124.	podpora
125.	przepust
126.	rampa
127.	reklama lub tablica informacyjna
128.	śmietnik
129.	trybuna
130.	wiata
131.	wiata przystankowa
132.	inna budowla
133.	jezdnia
134.	plac
135.	alejka
136.	chodnik
137.	pasaż
138.	ulica
139.	krawężnik
140.	tor kolejowy
141.	tor metra
142.	tor tramwajowy
143.	bród
144.	przeprawa łodziami
145.	przeprawa promowa
146.	bariera drogowa ochronna
147.	brama
148.	ekran akustyczny
149.	furtka
150.	ogrodzenie trwałe
151.	schody w ciągu komunikacyjnym
152.	woda morska
153.	woda płynąca
154.	woda stojąca
155.	rów melioracyjny
156.	rów przydrożny
157.	obszar objęty drenowaniem
158.	las iglasty
159.	las liściasty
160.	las mieszany
161.	zadrzewienie
162.	zakrzewienie
163.	ogród działkowy
164.	plantacja
165.	sad
166.	trawnik
167.	cmentarz komunalny
168.	cmentarz wojenny
169.	cmentarz wyznaniowy
170.	cmentarz inny
171.	drzewo iglaste
172.	drzewo liściaste
173.	wodospad
174.	źródło
175.	inny obiekt przyrodniczy
176.	figura, kapliczka lub krzyż przydrożny
177.	fontanna
178.	mur historyczny
179.	pomnik
180.	pomost lub molo
181.	ruina zabytkowa
182.	wodowskaz
183.	inny obiekt orientacyjny
184.	bagno
185.	teren podmokły
186.	szuwary
187.	punkt wysokościowy naturalny
188.	punkt wysokościowy sztuczny
189.	przewód benzynowy	baza danych GESUT
190.	przewód ciepłowniczy o wysokim parametrze - wodny
191.	przewód ciepłowniczy o niskim parametrze - wodny
192.	przewód ciepłowniczy dwuprzewodowy - parowy
193.	przewód ciepłowniczy jednoprzewodowy - parowy
194.	przewód ciepłowniczy
195.	przewód elektroenergetyczny najwyższego napięcia
196.	przewód elektroenergetyczny wysokiego napięcia
197.	przewód elektroenergetyczny średniego napięcia
198.	przewód elektroenergetyczny niskiego napięcia
199.	przewód elektroenergetyczny oświetleniowy
200.	przewód elektroenergetyczny
201.	przewód gazowy wysokiego ciśnienia
202.	przewód gazowy podwyższonego średniego ciśnienia
203.	przewód gazowy średniego ciśnienia
204.	przewód gazowy niskiego ciśnienia
205.	przewód gazowy
206.	przewód kanalizacyjny deszczowy
207.	przewód kanalizacyjny lokalny
208.	przewód kanalizacyjny ogólnospławny
209.	przewód kanalizacyjny przemysłowy
210.	przewód kanalizacyjny sanitarny
211.	przewód kanalizacyjny
212.	przewód naftowy
213.	przewód telekomunikacyjny
214.	przewód wodociągowy ogólny
215.	przewód wodociągowy lokalny
216.	przewód wodociągowy
217.	przewód niezidentyfikowany
218.	przewód inny
219.	kanalizacja kablowa
220.	kanał ciepłowniczy
221.	rura ochronna
222.	inna obudowa przewodu
223.	kanał technologiczny
224.	komora podziemna
225.	osadnik piaskowy
226.	parking lub garaż
227.	przejście podziemne
228.	tunel drogowy
229.	tunel kolejowy
230.	tunel metra
231.	tunel tramwajowy
232.	schron lub bunkier
233.	inna budowla podziemna
234.	dystrybutor paliw
235.	hydrant
236.	hydrofornia
237.	kontener telekomunikacyjny
238.	kratka ściekowa
239.	odwodnienie liniowe
240.	osadnik kanalizacji lokalnej (dół Chambeau)
241.	przepompownia
242.	słupek telekomunikacyjny
243.	słupowa stacja transformatorowa
244.	stacja gazowa
245.	stacja transformatorowa
246.	studnia
247.	studnia głębinowa
248.	studzienka
249.	sygnalizator świetlny
250.	szafa kablowa
251.	szafa oświetleniowa
252.	szafa sterownicza
253.	szafka gazowa
254.	trójnik
255.	właz
256.	wylot kanału
257.	wywietrznik
258.	zasuwa
259.	zawór
260.	zbiornik
261.	zdrój uliczny
262.	złącze kablowe
263.	niezidentyfikowane urządzenie techniczne
264.	inne urządzenie techniczne
265.	punkt o określonej wysokości
266.	latarnia
267.	maszt oświetleniowy
268.	maszt telekomunikacyjny
269.	słup
270.	słup łączony
271.	słup kratowy
272.	słup trakcji kolejowej
273.	słup trakcji tramwajowej
274.	słup trakcji trolejbusowej
275.	turbina wiatrowa
276.	wieża telekomunikacyjna
277.	inny słup lub maszt
278.	korytarz przesyłowy

ZAŁĄCZNIK Nr  6

KATALOG OBIEKTÓW STANOWIĄCYCH TREŚĆ MAPY ZASADNICZEJ ORAZ MODELU PODSTAWOWEGO

Rozdział  1

Założenia podstawowe

§ 1. Na treść niniejszego załącznika składają się:

1) katalog obiektów stanowiących treść mapy zasadniczej;

2) katalog obiektów Modelu Podstawowego.

Rozdział  2

Katalog obiektów stanowiących treść mapy zasadniczej

§ 2. Katalog obiektów stanowiących treść mapy zasadniczej przedstawiają poniższe tabele.

Klasa: MZ_OgolnyObiekt

	Nazwa:	Ogólny obiekt
	Definicja:	Klasa, która jest abstrakcyjną reprezentacją dowolnego obiektu umieszczanego na mapie zasadniczej.
	Klasa bazowa:
	Stereotypy:	«FeatureType»
Relacja:
	Typ:	Association
	Rola:	EGiB
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do bazy danych EGiB (zgodnie z zał. nr 5, punkty 9-74) w zakresie:
		- punktu 9, atrybuty pozyskane z klasy EGB_JEW: geometria, identyfikator jednostki ewidencyjnej, nazwa własna,
		- punktu 10, atrybuty pozyskane z klasy EGB_OBR: geometria, identyfikator obrębu ewidencyjnego, nazwa własna,
		- punktu 11, atrybuty pozyskane z klasy EGB_DZE: geometria, identyfikator działki ewidencyjnej,
		- punktu 12-14, atrybuty pozyskane z klasy EGB_PZG: geometria, identyfikator punktu granicznego, kod stabilizacji, kod rzędu granicy,
		- punktów 15-35, atrybuty pozyskane z klas: EGB_BUD: geometria, identyfikator budynku, status budynku, liczba kondygnacji podziemnych, liczba kondygnacji naziemnych, klasa budynku wg PKOB, EGB_ADR: numer porządkowy,
		- punktów 36-39, 44, 49 atrybuty pozyskane z klasy
		EGB_BLB: geometria, numer najniższej kondygnacji
		bloku, numer najwyższej kondygnacji bloku, rodzaj
		bloku,
		- punktów 40-43, 45-48, 50 atrybut pozyskany z klasy EGB_OZB: geometria, rodzaj obiektu trwale związanego z budynkiem,
		- punktów 51-59, 69, atrybuty pozyskane z EGB_UZG: geometria, oznaczenie rodzaju użytku gruntowego (w tym ustalonego prawnie użytku ekologicznego), EGB_KKL: geometria, rodzaj użytku gruntowego według operatu gleboznawczej klasyfikacji gruntów, oznaczenie klasy gruntu,
		- punktów 60-68, 70-74, atrybuty pozyskane z EGB_UZG: geometria, rodzaj użytku gruntowego według operatu gleboznawczej klasyfikacji gruntów.
Relacja:
	Typ:	Association
	Rola:	PRG
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do bazy danych PRG (zgodnie z zał. nr 5, punkty 5-8) w zakresie atrybutów pozyskanych z klasy bazy danych PRG_JednostkaPodzialuAdministracyjnego: geometria, nazwa, kod jednostki (jako atrybut identyfikator TERYT w BDOT500).
Relacja:
	Typ:	Association
	Rola:	obiektKarto
	Dziedzina:	KR_ObiektKarto
	Liczność:	1
	Definicja:	Określa atrybuty (w tym idIIP) i parametry niezbędne do przedstawienia kartograficznego obiektu, do którego jest referencja.
Relacja:
	Typ:	Association
	Rola:	GESUT
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do bazy danych GESUT (zgodnie z zał. nr 5, punkty 189-278) w zakresie wszystkich atrybutów klas obiektów.
Relacja:
	Typ:	Association
	Rola:	BDOT500
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do BDOT500 (zgodnie z zał. nr 5, punkty 75-137 oraz 139-188) w zakresie wszystkich atrybutów klas obiektów oraz punkt 138 w zakresie atrybutu nazwa.
Relacja:
	Typ:	Association
	Rola:	BDSOG
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do BDSOG (zgodnie z zał. nr 5, punkty 3 i 4) w zakresie atrybutów pozyskanych z klasy OS_OgolnyPunktOsnowy: geometria, nr punktu osnowy, rodzaj osnowy, klasa osnowy.
Relacja:
	Typ:	Association
	Rola:	PRPOG
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Referencja do bazy danych PRPOG (zgodnie z zał. nr 5, punkty 1 i 2) w zakresie atrybutów pozyskanych z klasy OS_OgolnyPunktOsnowy : geometria, nr punktu osnowy, rodzaj osnowy, klasa osnowy.
Ograniczenie:
	Nazwa:	liczba obiektów
	Język naturalny:	Liczba obiektów wchodzących w skład mapy zasadniczej musi być większa od zera.
	OCL:

Klasa: BT_ReferencjaDoObiektu

	Nazwa:	referencja do obiektu
	Definicja:	Typ wyboru pozwalający na zdefiniowanie bezpośredniej (informacja o obiekcie zapisana bezpośrednio w strukturze atrybutu definiującego odwołanie) lub pośredniej (podanie identyfiktora IIP obiektu) referencji do instancji typu obiektu dostępnej w ramach infrastruktury informacji przestrzennej (IIP).
	Klasa bazowa:
	Stereotypy:	«Union»
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do bazy danych EGiB (zgodnie z zał. nr 5, punkty 9-74).
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do bazy danych PRG (zgodnie z zał. nr 5, punkty 5-8).
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do bazy danych GESUT (zgodnie z zał. nr 5,
		punkty 189-278).
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do BDOT500 (zgodnie z zał. nr 5, punkty 75-188).
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do BDSOG (zgodnie z zał. nr 5, punkty 3 i 4).
Relacja:
	Typ:	Association
	Rola:
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..*
	Definicja:	Referencja do bazy danych PRPOG (zgodnie z zał. nr 5 punkty 1 i 2).

Klasa: KR_ObiektKarto

	Nazwa:	Obiekt kartograficzny
	Definicja:	Obiekt kartograficzny, który powstaje dla każdego obiektu z bazy danych umieszczanego na mapie.
	Klasa bazowa:
	Stereotypy:	«FeatureType»
Relacja:
	Typ:	Association
	Rola:	mz_ogolnyObiekt
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..1
	Definicja:	Określenie sposobu referencji do mapy zasadniczej.

Rozdział  3

Katalog obiektów Modelu Podstawowego

§ 3. Katalog obiektów Modelu Podstawowego przedstawiają poniższe tabele.

Klasa: BT_Baza

	Nazwa:	rodzaj pracy
	Definicja:	Określa nazwy dostępnych baz danych.
	Stereotypy:	«Enumeration»
Atrybut:
	Nazwa:	EGiB
	Nazwa (pełna):	ewidencja gruntów i budynków
	Definicja:	Ewidencja gruntów i budynków.
Atrybut:
	Nazwa:	GESUT
	Nazwa (pełna):	geodezyjna ewidencja sieci uzbrojenia terenu
	Definicja:	Geodezyjna ewidencja sieci uzbrojenia terenu.
Atrybut:
	Nazwa:	BDNMT
	Nazwa (pełna):	baza danych numerycznego modelu terenu
	Definicja:	Baza danych numerycznego modelu terenu.
Atrybut:
	Nazwa:	BDOrto
	Nazwa (pełna):	baza danych ortofotomapy
	Definicja:	Baza danych ortofotomapy.
Atrybut:
	Nazwa:	BDOT10k
	Nazwa (pełna):	baza danych obiektów topograficznych o szczegółowości 1:10 000
	Definicja:	Baza danych obiektów topograficznych o szczegółowości 1:10 000.
Atrybut:
	Nazwa:	BDOT500
	Nazwa (pełna):	baza danych obiektów topograficznych o szczegółowości do 1:500
	Definicja:	Baza danych obiektów topograficznych o szczegółowości do 1:500.
Atrybut:
	Nazwa:	BDSOG
	Nazwa (pełna):	baza danych szczegółowych osnów geodezyjnych
	Definicja:	Baza danych szczegółowych osnów geodezyjnych.
Atrybut:
	Nazwa:	BDZLiS
	Nazwa (pełna):	baza danych zobrazowań lotniczych i satelitarnych
	Definicja:	Baza danych zobrazowań lotniczych i satelitarnych.
Atrybut:
	Nazwa:	EMUiA
	Nazwa (pełna):	ewidencja miejscowości, ulic i adresów
	Definicja:	Ewidencja miejscowości, ulic i adresów.
Atrybut:
	Nazwa:	PRG
	Nazwa (pełna):	państwowy rejestr granic
	Definicja:	Państwowy rejestr granic.
Atrybut:
	Nazwa:	PRNG
	Nazwa (pełna):	państwowy rejestr nazw geograficznych
	Definicja:	Państwowy rejestr nazw geograficznych.
Atrybut:
	Nazwa:	PRPOG
	Nazwa (pełna):	państwowy rejestr podstawowych osnów geodezyjnych
	Definicja:	Państwowy rejestr podstawowych osnów geodezyjnych.
Atrybut:
	Nazwa:	RCiWN
	Nazwa (pełna):	rejestr cen i wartości nieruchomości
	Definicja:	Rejestr cen i wartości nieruchomości.
Atrybut:
	Nazwa:	BDOO
	Nazwa (pełna):	baza danych obiektów ogólnogeograficznych
	Definicja:	Baza danych obiektów ogólnogeograficznych.

Klasa: BT_CyklZyciaInfo

	Nazwa:	cykl życia - info
	Definicja:	Typ reprezentujący cykl życia wersji obiektu w zbiorze danych.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	koniecWersjiObiektu
	Nazwa (pełna):	koniec okresu życia wersji
	Dziedzina:	DateTime
	Liczność:	0..1
	Definicja:	Data i czas kiedy wersja obiektu została 'wycofana' ze zbioru danych.
Atrybut:
	Nazwa:	poczatekWersjiObiektu
	Nazwa (pełna):	początek okresu życia wersji
	Dziedzina:	DateTime
	Liczność:	1
	Definicja:	Data i czas, kiedy wersja obiektu została wprowadzona lub zmieniona w zbiorze danych.
Ograniczenie:
	Nazwa:	koniec wersji obiektu
	Język naturalny:	Data wprowadzona jako wartość atrybutu koniecWersjiObiektu musi być późniejsza niż wartość arybutupoczatekWersjiObiektu.
	OCL:	inv: self.koniecWersjiObiektu.isAfter(self.poczatekWersjiObiektu)

Klasa: BT_Dokument

	Nazwa:	dokument
	Definicja:	Rzeczowe świadectwo jakiegoś zjawiska sporządzone w formie właściwej dla danego czasu i miejsca.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	data
	Nazwa (pełna):	data
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data wystawienia, publikacji lub wejścia w życie dokumentu (aktu).
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Opis dokumentu.
Atrybut:
	Nazwa:	rodzaj
	Nazwa (pełna):	rodzaj
	Dziedzina:	DC_RodzajDokumentu
	Liczność:	1
	Definicja:	Rodzaj dokumentu.
Atrybut:
	Nazwa:	status
	Nazwa (pełna):	status
	Dziedzina:	DC_StatusDokumentuKod
	Liczność:	1
	Definicja:	Status dokumentu.
Atrybut:
	Nazwa:	sygnatura
	Nazwa (pełna):	sygnatura
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Sygnatura dokumentu nadana przez twórcę.
Atrybut:
	Nazwa:	tytul
	Nazwa (pełna):	tytuł
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tytuł lub nazwa dokumentu.
Atrybut:
	Nazwa:	wydawca
	Nazwa (pełna):	wydawca
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Organ/osoba wydająca dokument.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Zasób sieciowy, np. adres URL, pod którym dostępny jest tekst dokumentu.

Klasa: BT_OperatTech

	Nazwa:	geodezyjna dokumentacja techniczna
	Definicja:	Opisuje geodezyjną dokumentację techniczną.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	dataUtworzenia
	Nazwa (pełna):	data utworzenia
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data utworzenia operatu.
Atrybut:
	Nazwa:	idOpracowania
	Nazwa (pełna):	identyfikator opracowania
	Dziedzina:	CharacterString
	Liczność:	1..*
	Definicja:	Identyfikator opracowania, w ramach którego powstała dokumentacja.
Atrybut:
	Nazwa:	idZgloszenia
	Nazwa (pełna):	identyfikator zgłoszenia
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Identyfikator zgłoszenia do ośrodka dokumentacji geodezyjnej i kartograficznej.
	Stereotypy:	«Voidable»
Atrybut:
	Nazwa:	metadane
	Nazwa (pełna):	metadane
	Dziedzina:	MD_Metadata
	Liczność:	1
	Definicja:	Metadane opisujące operat techniczny.
Atrybut:
	Nazwa:	odniesienieDoBazy
	Nazwa (pełna):	odniesienie do bazy danych
	Dziedzina:	BT_Baza
	Liczność:	1..*
	Definicja:	Określenie prowadzonych baz danych, do których odnoszą się pewne elementy opracowania.
Atrybut:
	Nazwa:	wykonawca
	Nazwa (pełna):	wykonawca
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1
	Definicja:	Wykonawca prac geodezyjnych i kartograficznych.
Atrybut:
	Nazwa:	zasiegRoboty
	Nazwa (pełna):	zasięg roboty
	Dziedzina:	LinearRing
	Liczność:	1
	Definicja:	Zasięg prac geodezyjnych i kartograficznych zdefiniowany w postaci zamkniętego wieloboku.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Zasób sieciowy, np. adres URL, pod którym znajduje się dokumentacja lub jej części.
Atrybut:
	Nazwa:	zawartosc
	Nazwa (pełna):	zawartość
	Dziedzina:	BT_Zbior
	Liczność:	1..*
	Definicja:	Zawartość dokumentacji.
Atrybut:
	Nazwa:	zleceniodawca
	Nazwa (pełna):	zleceniodawca
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1
	Definicja:	Zleceniodawca, który zlecił utworzenie dokumentacji lub opracowania, w ramach którego powstała dokumentacja.
	Stereotypy:	«Voidable»
Ograniczenie:
	Nazwa:	warunek na zasób sieciowy
	Język naturalny:	Jeśli jakaś część operatu technicznego jest w postaci elektronicznej, to zasób sieciowy musi być różny od zera.
	OCL:	inv: self.postacElektroniczna='true' implies self.zasobSieciowy -->notEmpty

Klasa: BT_Identyfikator

	Nazwa:	identyfikator IIP
	Definicja:	Typ reprezentujący unikalny identyfikator obiektu nadawany przez dostawcę zbioru danych. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	lokalnyId
	Nazwa (pełna):	identyfikator lokalny
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Lokalny identyfikator obiektu przestrzennego nadawany przez dostawcę zbioru danych. Identyfikator musi być unikalny w zakresie przestrzeni nazw, tzn. że żaden obiekt nie może mieć takiego samego identyfikatora. Unikalność identyfikatora w przestrzeni nazw gwarantuje dostawca zbioru danych.
Atrybut:
	Nazwa:	przestrzenNazw
	Nazwa (pełna):	przestrzeń nazw
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa przestrzeni nazw identyfikującej zbiór danych, z którego pochodzi obiekt przestrzenny.
Atrybut:
	Nazwa:	wersjaId
	Nazwa (pełna):	identyfikator wersji
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Identyfikator poszczególnej wersji obiektu przestrzennego. Jeżeli specyfikacja obiektu zawiera informacje o cyklu życia obiektu, identyfikator wersji jest używany do rozróżnienia poszczególnych wersji obiektu. W zestawie wszystkich wersji danego obiektu identyfikator wersji musi być unikalny.
Ograniczenie:
	Nazwa:	dozwolone znaki dla atrybutów lokalnyId i przestrzenNazw
	Język naturalny:	Atrybuty lokalnyId i przestrzenNazw mogą być zdefiniowane tylko przy użyciu następującego zestawu znaków: {"A"..."Z", "a"..."z", "0"..."9", "_",".", "-"}. Dozwolone są tylko litery alfabetu łacińskiego, cyfry, podkreślenie, kropka i myślnik.
	OCL:	inv: let allowedChar : Set {'A'..'Z', 'a'..'z', '0'..'9', '_', '.', '-'} in (przestrzenNazw.element->forAll( char | allowedChar->exists(char)) and lokalnyId.element->forAll( char | allowedChar->exists( char ) ))

Klasa: BT_ReferencjaDoObiektu

	Nazwa:	referencja do obiektu
	Definicja:	Typ wyboru pozwalający na zdefiniowanie bezpośredniej (informacja o obiekcie zapisana bezpośrednio w strukturze atrybutu definiującego odwołanie) lub pośredniej (podanie identyfikatora IIP obiektu) referencji do instancji typu obiektu dostępnej w ramach infrastruktury informacji przestrzennej (IIP).
	Stereotypy:	«Union»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identifikator Infrastruktury Informacji Przestrzennej
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu infrastruktury informacji przestrzennej, do którego jest referencja.
Relacja:
	Typ:	Association
	Rola:	obiekt
	Dziedzina:	BT_ReferencyjnyObiektPrzestrzenny
	Liczność:	1
	Definicja:	Obiekt infrastruktury informacji przestrzennej.
Relacja:
	Typ:	Association
	Rola:	obiektKarto
	Dziedzina:	KR_ObiektKarto
	Liczność:	1..*
	Definicja:	Określa atrybuty (w tym idIIP) i parametry niezbędne do przedstawienia kartograficznego obiektu, do którego jest referencja.
Relacja:
	Typ:	Association
	Rola:	pktWysKarto
	Dziedzina:	KR_PktWys
	Liczność:	0..1
	Definicja:	Referencja do punktu wysokościowego, który będzie przedstawiony na mapie.
Relacja:
	Typ:	Association
	Rola:	liniaWysKarto
	Dziedzina:	KR_LiniaWys
	Liczność:	0..*
	Definicja:	Referencja do obiektów, które były podstawą określenia położenia linii o konkretnej wysokości.

Klasa: BT_RodzajElementu

	Nazwa:	rodzaj elementu
	Definicja:	Określa rodzaj zawartości zbioru danych, np. sprawozdanie techniczne, protokół, szkic polowy.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	dowodyIKopieDoreczen
	Nazwa (pełna):	dowody i kopie doręczeń
	Definicja:	Dowody doręczeń zawiadomień i kopie doręczeń wezwań.
Atrybut:
	Nazwa:	dziennikPomiaru
	Nazwa (pełna):	dziennik pomiaru
	Definicja:	Dziennik pomiarowy.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny rodzaj.
Atrybut:
	Nazwa:	protokol
	Nazwa (pełna):	protokół
	Definicja:	Protokoły przyjęcia granic, ustalenia granic, wznowienia znaków granicznych, wyznaczenia punktów granicznych, kopie protokołów granicznych.
Atrybut:
	Nazwa:	roboczaBazaDanych
	Nazwa (pełna):	robocza baza danych
	Definicja:	Robocze bazy danych zapisane na nośniku informatycznym zgodne z odpowiednim schematem GML lub zapisane w innym formacie uzgodnionym między wykonawcą prac geodezyjnych lub kartograficznych a organem prowadzącym PZGiK.
Atrybut:
	Nazwa:	sprawozdanieTechniczne
	Nazwa (pełna):	sprawozdanie techniczne
	Definicja:	Sprawozdanie techniczne określa cel, zakres rzeczowy i terytorialny wykonywanych prac geodezyjnych lub kartograficznych, wykonawcę oraz opisuje przebieg i rezultaty wykonywanych prac geodezyjnych i kartograficznych.
Atrybut:
	Nazwa:	szkicPomiarowy
	Nazwa (pełna):	szkic pomiarowy
	Definicja:	Szkic polowy lub kopia mapy.

Klasa: BT_UkladGeod

	Nazwa:	geodezyjny układ odniesienia
	Definicja:	Układ współrzędnych, w którym zostały wyrównane współrzędne punktów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	ETRF2000
	Nazwa (pełna):	geodezyjny układ odniesienia ETRF2000
	Definicja:	Geodezyjny układ odniesienia ETRF2000.
Atrybut:
	Nazwa:	ETRF2008
	Nazwa (pełna):	geodezyjny układ odniesienia ETRF2008
	Definicja:	Geodezyjny układ odniesienia ETRF2008.
Atrybut:
	Nazwa:	EUREF89
	Nazwa (pełna):	geodezyjny układ odniesienia EUREF89
	Definicja:	Geodezyjny układ odniesienia EUREF89.
Atrybut:
	Nazwa:	Pulkowo42
	Nazwa (pełna):	geodezyjny układ odniesienia Pułkowo42
	Definicja:	Geodezyjny układ odniesienia Pułkowo42.
Atrybut:
	Nazwa:	PUWP1942
	Nazwa (pełna):	układ współrzędnych płaskich PUWP1942
	Definicja:	Układ współrzędnych płaskich PUWP1942.
Atrybut:
	Nazwa:	PUWP1965
	Nazwa (pełna):	układ współrzędnych płaskich PUWP1965
	Definicja:	Układ współrzędnych płaskich PUWP1965.
Atrybut:
	Nazwa:	PUWP1992
	Nazwa (pełna):	państwowy układ współrzędnych płaskich PUWP1992
	Definicja:	Państwowy układ współrzędnych płaskich PUWP1992.
Atrybut:
	Nazwa:	PUWP2000
	Nazwa (pełna):	państwowy układ współrzędnych płaskich PUWP2000
	Definicja:	Państwowy układ współrzędnych płaskich PUWP2000.
Atrybut:
	Nazwa:	PUWPBG
	Nazwa (pełna):	układ współrzędnych płaskich PUWPBG
	Definicja:	Układ współrzędnych płaskich PUWPBG.
Atrybut:
	Nazwa:	UTM
	Nazwa (pełna):	układ współrzędnych płaskich UTM
	Definicja:	Układ współrzędnych płaskich UTM.

Klasa: BT_UkladWys

	Nazwa:	układ wysokościowy
	Definicja:	Układ wysokościowy, w którym jest określona wysokość
		punktów.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	Amsterdam2000
	Nazwa (pełna):	poziom odniesienia Amsterdam2000
	Definicja:	Poziom odniesienia Amsterdam2000.
Atrybut:
	Nazwa:	Amsterdam55
	Nazwa (pełna):	poziom odniesienia Amsterdam55
	Definicja:	Poziom odniesienia Amsterdam55.
Atrybut:
	Nazwa:	ETRF2000
	Nazwa (pełna):	geodezyjny poziom odniesienia ETRF2000
	Definicja:	Geodezyjny poziom odniesienia ETRF2000.
Atrybut:
	Nazwa:	ETRF2008
	Nazwa (pełna):	geodezyjny poziom odniesienia ETRF2008
	Definicja:	Geodezyjny poziom odniesienia ETRF2008.
Atrybut:
	Nazwa:	EUREF89
	Nazwa (pełna):	geodezyjny poziom odniesienia EUREF89
	Definicja:	Geodezyjny poziom odniesienia EUREF89.
Atrybut:
	Nazwa:	EVRS2007
	Nazwa (pełna):	państwowy układ wysokościowy EVRS2007
	Definicja:	Państwowy układ wysokościowy EVRS2007.
Atrybut:
	Nazwa:	Kronsztadt2006
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt2006
	Definicja:	Państwowy poziom odniesienia Kronsztadt2006.
Atrybut:
	Nazwa:	Kronsztadt60
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt60
	Definicja:	Państwowy poziom odniesienia Kronsztadt60.
Atrybut:
	Nazwa:	Kronsztadt86
	Nazwa (pełna):	państwowy poziom odniesienia Kronsztadt86
	Definicja:	Państwowy poziom odniesienia Kronsztadt86.
Atrybut:
	Nazwa:	Pulkowo42
	Nazwa (pełna):	geodezyjny poziom odniesienia Pulkowo42
	Definicja:	Geodezyjny poziom odniesienia Pulkowo42.

Klasa: BT_Zbior

	Nazwa:	zbiór danych
	Definicja:	Zbiór danych, w postaci którego są przechowywane dane.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	dataAktualizacji
	Nazwa (pełna):	data ostatniej aktualizacji
	Dziedzina:	Date
	Liczność:	0..1
	Definicja:	Data ostatniej aktualizacji.
Atrybut:
	Nazwa:	dataUtworzenia
	Nazwa (pełna):	data utworzenia
	Dziedzina:	Date
	Liczność:	1
	Definicja:	Data utworzenia zbioru.
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Opis charakteryzujący zbiór i jego zawartość.
Atrybut:
	Nazwa:	postacElektroniczna
	Nazwa (pełna):	postać elektroniczna
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Określenie, czy zbiór jest w postaci elektronicznej.
Atrybut:
	Nazwa:	rozszerzenie
	Nazwa (pełna):	rozszerzenie zbioru
	Dziedzina:	CharacterString
	Liczność:	0..*
	Definicja:	Rozszerzenie zbioru.
Atrybut:
	Nazwa:	autor
	Nazwa (pełna):	autor
	Dziedzina:	CI_ResponsibleParty
	Liczność:	1..*
	Definicja:	Identyfikacja autora.
Atrybut:
	Nazwa:	tytul
	Nazwa (pełna):	tytuł
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tytuł zbioru.
Atrybut:
	Nazwa:	zasobSieciowy
	Nazwa (pełna):	zasób sieciowy
	Dziedzina:	CI_OnlineResource
	Liczność:	0..*
	Definicja:	Wskazanie miejsca (np. strony WWW), gdzie jest dostęp do
		zbioru.
Atrybut:
	Nazwa:	rodzajZawartosci
	Nazwa (pełna):	rodzaj zawartości
	Dziedzina:	BT_RodzajElementu
	Liczność:	1..*
	Definicja:	Rodzaje plików lub dokumentów.
Ograniczenie:
	Nazwa:	warunek na postać elektroniczną
	Język naturalny:	Jeśli postacElektroniczna jest równa "true", to zasobSieciowy jest obowiązkowy.
	OCL:	inv: self.postacElektronicza='true' implies self.zasobSieciowy -->notEmpty
Ograniczenie:
	Nazwa:	warunek na rozszerzenie
	Język naturalny:	Jeśli wartość postacElektroniczna jest równa "true", to rozszerzenie musi istnieć.
	OCL:	inv: self.postacElektronicza='true' implies self.rozszerzenie -- >notEmpty

Klasa: DC_StatusDokumentuKod

	Nazwa:	rodzaj statusu dokumentu
	Definicja:	Typ reprezentujący status dokumentu.
	Stereotypy:	«Enumeration»
Atrybut:
	Nazwa:	nieobowiazujacy
	Nazwa (pełna):	nieobowiązujący
	Definicja:	Dokument jest nieobowiązujący.
Atrybut:
	Nazwa:	obowiazujacy
	Nazwa (pełna):	obowiązujący
	Definicja:	Dokument jest obowiązujący.

Klasa: BT_ReferencyjnyObiektPrzestrzennyAbstract

	Nazwa:	referencyjny obiekt przestrzenny
	Definicja:	Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związaną z określonym położeniem lub obszarem geograficznym (Obiekt przestrzenny) posiadająca identyfikator w ramach infrastruktury informacji przestrzennej. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Klasa bazowa:	BT_ObiektPrzestrzenny
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identyfikator IIP
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator obiektu w ramach infrastruktury informacji przestrzennej.
Relacja:
	Typ:	Association
	Rola:	ReferencjaDoObiektu
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Określenie sposobu referencji.
Relacja:
	Typ:	Generalization
	Rola:
	Dziedzina:	BT_ObiektPrzestrzenny

Klasa: BT_ZbiorDanychPrzestrzennych

	Nazwa:	zbiór danych przestrzennych
	Definicja:	Rozpoznawalny zestaw danych przestrzennych [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identyfikator IIP
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Identyfikator zbioru danych przestrzennych.
Atrybut:
	Nazwa:	metadane
	Nazwa (pełna):	metadane
	Dziedzina:	MD_Metadata
	Liczność:	1
	Definicja:	Metadane opisujące zbiór danych przestrzennych.
	Stereotypy:	«Voidable»
Relacja:
	Typ:	Aggregation
	Rola:	obiekt
	Dziedzina:	BT_ObiektPrzestrzenny
	Liczność:	0..*
	Definicja:	Obiekt przestrzenny wchodzący w skład zbioru danych przestrzennych.

Klasa: BT_ObiektPrzestrzennyAbstract

	Nazwa:	obiekt przestrzenny
	Definicja:	Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związana z określonym położeniem lub obszarem geograficznym [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:	«FeatureType»
Relacja:
	Typ:	Generalization
	Rola:
	Dziedzina:	BT_ReferencyjnyObiektPrzestrzenny
Relacja:
	Typ:	Aggregation
	Rola:	zbior
	Dziedzina:	BT_ZbiorDanychPrzestrzennych
	Liczność:	0..*
	Definicja:	Zbiór danych przestrzennych, do którego należy obiekt przestrzenny.

Klasa: DC_RodzajDokumentu

	Nazwa:	rodzaj aktu prawnego
	Definicja:	Typ repezentujący rodzaj dokumentu.
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	decyzja
	Nazwa (pełna):	decyzja
	Definicja:	Decyzja rozstrzygająca sprawę wydana w trybie określonym w przepisach, w szczególności Kodeksu postępowania administracyjnego.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny dokument, z wyłączeniem operatu technicznego.
Atrybut:
	Nazwa:	orzeczenie
	Nazwa (pełna):	orzeczenie
	Definicja:	Prawomocne, władcze rozstrzygnięcie sądu.
Atrybut:
	Nazwa:	rozporzadzenie
	Nazwa (pełna):	rozporządzenie
	Definicja:	Akt normatywny wydany na podstawie ustawy przez organ upoważniony tą ustawą w celu wykonania tej ustawy.
Atrybut:
	Nazwa:	protokol
	Nazwa (pełna):	protokół
	Definicja:	Sprawozdanie z przebiegu oględzin.
Atrybut:
	Nazwa:	uchwala
	Nazwa (pełna):	uchwała
	Definicja:	Akt normatywny (akt prawa miejscowego) wydany przez ciało kolegialne.
Atrybut:
	Nazwa:	umowa
	Nazwa (pełna):	umowa
	Definicja:	Zgodne porozumienie dwóch lub więcej stron, ustalające ich wzajemne prawa lub obowiązki, rodzące skutki dla informacji zawartych w bazach danych, w szczególności: akt notarialny, umowa administracyjna (porozumienie).
Atrybut:
	Nazwa:	ustawa
	Nazwa (pełna):	ustawa
	Definicja:	Akt normatywny wydany przez Sejm RP, ale także ratyfikowana umowa międzynarodowa oraz rozporządzenie Komisji Europejskiej lub Rady Unii Europejskiej.
Atrybut:
	Nazwa:	wyciagZKW
	Nazwa (pełna):	wyciąg z KW
	Definicja:	Odpis zwykły lub odpis zupełny z księgi wieczystej urządzonej dla nieruchomości.
Atrybut:
	Nazwa:	zarzadzenie
	Nazwa (pełna):	zarządzenie
	Definicja:	Akt normatywny wydany przez organ jednoosobowy na podstawie ustawy.
Atrybut:
	Nazwa:	zawiadomienie
	Nazwa (pełna):	zawiadomienie
	Definicja:	Różne dokumenty wydane ze zbiorów referencyjnych, wydane przez upoważnione organy prowadzące te zbiory, lub inny dokument informujący o istotnych faktach rodzących skutki dla informacji zawartych w bazach danych.

Klasa: KR_Etykieta

	Nazwa:	etykieta
	Definicja:	Napis, który ma się pojawić wewnątrz lub tuż obok obiektu na mapie.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	tekst
	Nazwa (pełna):	tekst
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Tekst, który ma zostać umieszczony na mapie.
Atrybut:
	Nazwa:	czcionka
	Nazwa (pełna):	czcionka
	Dziedzina:	KR_KrojPisma
	Liczność:	1
	Definicja:	Określenie parametrów czcionki, którą opis zostanie wydrukowany/wyświetlony.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria "karto"
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne etykiety w "układzie mapy".
Atrybut:
	Nazwa:	odnosnik
	Nazwa (pełna):	odnośnik
	Dziedzina:	KR_Odnosnik
	Liczność:	0..1
	Definicja:	Definiuje położenie odnośnika.

Klasa: KR_Odnosnik

	Nazwa:	odnośnik
	Definicja:	Definiuje położenie odnośnika.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	polozenie
	Nazwa (pełna):	położenie
	Dziedzina:	GM_Point
	Liczność:	3 [uporządkowany]
	Definicja:	Definiuje położenie odnośnika, przy czym punkt nr 1 wskazuje na obiekt opisywany przez etykietę, punkty 2 i 3 definiują położenie drugiej linii odnośnika, która jest równoległą do linii określonej przez lewy dolny i prawy dolny punkt prostokąta otaczającego etykietę.

Klasa: KR_KrojPisma

	Nazwa:	krój pisma
	Definicja:	Charakterystyczny obraz kompletu znaków pisma o jednolitych podstawowych cechach granicznych.
	Stereotypy:	«DataType»
Atrybut:
	Nazwa:	nazwaCzcionki
	Nazwa (pełna):	nazwa czcionki
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Nazwa własna używanej czcionki.
Atrybut:
	Nazwa:	wysCzcionki
	Nazwa (pełna):	wysokość czcionki
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Rozmiar znaków używanej czcionki.
Atrybut:
	Nazwa:	pogrubiona
	Nazwa (pełna):	pogrubiona
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki są pogrubione.
Atrybut:
	Nazwa:	kursywa
	Nazwa (pełna):	kursywa
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki zapisane są pismem pochyłym.
Atrybut:
	Nazwa:	podkreslona
	Nazwa (pełna):	podkreślona
	Dziedzina:	Boolean
	Liczność:	1
	Definicja:	Atrybut definiuje, czy znaki używanej czcionki są podkreślone.
Atrybut:
	Nazwa:	kolor
	Nazwa (pełna):	kolor
	Dziedzina:	Integer
	Liczność:	3..4
	Definicja:	Kolor znaków używanej czcionki.

Klasa: KR_LiniaWys

	Nazwa:	linia wysokościowa
	Definicja:	Linia, której wysokość została pozyskana z NMT, interpolacji, z opracowań kartograficznych lub innych materiałów.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria karto
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne obiektu w "układzie mapy".
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	0..*
	Definicja:	Etykieta/napis, który ma zostać umieszczony wewnątrz lub obok przedstawienia kartograficznego obiektu.
Atrybut:
	Nazwa:	rodzajLinii
	Nazwa (pełna):	rodzaj linii
	Dziedzina:	KR_RodzajLinii
	Liczność:	1
	Definicja:	Typ linii wysokościowych np. warstwica, linia cieku, linia grzbietu.
Relacja:
	Typ:	Association
	Rola:	obiektyReferencyjne
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Określenie sposobu referencji do obiektu lub obiektów, na podstawie których został określony przebieg i wysokość linii.

Klasa: KR_ObiektKarto

	Nazwa:	obiekt kartograficzny
	Definicja:	Obiekt kartograficzny, który powstaje dla każdego obiektu z bazy danych umieszczanego na mapie.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	mianownikSkali
	Nazwa (pełna):	mianownik skali
	Dziedzina:	Integer
	Liczność:	1
	Definicja:	Mianownik skali mapy.
Atrybut:
	Nazwa:	kodKarto
	Nazwa (pełna):	kod kartograficzny
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Kod kartograficzny przypisany do danego obiektu.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria karto
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne obiektu w "układzie mapy".
Atrybut:
	Nazwa:	uwagi
	Nazwa (pełna):	uwagi
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Uwagi, które redaktor uznał za istotne.
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	0..*
	Definicja:	Etykieta/napis, który ma zostać umieszczony wewnątrz lub obok przedstawienia kartograficznego obiektu.
Atrybut:
	Nazwa:	parametr
	Nazwa (pełna):	parametr
	Dziedzina:	Real
	Liczność:	0..*
	Definicja:	Parametr, którego wartość jest istotna dla przedstawienia kartograficznego obiektu (np. szerokość drogi). Może też przechowywać wartości typu Integer.
Atrybut:
	Nazwa:	warstwa
	Nazwa (pełna):	warstwa
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Atrybut umożliwiający kategoryzację obiektów kartograficznych, np. na obiekty punktowe, liniowe i powierzchniowe.
Relacja:
	Typ:	Association
	Rola:	obiektPrzedstawiany
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Określenie sposobu referencji do obiektu przedstawianego na mapie.
Relacja:
	Typ:	Association
	Rola:	mz_ogolnyObiekt
	Dziedzina:	MZ_OgolnyObiekt
	Liczność:	0..1
	Definicja:	Określenie sposobu referencji do mapy zasadniczej.

Klasa: KR_Opis

	Nazwa:	opis
	Definicja:	Opisy, które znajdują się na mapie, a nie opisują (nie są etykietą) żadnego obiektu.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idOpisu
	Nazwa (pełna):	identyfkator opisu
	Dziedzina:	CharacterString
	Liczność:	1
	Definicja:	Identyfikator opisu (unikalny w obrębie opracowywanej mapy).
Atrybut:
	Nazwa:	opis
	Nazwa (pełna):	opis
	Dziedzina:	CharacterString
	Liczność:	0..1
	Definicja:	Treść napisu lub opis dotyczący przechowywanego znaku graficznego.
Atrybut:
	Nazwa:	czcionka
	Nazwa (pełna):	czcionka
	Dziedzina:	KR_KrojPisma
	Liczność:	0..1
	Definicja:	Określenie parametrów czcionki, którą opis zostanie wydrukowany/wyświetlony.
Atrybut:
	Nazwa:	geometriaKarto
	Nazwa (pełna):	geometria "karto"
	Dziedzina:	GM_Primitive
	Liczność:	1..*
	Definicja:	Współrzędne opisu w "układzie mapy".

Klasa: KR_PktWys

	Nazwa:	punkt wysokościowy
	Definicja:	Punkt wysokościowy, którego wysokość została uzyskana z NMT, bezpośrednich pomiarów terenowych, z materiałów kartograficznych lub w jakiś inny sposób.
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	polozenie
	Nazwa (pełna):	położenie
	Dziedzina:	DirectPosition
	Liczność:	1
	Definicja:	Określenie położenia punktu wysokościowego na mapie.
Atrybut:
	Nazwa:	etykieta
	Nazwa (pełna):	etykieta
	Dziedzina:	KR_Etykieta
	Liczność:	1
	Definicja:	Wysokość punktu (napis) umieszczony obok punktu wysokościowego.
Atrybut:
	Nazwa:	rodzajPkt
	Nazwa (pełna):	rodzaj punktu
	Dziedzina:	KR_RodzajPktu
	Liczność:	1
	Definicja:	Typ punktu wysokościowego np. pikieta, punkt osnowy.
Relacja:
	Typ:	Association
	Rola:	obiektPrzedstawiany
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	0..*
	Definicja:	Określenie sposobu referencji do obiektu lub obiektów, na podstawie których została określona wysokość punktu.

Klasa: KR_RodzajLinii

	Nazwa:	rodzaj linii
	Definicja:	Rodzaje linii "wysokościowych".
	Stereotypy:	«CodeList»
Atrybut:
	Nazwa:	warstwica
	Nazwa (pełna):	warstwica
	Definicja:	Linia krzywa łącząca punkty o tej samej wysokości.
Atrybut:
	Nazwa:	granicaSkarpy
	Nazwa (pełna):	granica skarpy
	Definicja:	Linia ograniczająca skarpę.
Atrybut:
	Nazwa:	inna
	Nazwa (pełna):	inna
	Definicja:	Inna linia z określoną wysokością.
Atrybut:
	Nazwa:	liniaGrzbietu
	Nazwa (pełna):	linia grzbietu
	Definicja:	Linia grzbietu.
Atrybut:
	Nazwa:	liniaCieku
	Nazwa (pełna):	linia cieku
	Definicja:	Linia cieku.

Klasa: KR_RodzajPktu

	Nazwa:	rodzaj punktu wysokościowego
	Definicja:	Klasa opisująca rodzaje punktów wysokościowych.
	Stereotypy:	«CodeList»
Atrybut:	Nazwa:	pikieta
	Nazwa (pełna):	pikieta
	Definicja:	Charakterystyczny punkt wysokościowy.
Atrybut:
	Nazwa:	pktOsnowy
	Nazwa (pełna):	punkt osnowy
	Definicja:	Punkt osnowy, dla którego umieszcza się jego wysokość jako opis.
Atrybut:
	Nazwa:	rzednaArmatury
	Nazwa (pełna):	rzędna armatury
	Definicja:	Punkt określający rzędną armatury.
Atrybut:
	Nazwa:	inny
	Nazwa (pełna):	inny
	Definicja:	Inny rodzaj punktu wysokościowego.
Atrybut:
	Nazwa:	rzednaDna
	Nazwa (pełna):	rzędna dna
	Definicja:	Rzędna dna zbiornika wodnego.
Atrybut:
	Nazwa:	rzednaGory
	Nazwa (pełna):	rzędna góry
	Definicja:	Punkt charakterystyczny dla sieci uzbrojenia terenu zdefiniowanych w ustawie Prawo geodezyjne i kartograficzne określający wartość wysokości ich góry w danym punkcie.
Atrybut:
	Nazwa:	rzednaDolu
	Nazwa (pełna):	rzędna dołu
	Definicja:	Punkt charakterystyczny dla sieci uzbrojenia terenu zdefiniowanych w ustawie Prawo geodezyjne i kartograficzne określający wartość wysokości ich dołu w danym punkcie.
Atrybut:
	Nazwa:	pktWysNaturalny
	Nazwa (pełna):	punkt wysokościowy naturalny
	Definicja:	Punkt terenu dla form naturalnych ukształtowania terenu mający opis wysokości z dokładnością przewidzianą w odrębnych przepisach.
Atrybut:
	Nazwa:	pktWysSztuczny
	Nazwa (pełna):	punkt wysokościowy sztuczny
	Definicja:	Punkt terenu dla form sztucznych ukształtowania terenu mający opis wysokości z dokładnością przewidzianą w odrębnych przepisach.

ZAŁĄCZNIK Nr  7

STANDARDY TECHNICZNE TWORZENIA MAPY ZASADNICZEJ

Rozdział  1

Generalizacja obiektów stanowiących treść mapy zasadniczej

§  1.

1. Obiekty stanowiące treść mapy zasadniczej, o których mowa w § 16 niniejszego rozporządzenia, podlegają generalizacji w stopniu zależnym od skali mapy zasadniczej i rozmiarów obiektów.

2. Lokalizacja przestrzenna obiektów, o których mowa w § 16 niniejszego rozporządzenia, nie ulega zmianie.

§  2.

1. Treść mapy zasadniczej w skali 1:500 jest zgodna pod względem jakościowym z treścią baz danych, o których mowa w § 15 niniejszego rozporządzenia, w zakresie obiektów, o których mowa w § 16 niniejszego rozporządzenia.

2. W procesie tworzenia mapy zasadniczej w skali 1:500 geometria obiektów, o których mowa w § 16 niniejszego rozporządzenia, nie ulega zmianie.

§ 3. Zasady generalizacji obiektów stanowiących treść mapy zasadniczej w skalach 1:1000, 1:2000, 1:5000 przedstawiono w poniższych rozdziałach.

§  4.

1. Obiekty klas bazy danych GESUT: SUPB przewód benzynowy, SUPC przewód ciepłowniczy, SUPE przewód elektroenergetyczny, SUPG przewód gazowy, SUPK przewód kanalizacyjny, SUPN przewód naftowy, SUPT przewód telekomunikacyjny, SUPW przewód wodociągowy, SUPZ przewód niezidentyfikowany, SUPI przewód inny przedstawia się na mapie zasadniczej, w przypadku braku czytelności:

1) linią, gdy przewody sąsiadujące należące do tego samego rodzaju sieci i tego samego typu w obrębie danego rodzaju sieci tworzą pas szerokości poniżej 0,75 m;

2) obrysem, gdy przewody sąsiadujące należące do tego samego rodzaju sieci i tego samego typu w obrębie danego rodzaju sieci, tworzą pas szerokości nie mniejszej niż 0,75 m..

2. Na mapie zasadniczej w skalach 1:2000, 1:5000 nie przedstawia się obiektów bazy danych GESUT o atrybucie funkcja jako przyłącze.

Rozdział  2

Wizualizacja kartograficzna obiektów stanowiących treść mapy zasadniczej

§  5.

1. Wizualizacja kartograficzna obiektów stanowiących treść mapy zasadniczej odbywa się automatycznie z wykorzystaniem znaków kartograficznych określonych w rozdziale 4 niniejszego załącznika oraz z zastosowaniem skrótów i oznaczeń ujętych w rozdziale 5 niniejszego załącznika.

2. Na mapie zasadniczej nie przedstawia się fragmentów konturów wewnątrz obrysów obiektów powierzchniowych powstałych w wyniku segmentacji tych obiektów poprzez zmianę ich atrybutów opisowych.

3. Na mapie zasadniczej przedstawia się fragmenty konturów, o których mowa w ust. 2, dla obiektów klas: KTJZ, KTPL, KTCR, w przypadku gdy następuje zmiana atrybutu rodzaj nawierzchni.

4. Opisy na mapie zasadniczej wykonywane są z zastosowaniem kroju pisma typu Arial.

Rozdział  3

Redakcja kartograficzna treści mapy zasadniczej

§  6.

1. W miejscach nakładania się lub wzajemnego zachodzenia treści mapy zasadniczej przyjmuje się następującą kolejność przesłaniania:

1) symbolem przesłania się kontury sytuacji, z wyjątkiem znaku kartograficznego drzewa;

2) linią ciągłą przesłania się linie przerywane;

3) linią grubą przesłania się linie cienkie;

4) linie przebiegające przez znak kartograficzny drzewa pozostawia się widoczne;

5) opisy obiektów przesłaniają rysunek mapy.

2. Hierarchię przesłaniania znaków kartograficznych reprezentujących grupy obiektów baz danych, o których mowa w § 15 niniejszego rozporządzenia, przedstawia tabela nr 1.

§ 7. W obrysie obiektów: budynek nie przedstawia się obiektów bazy danych GESUT.

§  8.

1. Opisy obiektów wydłużonych, w szczególności jezdni lub wody płynącej, umieszcza się wzdłuż tych obiektów.

2. Opis obiektów powierzchniowych umieszcza się wewnątrz opisanego konturu, a w przypadku braku miejsca używa się odnośnika.

3. Opis obiektu: punkt wysokościowy naturalny oraz punkt wysokościowy sztuczny opisuje się równoległe do osi y układu współrzędnych. W przypadku gdy takie położenie prowadzi do utraty czytelności, dopuszcza się ich obracanie.

4. Opis obiektu punkt wysokościowy sztuczny dla obiektu: jezdnia opisuje się równolegle do jej krawędzi.

§  9.

1. Nazwa jezdni lub placu składa się z nazwy ulicy lub placu oraz oznaczenia rodzaju nawierzchni. Dopuszcza się stosowanie nazwy skróconej zgodnie z atrybutem NazwaGlownaCzesc z BDOT500.

2. Jezdnie nieposiadające nazwy ulicy opisuje się skrótem dr.

3. Nazwę ulicy opisuje się bez skrótu ul., natomiast stosuje się skrót al. dla alei i pl. dla placu.

4. Obiekty powierzchniowe posiadające nazwy własne opisuje się skrótem umieszczonym w wykazie skrótów oraz oznaczeń, o którym mowa w rozdziale 5 niniejszego załącznika.

5. W przypadku gdy nie przewidziano skrótu, stosuje się pełne nazwy.

§  10.

1. Nazwy i numery obiektów powierzchniowych: województwa, powiatu, gminy, wody płynącej umieszcza się równolegle do ich granicy.

2. Nazwy i numery obiektów powierzchniowych: jednostki ewidencyjnej, obrębu ewidencyjnego, działki ewidencyjnej, użytku gruntowego, konturu klasyfikacyjnego, wody stojącej, wody morskiej umieszcza się równolegle do osi y układu współrzędnych.

3. W przypadku gdy takie położenie numerów działek prowadzi do utraty czytelności oraz nie można użyć odnośnika, dopuszcza się ich obracanie.

4. Numer porządkowy, o którym mowa w art. 47a ust. 4 pkt 5a ustawy, zwany dalej "numerem porządkowym", umieszcza się na każdym budynku, gdy na jednej działce ewidencyjnej znajduje się wiele budynków o różnych numerach porządkowych.

5. Numer porządkowy umieszcza się na budynku, równolegle do ściany budynku od strony ulicy oraz zgodnie z kierunkiem północy.

§  11.

1. Opis obiektu: budynek składa się z następujących elementów:

1) oznaczenia numeru najwyższej kondygnacji, opisanego liczbą arabską, jeśli jest określone;

2) oznaczenia literowego funkcji budynku, jeśli jest określona;

3) numeru porządkowego, jeśli jest określony.

2. Cały opis obiektu: budynek umieszcza się w jednym ciągu, równolegle do osi y układu współrzędnych z wyjątkiem numeru porządkowego.

§ 12. W przypadku gdy granice jednostek podziału terytorialnego i ewidencyjnego pokrywają się, wówczas na mapie zasadniczej pokazuje się tylko granicę wyższego rzędu.

§  13.

1. Opis przewodu składa się z następujących elementów:

1) oznaczenia literowego rodzaju przebiegu sieci, jeżeli przebieg jest naziemny lub nadziemny;

2) liczby przewodów, jeśli jest ona większa niż 1;

3) oznaczenia literowego rodzaju sieci uzbrojenia terenu;

4) oznaczenia literowego typu sieci uzbrojenia terenu, jeżeli typ jest określony;

5) oznaczenia literowego źródła danych o położeniu, pomijając oznaczenie "O";

6) zewnętrznej średnicy przewodu, podanej w milimetrach, jeżeli jest określona.

2. Opis przewodu przesłania jego reprezentację kartograficzną.

3. W przypadku gdy opis przewodu prowadzi do utraty czytelności przebiegu przewodu, dopuszcza się opisywanie przewodu dochodzącego do budynku w obrysie budynku lub pominięcie tego opisu.

 Tabela nr 1

Hierarchia przesłaniania grup obiektów stanowiących treść mapy zasadniczej

Lp.	Grupy obiektów stanowiące treść mapy zasadniczej	Liczba porządkowa z wykazu obiektów stanowiących treść mapy zasadniczej (zał. nr 5)	Kolejność przesłaniania obiektów
1	punkty osnowy	1-4	1
2	granice administracyjne	5-8	2
3	granice ewidencyjne	9-14	2
4	budynki i obiekty trwale związane z budynkiem	15-50	3
5	granice użytków	51-74	9
6	budowle inżynierskie	75-79	4
7	budowle hydrotechniczne	80-84	4
8	budowle sportowe	85-94	6
9	wysokie budowle techniczne	95-101	4
10	zbiorniki techniczne	102-105	4
11	umocnienia drogowe, kolejowe lub wodne	106-107	4

12	budowle ziemne	108-113	6
13	urządzenia transportowe	114-120	4
14	inne budowle	121-132	5
15	jezdnie	133	6
16	place	134	6
17	ciągi ruchu pieszego i rowerowego	135-137	6
18	ulica	138	6
19	krawężniki	139	5
20	tory	140-142	5
21	przeprawy	143-145	7
22	obiekty związane z komunikacją	146-151	5
23	wody powierzchniowe	152-154	8
24	rowy	155-157	8
25	tereny leśne, zadrzewione lub zakrzewione	158-162	8
26	tereny upraw trwałych i trawniki	163-166	8
27	cmentarze	167-170	6
28	obiekty przyrodnicze	171-175	7
29	obiekty o znaczeniu orientacyjnym w terenie	176-183	5
30	mokradła	184-185	7
31	szuwary	186	6
32	punkty o określonej wysokości	187-188, 265	5
33	przewody	189-218	5
34	obudowy przewodów	219-222	4
35	budowle podziemne	223-233	4
36	urządzenia techniczne związane z siecią	234-264	4
37	słupy i maszty	266-277	4

38

korytarze przesyłowe

278

9

Rozdział  4

Wykaz znaków kartograficznych dla obiektów stanowiących treść mapy zasadniczej

§  14.

1. Znaki kartograficzne zdefiniowane zostały w formularzu, którego wzór zamieszczony jest w tabeli nr 2.

2. Przy wybranych znakach kartograficznych opuszczono przedstawienie ich elementów, w polu: elementy znaku kartograficznego.

3. Znaki kartograficzne przedstawione w kolorze czarnym przyjmują wartości barw RGB: 10, 9, 9. Pozostałe znaki kartograficzne, które przedstawione są w innych kolorach, przyjmują wartości barw RGB ujęte w odpowiednim dla danego znaku kartograficznego formularzu w polu: uwagi.

 Tabela nr 2

Formularz znaku kartograficznego dla obiektów stanowiących treść mapy zasadniczej

grafika

Rozdział  5

Wykaz skrótów i oznaczeń

Lp.	Skrót	Nazwa skrótu lub oznaczenia
1	al.	alejka
2	bt.	beton
3	br.	bród
4	br.	bruk
5	b	budynek biurowy
6	t	budynek garażu
7	g	budynek gospodarstwa rolnego
8	u	budynek handlowo-usługowy
9	h	budynek hotelu

10	f	budynek kultury fizycznej
11	d	budynek łączności, dworca i terminalu
12	mj	budynek mieszkalny jednorodzinny
13	md	budynek mieszkalny o dwóch mieszkaniach
14	mt	budynek mieszkalny o trzech i więcej mieszkaniach
15	mz	budynek mieszkalny zbiorowego zamieszkania
16	k	budynek muzeum i biblioteki
17	p	budynek przemysłowy
18	r	budynek przeznaczony do sprawowania kultu religijnego i czynności religijnych
19	e	budynek szkoły i instytucji badawczej
20	z	budynek szpitala i zakładu opieki medycznej
21	a	budynek zakwaterowania turystycznego, pozostały
22	ch.	chodnik
23	B	dane branżowe
24	D	digitalizacja mapy i wektoryzacja rastra mapy
25	dr.	droga bez nazwy
26	F	fotogrametria
27	gr.	grunt naturalny
28	H	hydrofornia
29	i.b.	inna budowla
30	i.h.	inna budowla hydrotechniczna
31	IB	inna budowla podziemna
32	i.i.	inna budowla inżynierska
33	b.z.	inna budowla ziemna
34	w.b.	inna wysoka budowla techniczna
35	I	inne sposoby pozyskiwania lub pomiaru
36	i.u.	inne urządzenie techniczne
37	u.t.	inne urządzenie transportowe
38	i.	inny rodzaj nawierzchni
39	i.o.	inny obiekt orientacyjny
40	o.p.	inny obiekt przyrodniczy
41	zb.i.	inny zbiornik techniczny
42	jaz r.	jaz ruchomy
43	jaz s.	jaz stały
44	j.	jezdnia
45	jez.	jezioro
46	KT	kanał technologiczny
47	kl.	klinkier
48	T	kontener telekomunikacyjny
49	kk.	kostka kamienna
50	kp.	kostka prefabrykowana
51	mb.	masa bitumiczna
52	X	nieokreślone położenie - brak danych
53	N	niepoprawne położenie - brak miar kontrolnych, błędne
54	n.u.	niezidentyfikowane urządzenie techniczne
55	x	obiekt budowlany wpisany do rejestru zabytków i objęty indywidualną ochroną konserwatorską oraz nieruchome, archeologiczne dobro kultury
56	o	ogólnodostępny obiekt kulturalny

57	O.dz.	ogród działkowy
58	kl	osadnik kanalizacji lokalnej
59	os.pias.	osadnik piaskowy
60	PG	parking lub garaż
61	pas.	pasaż
62	per.	peron
63	pl.	plac
64	pb.	płyty betonowe
65	O	pomiar na osnowę i obliczenia, w tym pomiary GPS powiązane z osnową
66	M	pomiar w oparciu o elementy mapy lub dane projektowe
67	A	pomiar wykrywaczem przewodów
68	G	pomiary GPS bez powiązania z osnową
69	i	pozostały budynek niemieszkalny, gdzie indziej niewymieniony
70	PP	przejście podziemne
71	P	przepompownia
72	pł.	przeprawa łodziami
73	pr.	przeprawa promowa
74	b	przewód benzynowy
75	c	przewód ciepłowniczy
76	cpd	przewód ciepłowniczy dwuprzewodowy - parowy
77	cpj	przewód ciepłowniczy jednoprzewodowy - parowy
78	cn	przewód ciepłowniczy o niskim parametrze - wodny
79	cw	przewód ciepłowniczy o wysokim parametrze - wodny
80	e	przewód elektroenergetyczny
81	eWW	przewód elektroenergetyczny najwyższego napięcia
82	eN	przewód elektroenergetyczny niskiego napięcia
83	eo	przewód elektroenergetyczny oświetleniowy
84	eS	przewód elektroenergetyczny średniego napięcia
85	eW	przewód elektroenergetyczny wysokiego napięcia
86	g	przewód gazowy
87	gn	przewód gazowy niskiego ciśnienia
88	gp	przewód gazowy podwyższonego średniego ciśnienia
89	gs	przewód gazowy średniego ciśnienia
90	gw	przewód gazowy wysokiego ciśnienia
91	i	przewód inny
92	k	przewód kanalizacyjny
93	kd	przewód kanalizacyjny deszczowy
94	kl	przewód kanalizacyjny lokalny
95	ko	przewód kanalizacyjny ogólnospławny
96	kp	przewód kanalizacyjny przemysłowy
97	ks	przewód kanalizacyjny sanitarny
98	Rn	przewód nadziemny
99	n	przewód naftowy
100	Rz	przewód naziemny
101	x	przewód niezidentyfikowany
102	t	przewód telekomunikacyjny
103	w	przewód wodociągowy

104	wl	przewód wodociągowy lokalny
105	wo	przewód wodociągowy ogólny
106	rmp.	rampa
107	R	reklama
108	r.zab.	ruina zabytkowa
109	S	schron lub bunkier
110	ts	słupek telekomunikacyjny
111	gz.	stabilizowana żwirem lub żużlem
112	G	stacja gazowa
113	st	szafa sterownicza
114	tl.	tłuczeń
115	Tr	transformator
116	TD	tunel drogowy
117	TK	tunel kolejowy
118	TM	tunel metra
119	TT	tunel tramwajowy
120	turb.wiatr.	turbina wiatrowa
121	P	wiata przystankowa
122	w.ciśn.	wieża ciśnień
123	w.ppoż.	wieża przeciwpożarowa
124	w.sk.	wieża szybu kopalnianego
125	w.wid.	wieża widokowa
126	w.	woda morska, woda płynąca, woda stojąca
127	wdsp.	wodospad
128	wyw.	wywietrznik
129	zastaw.	zastawka piętrząca
130	zb.	zbiornik
131	zb.c.	zbiornik na ciecz
132	zb.p.	zbiornik na materiały pędne
133	zb.s.	zbiornik na materiały sypkie
134	s	zbiornik, silos i budynek magazynowy
135	źr.	źródło
136	żw.	żwir

ZAŁĄCZNIK Nr  8

SCHEMATY APLIKACYJNE UML I GML DLA MAPY ZASADNICZEJ ORAZ MODELU PODSTAWOWEGO

Rozdział  1

Założenia podstawowe

§ 1. Na treść niniejszego załącznika składają się:

1) schemat aplikacyjny UML dla mapy zasadniczej;

2) schemat aplikacyjny GML dla mapy zasadniczej;

3) schemat aplikacyjny UML dla Modelu Podstawowego;

4) schemat aplikacyjny GML dla Modelu Podstawowego.

§ 2. Schematy aplikacyjne UML, o których mowa w § 1 niniejszego załącznika, zawierają minimalne wymagania dotyczące mapy zasadniczej. W przypadku konieczności rozszerzenia ich treści postępuje się zgodnie z poniższymi warunkami:

1) na opis każdej grupy obiektów, której reprezentantem w schemacie aplikacyjnym UML jest klasa, składają się: nazwa klasy i nazwa stereotypu, atrybuty klasy, relacje łączące klasy między sobą wraz z rolami klas oraz ograniczenia nałożone na wartości atrybutów i ich liczności oraz na relacje i liczności obiektów w relacji;

2) ograniczenia są określone w języku polskim i OCL (Object Constraint Language) wersji 2.2 opracowanej przez OMG (Object Management Group);

3) w schemacie aplikacyjnym UML przyjmuje się stereotypy, wyszczególnione w tabeli nr 1.

Tabela nr 1

Stereotyp	Element modelu	Opis
applicationSchema	pakiet	schemat aplikacyjny
CodeList	klasa	lista predefiniowanych wartości, którą można rozszerzyć
DataType	klasa	definicja strukturalnego typu danych
FeatureType	klasa	typ obiektu przestrzennego
Union	klasa	strukturalny typ danych, dla którego dokładnie jeden z atrybutów musi wystąpić

Rozdział  2

Schemat aplikacyjny UML dla mapy zasadniczej

§ 3. Schemat aplikacyjny UML dla mapy zasadniczej przedstawia poniższy diagram.

wzór

Rozdział  3

Schemat aplikacyjny GML dla mapy zasadniczej

§ 4. Schemat aplikacyjny GML dla mapy zasadniczej przedstawiony jest poniżej.

grafika

Rozdział  4

Schemat aplikacyjny UML dla Modelu Podstawowego

§ 5. Schemat aplikacyjny UML dla Modelu Podstawowego przedstawiają poniższe diagramy.

wzór

Rozdział  5

Schemat aplikacyjny GML dla Modelu Podstawowego

§ 6. Schemat aplikacyjny GML dla Modelu Podstawowego przedstawiony jest poniżej.

grafika

• Identyfikator: Dz.U.2013.383
• Rodzaj: Rozporządzenie
• Tytuł: Baza danych geodezyjnej ewidencji sieci uzbrojenia terenu, baza danych obiektów topograficznych oraz mapa zasadnicza.
• Data aktu: 12/02/2013
• Data ogłoszenia: 21/03/2013
• Data wejścia w życie: 05/04/2013
