Warunki techniczne, jakim powinny odpowiadać strzelnice garnizonowe oraz ich usytuowanie.

ROZPORZĄDZENIE

MINISTRA OBRONY NARODOWEJ

z dnia 4 października 2001 r.

w sprawie warunków technicznych, jakim powinny odpowiadać strzelnice garnizonowe oraz ich usytuowanie.

Na podstawie art. 7 ust. 2 pkt 2 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz. 1157 i Nr 120, poz. 1268 oraz z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190 i Nr 115, poz. 1229) zarządza się, co następuje:

Rozdział  1

Przepisy ogólne

§ 1. 1  Rozporządzenie określa warunki techniczne, jakim powinny odpowiadać odkryte garnizonowe strzelnice szkolne i specjalne oraz ich usytuowanie, zapewniające spełnienie wymagań art. 4, art. 5 ust. 1 i art. 6 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane.

§  2.

1. Określenia użyte w rozporządzeniu oznaczają:

1) ustawa - ustawę z dnia 7 lipca 1994 r. - Prawo budowlane,

2) 2  odkryta garnizonowa strzelnica szkolna, zwana dalej "strzelnicą garnizonową" - obiekt budowlany położony na obszarze garnizonu wojskowego, wyposażony w stałe budowle zabezpieczające i trwale oznaczone linie otwarcia ognia i linie celów, którego strefa strzelań nie jest całkowicie zakryta lub zadaszona, przeznaczony do strzelania z małokalibrowej broni osobistej, indywidualnej oraz zespołowej, a także z broni pokładowej wozów bojowych, z wykorzystaniem amunicji karabinowej o kalibrze nie większym niż 7,62 mm i amunicji pistoletowej o kalibrze nie większym niż 9 mm, wystrzeliwanej z prędkością początkową nie większą niż 1000 m/s i z energią początkową nie większą niż 3800 J,

2a) 3  odkryta garnizonowa strzelnica specjalna, zwana dalej "strzelnicą specjalną" - obiekt budowlany położony na obszarze garnizonu wojskowego, wyposażony w budowle i urządzenia zabezpieczające, którego strefa strzelań nie jest całkowicie zadaszona lub zakryta, przeznaczony do wykonywania strzelań z broni strzeleckiej przy użyciu amunicji karabinowej o kalibrze nie większym niż 12,7 mm oraz amunicji pistoletowej o kalibrze nie większym niż 11,43 mm, wykorzystywany głównie w szkoleniu żołnierzy jednostek specjalnych,

3) kulochwyty:

a) główny - budowlę usytuowaną równolegle do linii początkowej strzelnicy garnizonowej za ostatnią linią celów strzelnicy garnizonowej, służącą do zatrzymywania pocisków wystrzelonych w kierunku tarcz,

b) dolny pod przesłoną pionową nr 1 - budowlę usytuowaną równolegle do linii początkowej strzelnicy garnizonowej, służącą do zabezpieczania części płaszczyzny rzeczywistej strzelnicy za przesłoną pionową nr 1 przed możliwością trafienia strzałem bezpośrednim,

c) 4  dolny przed linią celów - budowlę usytuowaną w strefie strzelań równolegle do linii początkowej strzelnicy garnizonowej przed linią celów najbliższą kulochwytowi głównemu, służącą do osłony urządzeń strzelnicy zlokalizowanych za tym kulochwytem przed możliwością trafienia pociskami, a w przypadku strzelnicy specjalnej - budowlę usytuowaną w strefie strzelań przed kulochwytem głównym i kulochwytami bocznymi, służącą do osłony urządzeń celów ukazujących się oraz elementów konstrukcyjnych znajdujących się w strefie strzelań,

d) 5  boczny - budowlę usytuowaną prostopadle do kulochwytu głównego strzelnicy specjalnej, służącą do zatrzymywania pocisków wystrzelonych w kierunku celów oraz rykoszetów,

4) 6  zabezpieczenia:

a) boczne - budowle usytuowane prostopadle do linii początkowej strzelnicy, służące do zatrzymywania rykoszetów pocisków,

b) górne - budowle poziome lub skośne usytuowane nad kulochwytem głównym, a także kulochwytami bocznymi i przewidywanym rejonem rozmieszczenia celów na strzelnicy, uniemożliwiające wydostawanie się pocisków poza strefę strzelań strzelnicy,

5) 7  przesłona pionowa - element konstrukcyjny wyposażenia strzelnicy o powierzchni czołowej prostopadłej do płaszczyzny bazowej strzelnicy, usytuowany w określonej odległości od linii otwarcia ognia i na ustalonej wysokości ponad płaszczyzną rzeczywistą strzelnicy, stanowiący zasłonę przed wylotem pocisków poza strefę ochronną,

6) 8  strefa strzelań - teren strzelnicy ograniczony linią początkową strzelnicy, kulochwytem głównym oraz zabezpieczeniami bocznymi lub linią otwarcia ognia, kulochwytem głównym oraz kulochwytami bocznymi,

7) oś strefy strzelań - linię prostą stanowiącą podłużną oś symetrii strefy strzelań, prostopadłą do linii początkowej strzelnicy garnizonowej,

8) płaszczyzna czołowa kulochwytu głównego, dolnego lub przesłony pionowej - płaszczyznę pionową lub ukośną znajdującą się od strony linii otwarcia ognia,

9) dolna krawędź przesłony - krawędź płaszczyzny czołowej przesłony pionowej, najbliższą płaszczyźnie bazowej strzelnicy,

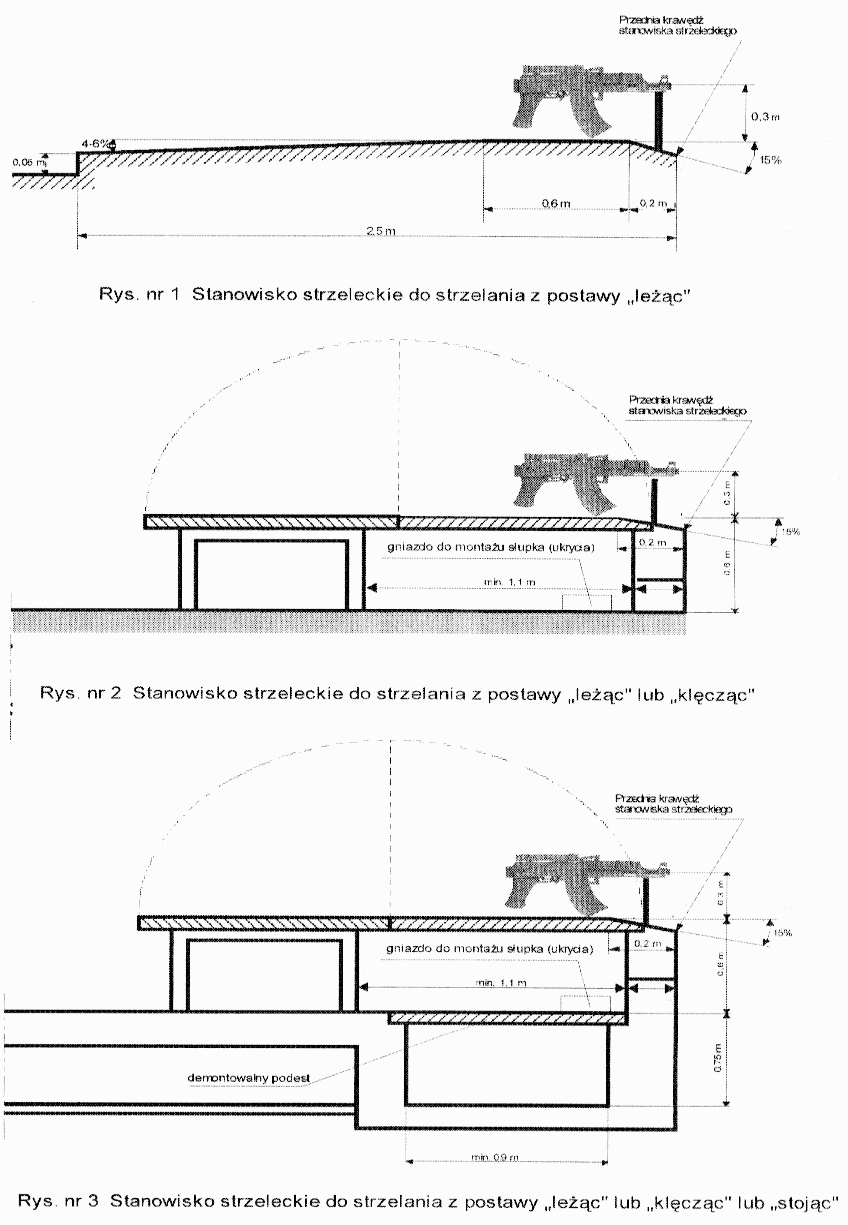

10) 9  stanowisko strzeleckie - odpowiednio wykonane miejsce na strzelnicy garnizonowej lub na strzelnicy specjalnej, umożliwiające strzelającemu regulaminowe wykonywanie strzelań,

11) strefa dowodzenia - teren strzelnicy garnizonowej ograniczony linią otwarcia ognia, linią wyjściową i zabezpieczeniami bocznymi,

12) 10  sygnalizacja ostrzegawcza - elementy wyposażenia strzelnicy informujące o prowadzeniu strzelań,

13) 11  punkt pomiarowy strzelnicy - stały punkt wysokościowy (znak geodezyjny) podlegający utrwaleniu, wykonany zgodnie z przepisami prawa geodezyjnego i kartograficznego, służący do wykonywania czynności geodezyjnych w rejonie strzelnicy,

14) 12  tarczownia - obiekt lub część obiektu przeznaczone do przechowywania tarcz, podnośników i urządzeń do nauki strzelania oraz dokonywania napraw tarcz,

15) 13  Rz - długość promienia wyznaczającego wielkość strefy zagrożenia strzelnicy,

16) 14  odporność na przebicie - odporność rozumianą jako niespowodowanie pojawienia się rys lub pęknięć na płaszczyźnie przeciwnej przeszkody do płaszczyzny ze śladem wlotowym, przy trafieniu pod kątem prostym pociskiem, dla którego została zaprojektowana strzelnica,;

17) współczynnik bezpieczeństwa - niemianowaną wielkość liczbową określającą wymaganą minimalną krotność grubości materiału w stosunku do ustalonej doświadczalnie odporności na przebicie,

18) 15  klasa odporności pożarowej - odporność pożarową w rozumieniu § 212 ust. 1 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270 oraz z 2004 r. Nr 109, poz. 1156),

19) 16  Polska Norma - normę w rozumieniu przepisów ustawy z dnia 12 września 2002 r. o normalizacji (Dz. U. Nr 169, poz. 1386, z 2004 r. Nr 273, poz. 2703, z 2005 r. Nr 132, poz. 1110 oraz z 2006 r. Nr 170, poz. 1217),

20) 17  jednostka naukowa - jednostkę naukową w rozumieniu art. 2 pkt 9 ustawy z dnia 8 października 2004 r. o zasadach finansowania nauki (Dz. U. Nr 238, poz. 2390, z późn. zm.), prowadzącą badania naukowe lub prace rozwojowe z zakresu balistyki zewnętrznej,

21) 18  pistolet wojskowy - pistolet lub rewolwer, wprowadzony do użytkowania w Siłach Zbrojnych Rzeczypospolitej Polskiej, konstrukcyjnie przystosowany do strzelania jedynie ogniem pojedynczym,

22) 19  płaszczyzna bazowa strzelnicy garnizonowej - poziomą płaszczyznę odniesienia, będącą podstawową płaszczyzną służącą do wyznaczenia położenia wszystkich elementów strzelnicy,

23) 20  płaszczyzna rzeczywista strzelnicy garnizonowej - teren strefy strzelań ukształtowany według projektu budowlanego,

24) 21  linia początkowa strzelnicy garnizonowej - linię wyznaczającą usytuowanie strzelnicy garnizonowej, powstałą z przecięcia płaszczyzny bazowej strzelnicy i rzeczywistej płaszczyzny strzelnicy,

25) 22  linia przerwania ognia - prostą prostopadłą do osi strefy strzelań, oznaczającą bezwzględny zakaz używania uzbrojenia, położoną między linią otwarcia ognia a rejonem rozmieszczenia celów.

2. Wymagane w rozporządzeniu wymiary w świetle należy rozumieć jako wymiary w najwęższym miejscu wymiarowanego elementu uzyskane po wykończeniu odpowiednich powierzchni.

3. 23  Określone w rozporządzeniu odległości między obiektami mierzy się w miejscu ich najmniejszego oddalenia.

§  3.

1. Rozróżnia się następujące płaszczyzny i linie geometryczne strzelnicy garnizonowej:

1) płaszczyzna bazowa strzelnicy garnizonowej,

2) płaszczyzna rzeczywista strzelnicy garnizonowej,

3) linia początkowa strzelnicy garnizonowej,

4) linia otwarcia ognia,

5) linia celów,

6) linia wyjściowa,

7) dolna płaszczyzna strzelania,

8) górna płaszczyzna strzelania,

9) skrajna lewa płaszczyzna strzelania,

10) skrajna prawa płaszczyzna strzelania,

11) 24  linia przerwania ognia.

2. Opis płaszczyzn i linii, o których mowa w ust. 1, określa załącznik nr 1 do rozporządzenia.

Rozdział  2

Klasyfikacja strzelnic  ²⁵

§  4.

1. 26  Rozróżnia się następujące rodzaje strzelnic o jednej strefie strzelań:

1) strzelnice garnizonowe o stałej linii otwarcia ognia - strzelnice o jednej, trwale oznaczonej linii otwarcia ognia i dopuszczalnej więcej niż jednej linii celów,

2) strzelnice garnizonowe o zmiennej linii otwarcia ognia - strzelnice o jednej, trwale oznaczonej linii celów i dopuszczalnej więcej niż jednej linii otwarcia ognia,

3) strzelnice specjalne o więcej niż jednej linii otwarcia ognia i jednej trwale oznaczonej linii celów, przeznaczone do wykonywania strzelań jednokierunkowych,

4) strzelnice specjalne o więcej niż jednej linii otwarcia ognia i więcej niż jednej linii celów, przeznaczone do wykonywania strzelań wielokierunkowych.

2. 27  Strzelnice składające się z więcej niż jednej strefy strzelań tworzą strzelnicę wielostrefową.

§ 5. ^{(28 )}

1. 29  Strzelnice o stałej linii otwarcia ognia dzieli się na następujące typy:

1) strzelnica typu "A" - do strzelań na odległość do 300 m z postaw strzeleckich "leżąc", "klęcząc" lub "stojąc", do celów stałych i ukazujących się, o liczbie stanowisk strzeleckich do 9 wykonanych zgodnie z § 61 ust. 1 pkt 1,

2) 30  strzelnica typu "B" - do strzelań na odległość do 200 m z postaw strzeleckich "leżąc", "klęcząc" lub "stojąc", do celów stałych i ukazujących się, o liczbie stanowisk strzeleckich do 9 wykonanych zgodnie z § 61 ust. 1 pkt 1,

3) 31  strzelnica typu "C" - do strzelań na odległość do 100 m z postaw strzeleckich "leżąc", "klęcząc" oraz "stojąc", do celów stałych i ukazujących się, o liczbie stanowisk strzeleckich do 12 wykonanych zgodnie z § 61 ust. 1 pkt 1.

2. Schematy strzelnic, o których mowa w ust. 1, określają odpowiednio załączniki nr 2-4 do rozporządzenia.

3. Strzelnice garnizonowe o zmiennej linii otwarcia ognia dzieli się na następujące typy:

1) strzelnica typu "D" - do strzelań na odległość do 300 m z postaw strzeleckich "leżąc", "klęcząc" lub "stojąc", do celów stałych, ukazujących się i ruchomych, o jednym stanowisku strzeleckim na każdej linii otwarcia ognia wykonanym zgodnie z § 61 ust. 1 pkt 1 oraz o jednym stanowisku strzeleckim na strzelnicy, do strzelania z broni pokładowej wozów bojowych na odległość 300 m,

2) strzelnica typu "S" - do strzelań na odległość do 150 m z postaw strzeleckich "leżąc", "klęcząc" lub "stojąc", do celów stałych i ukazujących się, o liczbie stanowisk strzeleckich od 4 do 12 na każdej linii otwarcia ognia wykonanych zgodnie z § 61 ust. 1 pkt 1,

3) 32  strzelnica specjalna - przystosowana do użycia amunicji o kalibrze do 12,7 mm o długości strefy strzelań nie większej niż 500 m.

4. Schematy strzelnic, o których mowa w ust. 3, określają odpowiednio załączniki nr 5 i 6 do rozporządzenia.

5. Dopuszcza się na strzelnicy garnizonowej:

1) typu "A" - przystosowanie jednego skrajnego stanowiska strzeleckiego do strzelania z małokalibrowej i średniokalibrowej broni pokładowej wozów bojowych,

2) typu "D" - niewykonywanie stanowiska strzeleckiego do strzelania z małokalibrowej i średniokalibrowej broni pokładowej wozów bojowych.

6. Ponadto dopuszcza się budowę strzelnicy garnizonowej typu "D" lub "S" o mniejszej liczbie linii otwarcia ognia niż określono w załącznikach nr 5 i 6 do rozporządzenia.

7. 33  (uchylony).

8. 34  (uchylony).

9. 35  Na strzelnicach garnizonowych o stałej linii otwarcia ognia oraz na strzelnicach garnizonowych typu "D", do strzelania z pistoletów wojskowych można wyznaczyć, w odległości nie większej niż 60 m i nie mniejszej niż 10 m od linii celów najbliżej kulochwytowi głównemu, w kierunku linii otwarcia ognia:

1) dodatkową linię wyjściową,

2) dodatkową linię otwarcia ognia.

10. 36  Stanowiska strzeleckie usytuowane na dodatkowych liniach otwarcia ognia, o których mowa w ust. 9, wyznacza się na czas prowadzenia strzelania bezpośrednio na płaszczyźnie rzeczywistej strzelnicy garnizonowej i nie stosuje się do nich przepisów § 61 ust. 1 i 3 oraz § 66.

§  6.

1. W zależności od rodzaju stosowanych budowli zabezpieczających i wielkości strefy zagrożenia strzelnice garnizonowe zalicza się do klasy od I do IV.

2. Wymagania wobec poszczególnych klas strzelnic garnizonowych, o których mowa w ust. 1, określa załącznik nr 7 do rozporządzenia.

Rozdział  3

Ogólne warunki techniczne strzelnic  ³⁷

§  7.

1. 38  Strzelnica zawiera:

1) strefę strzelań,

2) kulochwyt główny,

3) zabezpieczenia boczne,

4) strefę dowodzenia,

5) zaplecze techniczno-gospodarcze,

6) strefy ochronne:

a) niebezpieczną,

b) zagrożenia.

2. 39  W skład strefy strzelań wchodzą:

1) linia celów,

2) linia otwarcia ognia,

3) kulochwyt dolny przed linią celów,

4) instalacje energetyczne, sterownicze i sygnalizacyjne.

3. 40  W skład strefy strzelań mogą także wchodzić:

1) dodatkowe linie wyjściowe i dodatkowe linie otwarcia ognia,

2) przesłony pionowe,

3) zabudowa kulochwytu głównego,

4) zabezpieczenie poziome nad przesłonami pionowymi,

5) schrony obsługi celów,

6) torowiska tarczociągów celów ukazujących się,

7) zabezpieczenie górne.

4. W strefie dowodzenia wyznacza się:

1) linię wyjściową,

2) stanowiska strzeleckie,

3) stanowisko dowodzenia.

5. W skład zaplecza techniczno-gospodarczego wchodzą:

1) tarczownia,

2) punkt zaopatrzenia w wodę,

3) pomieszczenia higieniczno-sanitarne,

4) 41  drogi dojazdowe z placem manewrowo-postojowym,

5) punkty:

a) pierwszej pomocy medycznej,

b) czyszczenia broni,

c) amunicyjny,

d) nauczania.

6. 42  Dopuszcza się, na terenie zaplecza techniczno-gospodarczego, lokalizację budynku lub obiektu służącego do zapewnienia właściwych warunków pracy obsługi i ochrony strzelnicy garnizonowej.

7. 43  Na strzelnicach specjalnych, na linii celów przy kulochwycie głównym, dopuszcza się ustawienie dodatkowych elementów imitujących otwory okienne, drzwiowe lub przestawne przeszkody terenowe. Elementy te powinny być wykonane z materiałów niepowodujących rykoszetowania pocisków lub osłonięte materiałem antyrykoszetowym.

§ 8. 44  Elementy budowli strzelnic ulegające:

1) uszkodzeniu w trakcie użytkowania - wykonuje się w sposób umożliwiający ich łatwą wymianę lub uzupełnienie,

2) korozji, w tym również biologicznej - zabezpiecza się przed tymi zagrożeniami i tak konstruuje, aby była możliwa ich naprawa lub wymiana.

§  9.

1. 45  Budowle na terenie strzelnicy posadawia się na podłożu, które pod wpływem działających obciążeń, działania wody i innych czynników nie ulega zmianom zagrażającym bezpieczeństwu obiektów budowlanych, uniemożliwiającym lub zakłócającym ich użytkowanie.

2. Podłoże lub jego fragmenty niespełniające wymagań określonych w ust. 1 powinno zostać odpowiednio wzmocnione.

3. Na terenach podlegających wpływom podziemnej działalności górniczej stosuje się zabezpieczenia konstrukcji obiektów, odpowiednie do stanu zagrożenia, wynikającego z prognozowanych oddziaływań powodowanych eksploatacją górniczą, przez które rozumie się wymuszone przemieszczenia i odkształcenia oraz drgania podłoża.

§  10.

1. 46  Skarpy, zbocza i ściany oporowe wykonane na terenie strzelnicy sprawdza się pod względem ogólnej stateczności.

2. Sprawdzenie stateczności, o którym mowa w ust. 1, uznaje się za spełnione, jeżeli konstrukcja ta odpowiada Polskim Normom projektowania i obliczania konstrukcji.

§  11.

1. 47  Na terenie strzelnicy ustawia się maszty służące do umieszczania oświetlenia ostrzegawczego i wciągania chorągiewek ostrzegawczych w następujących miejscach:

1) na krańcach kulochwytu głównego - maszty o wysokości 3 m do umieszczania oświetlenia ostrzegawczego oraz chorągiewek ostrzegawczych,

2) na linii wyjściowej w osi strefy strzelań - maszt o wysokości 3 m do umieszczania oświetlenia ostrzegawczego oraz chorągiewek ostrzegawczych,

3) na krańcach linii wyjściowej - maszty o wysokości 1 m do umieszczania oświetlenia ostrzegawczego,

4) na krańcach linii otwarcia ognia, usytuowanej najdalej od kulochwytu głównego - maszty o wysokości 1 m do umieszczania oświetlenia ostrzegawczego,

5) na stanowisku dowodzenia - maszt o wysokości 1,2 m ponad najwyższy punkt stanowiska dowodzenia do umieszczania oświetlenia ostrzegawczego oraz chorągiewek ostrzegawczych.

2. Maszty do umieszczania oświetlenia ostrzegawczego mogą być usytuowane także na schronach lub w ich pobliżu, w sposób zapewniający widoczność zamontowanego na nich oświetlenia ze stanowiska dowodzenia.

3. Konstrukcja masztów, na których umieszcza się oświetlenie ostrzegawcze, powinna zapewnić łatwą i bezpieczną konserwację lamp ostrzegawczych.

Rozdział  4

Zabudowa i zagospodarowanie działki budowlanej

§ 12. 48  Strzelnice sytuuje się na terenach zamkniętych, o których mowa w art. 3 pkt 15 ustawy. Wybór lokalizacji strzelnic garnizonowych uwzględnia wymogi związane z ochroną środowiska, w tym ochronę przed hałasem.

§  13.  ⁴⁹

1. Strefy strzelań strzelnicy wielostrefowej wyznacza się równolegle do siebie, z zachowaniem tego samego kierunku strzelań.

2. Linie otwarcia ognia wszystkich stref strzelań strzelnicy wielostrefowej, składającej się ze stref o stałej linii otwarcia ognia, tworzą jedną prostą.

3. Na strzelnicy wielostrefowej między strefami strzelań wykonuje się podwójne zabezpieczenie boczne w takiej odległości, aby było zapewnione dojście do schronów obsługi celów, o szerokości nie mniejszej niż 3,0 m między krawędziami podstaw zabezpieczeń bocznych.

§ 14. 50  Elementy zaplecza techniczno-gospodarczego strzelnicy sytuuje się poza strefą strzelań i strefą dowodzenia, w kierunku przeciwnym do kierunku strzelań.

§ 15. 51  Punkt pomiarowy strzelnicy umieszcza się, zgodnie z przepisami prawa geodezyjnego i kartograficznego, na terenie strefy dowodzenia lub zaplecza techniczno-gospodarczego strzelnicy.

§  16.

1. 52  Do strzelnicy i urządzeń z nią związanych zapewnia się dojście i dojazd pojazdów mechanicznych od drogi publicznej.

2. Dojazd, o którym mowa w ust. 1, wykonuje się o:

1) szerokości co najmniej 3 m,

2) nawierzchni utwardzonej lub gruntowej,

3) promieniach zewnętrznych łuków o długości co najmniej 11 m,

4) odstępach pomiędzy koronami drzew do wysokości 4 m liczonej od nawierzchni jezdni co najmniej 3 m.

3. Do strefy dowodzenia zapewnia się swobodny dojazd od strony zaplecza techniczno-gospodarczego, o szerokości nie mniejszej niż 3 m.

§  17.

1. Na terenie zaplecza techniczno-gospodarczego urządza się plac postojowy nie mniejszy niż 20 x 20 m.

2. Płaszczyznę placu, o którym mowa w ust. 1, kształtuje się w sposób zapewniający jego odwodnienie.

3. Nawierzchnię placu, o którym mowa w ust. 1, wykonuje się jako utwardzoną lub gruntową stabilizowaną i oznacza się na niej stanowiska postojowe.

§  18.

1. 53  W rejonie strzelnicy sytuuje się place, zadaszone osłony lub pomieszczenia na pojemniki o podłożu zabezpieczonym przed przenikaniem do gruntu związków chemicznych, służące do czasowego gromadzenia odpadów stałych, z uwzględnieniem możliwości ich segregacji.

2. 54  Między urządzeniami budowlanymi, o których mowa w ust. 1, a miejscem dojazdu samochodów wywożących odpady wykonuje się utwardzone dojście umożliwiające przemieszczanie pojemników na własnych kołach lub na wózkach.

3. Urządzenia budowlane, o których mowa w ust. 1, wykonuje się z materiałów niepalnych.

§ 19. 55  Odległość zadaszonych osłon lub pomieszczeń z pojemnikami na odpady stałe, o których mowa w § 18 ust. 1, nie może być mniejsza niż:

1) 10 m - od okien i drzwi budynków z pomieszczeniami przeznaczonymi na pobyt ludzi,

2) 3 m - od granicy z działką sąsiednią,

3) 10 m - od stanowiska dowodzenia,

4) 5 m - od linii wyjściowej strzelnicy.

Rozdział  5

Strefy ochronne strzelnic  ⁵⁶

§ 20. 57  Strefy, o których mowa w § 7 ust. 1 pkt 6, wyznacza się dla każdej strzelnicy w celu wykluczenia rażenia pociskami, w tym rykoszetami (odbitkami), osób i mienia, znajdujących się poza obszarem tych stref.

§  21.

1. Strefa niebezpieczna obejmuje teren w odległości:

1) 150,00 m od skrajnych zewnętrznych krawędzi podstaw kulochwytu głównego i prawego zabezpieczenia bocznego,

2) 50,00 m od skrajnej zewnętrznej krawędzi podstawy lewego zabezpieczenia bocznego i linii otwarcia ognia.

2. Strefa zagrożenia obejmuje teren:

1) dla strzelnic garnizonowych klasy I - strefy niebezpiecznej,

2) dla strzelnic garnizonowych pozostałych klas - strefy niebezpiecznej powiększony:

a) za kulochwytem głównym - o pas terenu szerokości strefy niebezpiecznej i głębokości do Rz, licząc od linii otwarcia ognia;

b) na lewo od strefy niebezpiecznej - o teren w kształcie wycinka koła ograniczony promieniem o długości Rz, wyprowadzonym z punktu przecięcia linii otwarcia ognia i lewej krawędzi strefy niebezpiecznej, odchylonym w lewo od krawędzi strefy niebezpiecznej o kąt 30°,

c) na prawo od strefy niebezpiecznej - o teren w kształcie wycinka koła ograniczony promieniem o długości Rz, wyprowadzonym z punktu przecięcia linii otwarcia ognia i prawej krawędzi strefy niebezpiecznej, odchylonym w prawo od krawędzi strefy niebezpiecznej o kąt 60°.

3. Długość promienia Rz wynosi:

1) 58  dla strzelnic garnizonowych klasy IV - 4500 m,

2) dla strzelnic garnizonowych klasy III - 3.500 m,

3) dla strzelnic garnizonowych klasy II o stałej linii otwarcia ognia - ustalany jest w przedziale od 150 do 3.500 m, w zależności od warunków lokalizacyjnych i usytuowania dodatkowych przesłon pionowych,

4) dla strzelnic garnizonowych klasy II o zmiennej linii otwarcia ognia:

a) typu "D" - 700 m,

b) typu "S" - 1.000 m,

5) 59  dla strzelnic specjalnych - ustalany jest w odległości 700 m lub mniejszej, uzależnionej od konstrukcji i wysokości kulochwytu głównego, zastosowania zabezpieczenia górnego oraz liczby i miejsca posadowienia pionowych przesłon stałych i ruchomych,

6) 60  dla strzelnic garnizonowych - jest ustalany w przedziale od 150 m do 4500 m w zależności od warunków lokalizacyjnych i zastosowania dodatkowych zabezpieczeń, w tym zabezpieczania górnego.

4. Sposób ustalania długości promienia, o którym mowa w ust. 3 pkt 3, określa załącznik nr 8 do rozporządzenia.

5. 61  Dopuszcza się, na podstawie orzeczenia jednostki naukowej, zmniejszenie rozmiarów strefy zagrożenia w przypadku występowania naturalnych wzniesień terenu, naturalnych zagłębień terenu lub innych uwarunkowań, w tym wymienionych w ust. 3 pkt 5.

6. 62  Wokół strzelnicy wielostrefowej wyznacza się jedną strefę niebezpieczną, odmierzoną od linii otwarcia ognia i skrajnych zabezpieczeń bocznych oraz najbardziej oddalonych kulochwytów głównych.

7. Sposób wyznaczania stref ochronnych strzelnicy garnizonowej określa załącznik nr 9 do rozporządzenia.

§  22.  ⁶³

1. W strefach ochronnych strzelnicy, z zastrzeżeniem § 23-26, poza budynkami i obiektami służącymi do bezpośredniej obsługi strzelnicy, nie mogą się znajdować:

1) obiekty i pomieszczenia przeznaczone na stały lub czasowy pobyt ludzi, w rozumieniu przepisów określających warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie,

2) lotniska i lądowiska,

3) drogi kołowe i kolejowe,

4) magazyny środków bojowych, materiałów toksycznych, promieniotwórczych, łatwopalnych i innych materiałów niebezpiecznych,

5) miejsca parkingowe,

6) obiekty służące do prowadzenia działalności gospodarczej lub hodowlanej.

2. Budynki i obiekty służące do bezpośredniej obsługi strzelnicy mogą się znajdować w strefie niebezpiecznej strzelnicy jedynie na obszarze przed linią wyjściową położoną najdalej od kulochwytu głównego.

§  23.  ⁶⁴

1. Droga dojazdowa do strzelnicy może przecinać strefę niebezpieczną jedynie przed linią wyjściową strzelnicy.

2. Dopuszcza się inne usytuowanie drogi dojazdowej do strzelnicy, jeżeli droga ta jest osłonięta kuloodpornymi przegrodami lub istnieje możliwość wyłączenia ruchu po tej drodze w czasie prowadzenia strzelania.

§  24.  ⁶⁵

1. W strefach ochronnych strzelnicy dopuszcza się lokalizację obiektów takich jak:

1) strzelnica pistoletowa i do strzelania z broni małokalibrowej,

2) plac treningów ogniowych,

3) plac ćwiczeń ogniowych,

4) strzelnica do strzelania z użyciem symulatorów lub trenażerów.

2. Linie wyjściowe strzelnicy oraz wszystkich występujących obiektów, o których mowa w ust. 1, tworzą jedną linię prostą.

§  25.  ⁶⁶

1. W strefie zagrożenia strzelnicy dopuszcza się lokalizację innych niż wymienione w § 24 ust. 1 obiektów terenowej bazy szkoleniowej Sił Zbrojnych, o których mowa w przepisach w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane niebędące budynkami, służące obronności Państwa, oraz ich usytuowanie.

2. Usytuowanie obiektów, o których mowa w ust. 1, w strefie zagrożenia strzelnicy powoduje dopuszczenie takiej strzelnicy do użytkowania z ograniczeniem możliwości jednoczesnego prowadzenia strzelania na strzelnicy i prowadzenia zajęć na terenie tych obiektów szkoleniowych.

§  26.

1. 67  Dopuszcza się przecinanie strefy zagrożenia strzelnicy przez drogi kołowe i kolejowe oraz lokalizowanie w tej strefie magazynów, o których mowa w § 22 ust. 1 pkt 4, jeżeli obiekty te, wraz z drogami dojścia lub dojazdu, zostały zabezpieczone kuloodpornymi przegrodami zapewniającymi bezpieczne użytkowanie tych obiektów.

2. Sposób zabezpieczenia, o którym mowa w ust. 1, jednostka naukowa określa dla każdego przypadku indywidualnie.

§  27.

1. 68  Wokół strefy niebezpiecznej każdej strzelnicy wykonuje się ogrodzenie ostrzegawcze o wysokości co najmniej 1,5 m z siatki umocowanej na słupach betonowych lub stalowych.

2. 69  Na drodze dojazdowej, w miejscu przekraczania granicy strefy niebezpiecznej strzelnicy, ustawia się zaporę drogową typu kolejowego lub inną spełniającą tę samą funkcję, o szerokości przejazdu w świetle co najmniej 3,0 m.

3. 70  Na całym obwodzie ogrodzenia strefy niebezpiecznej strzelnicy umieszcza się tablice ostrzegawcze w następujących miejscach:

1) przy wjeździe na teren strefy,

2) przy załamaniach linii ogrodzenia,

3) w punktach charakterystycznych, w szczególności na wierzchołkach wzniesień lub w przecinkach leśnych,

4) na całej długości ogrodzenia w rozstawie nieprzekraczającym 25 m.

4. Jeżeli teren działki lub strefy zagrożenia jest ogrodzony, dopuszcza się, na odcinku za linią wyjściową, wykonanie części ogrodzenia strefy niebezpiecznej, w formie balustrady o wysokości 1,10 m.

5. Wzór tablicy, o której mowa w ust. 3, określa załącznik nr 10 do rozporządzenia (rys. nr 1).

§  28.

1. 71  (uchylony).

2. 72  Na całym obwodzie strefy zagrożenia strzelnicy garnizonowej klasy II, III i IV oraz strzelnicy specjalnej umieszcza się tablice ostrzegawcze:

1) przy wjeździe na teren strefy,

2) przy załamaniach obwodu granicy strefy,

3) w punktach charakterystycznych, takich jak wierzchołek wzniesienia czy przecinka leśna,

4) na całym obwodzie granicy strefy w rozstawie nieprzekraczającym 50 m.

3. 73  (uchylony).

4. Wzór tablicy, o której mowa w ust. 2, określa załącznik nr 10 do rozporządzenia (rys. nr 2).

§  29.

1. 74  W przypadku gdy strefy ochronne strzelnicy obejmują obszar morskich wód terytorialnych lub wód śródlądowych, ogrodzenie lub oznakowanie stref doprowadza się do linii brzegowej.

2. 75  Granice stref ochronnych, o których mowa w ust. 1, oznacza się bojami, pławami lub stawami w sposób umożliwiający ustalenie przebiegu tych granic, ale nie rzadziej niż co 50 m.

3. Na linii brzegowej umieszcza się tablice ostrzegawcze, o których mowa odpowiednio w § 27 ust. 3 i w § 28 ust. 2.

4. Na obszarach stref, o których mowa w ust. 1, dopuszcza się prowadzenie hodowlanej gospodarki rybnej.

Rozdział  6

Strefa strzelań strzelnicy  ⁷⁶

§  30.  ⁷⁷

1. Szerokość strefy strzelań strzelnicy specjalnej, zarówno w części zadaszonej, jak i niezadaszonej, wynosi od 30 do 40 m. Szerokość strefy strzelań może być zmieniana w zależności od wielkości działki, na której ma być posadowiona.

2. 78  Płaszczyznę strefy strzelań wykonuje się ze spadkiem w kierunku linii celów nieprzekraczającym 0,2 stopnia.

§  31.

1. Na terenie strefy strzelań wykonuje się odwodnienie zapewniające prawidłowe i bezpieczne działanie urządzeń technicznych wyposażenia strzelnicy garnizonowej oraz niegromadzenie się wód na obszarze stanowisk strzeleckich.

2. 79  Odwodnienie zabudowy kulochwytu głównego oraz zabezpieczenia poziomego nad przesłonami pionowymi wykonuje się w sposób nieutrudniający obserwacji celów i prowadzenia ognia ze stanowisk strzeleckich.

3. Instalację odwadniającą, o której mowa w ust. 1 i 2, wykonuje się w taki sposób, aby nie była narażona na trafienie strzałem bezpośrednim.

§  32.

1. Powierzchnia strefy strzelań nie może zawierać żadnych przeszkód utrudniających obserwację celów, a w szczególności drzew i krzewów.

2. 80  W strefie strzelań, na głębokości do 0,20 m, nie mogą znajdować się jakiekolwiek elementy twarde, w szczególności kamienie, gruz, elementy stalowe oraz betonowe lub inne materiały powodujące rykoszetowanie pocisków.

3. 81  W strefie strzelań strzelnicy garnizonowej nie umieszcza się elementów lub obiektów budowlanych zmieniających ukształtowanie tej strefy w inny sposób, niż to określono w przepisach rozporządzenia, w szczególności dodatkowych kulochwytów dolnych i utwardzonych nawierzchni stanowisk strzeleckich. W przypadku strzelnic specjalnych dopuszcza się stosowanie przenośnych kulochwytów dolnych skonstruowanych z materiałów o zmniejszonej podatności na powstanie rykoszetów.

§  33.

1. W strefie strzelań, wzdłuż zabezpieczenia bocznego, w którym usytuowane są schrony obsługi celów, wykonuje się ścieżkę o szerokości nie mniejszej niż 1 m, usytuowaną w poziomie lub poniżej rzeczywistej płaszczyzny strzelnicy garnizonowej, służącą do dojścia pieszego do schronów obsługi celów.

2. Dopuszcza się wykonanie pasa, o szerokości nie mniejszej niż 3 m, służącego do dojazdu pojazdów do kulochwytu głównego.

3. 82  W zależności od warunków lokalnych dopuszcza się wykonanie stabilizacji gruntu w pasie, o którym mowa w ust. 2.

4. 83  Stabilizacja, o której mowa w ust. 3, nie może powodować utwardzania pasa, o którym mowa w ust. 2.

§  34.

1. Elementy strzelnicy garnizonowej, niezwiązane bezpośrednio z wyposażeniem strefy strzelań, nie mogą być usytuowane pomiędzy wewnętrznymi krawędziami podstaw zabezpieczeń bocznych.

2. Podnośniki tarcz umieszcza się, z zastrzeżeniem ust. 3, nie mniej niż 0,20 m poniżej poziomu płaszczyzny rzeczywistej strzelnicy garnizonowej, w sposób zapewniający ich prawidłową pracę.

3. W przypadku gdy, ze względów technicznych, nie jest możliwe sytuowanie podnośników tarcz w sposób określony w ust. 2, wykonuje się, poniżej poziomu płaszczyzny rzeczywistej strzelnicy garnizonowej, gniazda podnośników umożliwiające ich ustawianie jedynie na czas przeprowadzania danego strzelania.

§ 35. Odległość linii celów najbliższej kulochwytowi głównemu nie może przekraczać 3,0 m od krawędzi podstawy kulochwytu głównego.

§  36.

1. 84  W strefie strzelań oznacza się w sposób trwały wszystkie linie wyjściową, otwarcia ognia, przerwania ognia i linie celów, przewidziane dla danej strzelnicy, oraz oś kulochwytu dolnego przed linią celów najbliższą kulochwytowi głównemu.

2. Na liniach celów oznacza się w sposób trwały miejsca ustawiania każdego rodzaju tarcz lub wyposaża się je w stałe uchwyty do ustawiania tarcz.

2a. 85  Na strzelnicach garnizonowych klasy I i II na liniach celów montuje się tarcze kontaktowe, natomiast na linii celów najbliższej kulochwytowi głównemu dopuszcza się montaż tarcz metalowych.

3. Dla każdej linii celów określa się wysokość dolnej krawędzi każdego rodzaju tarcz przewidzianych do zastosowania na danej linii.

4. Trwałe oznaczenie linii celów powinno umożliwiać kontrolny pomiar wysokości dolnej krawędzi tarcz w stosunku do płaszczyzny bazowej strzelnicy garnizonowej.

5. Oznaczenia, o których mowa w ust. 1, umieszcza się poza skrajnymi płaszczyznami strzelania.

6. 86  Oznaczenia i uchwyty, o których mowa w ust. 2, umieszcza się przynajmniej 0,05 m poniżej poziomu płaszczyzny rzeczywistej strzelnicy. Dopuszcza się, w przypadku już istniejących konstrukcji stałych, ich zabezpieczenie osłoną antyrykoszetową.

§ 37. 87  Oprawy oświetleniowe służące do podświetlania celów umieszcza się poniżej poziomu płaszczyzny rzeczywistej strzelnicy.

Rozdział  7

Kulochwyty strzelnic  ⁸⁸

§  38.  ⁸⁹

1. Kulochwyty strzelnicy garnizonowej sytuuje się równolegle do linii początkowej tej strzelnicy.

2. Kulochwyty boczne strzelnicy specjalnej sytuuje się w taki sposób, aby było możliwe prowadzenie strzelań w zakresie kątów 180 stopni w płaszczyźnie poziomej.

§  39.

1. Wysokość kulochwytu głównego nie może być mniejsza niż 1,0 m ponad rzędną krawędzi przecięcia górnej płaszczyzny strzelania z płaszczyzną czołową kulochwytu głównego.

2. Kulochwyt główny wykonuje się jako:

1) wał ochronny:

a) wykonany w całości w postaci nasypu ziemnego lub

b) 90  z nasypu ziemnego o minimalnej wysokości 3,0 m (wał ziemny) oraz z konstrukcji betonowej lub murowej powyżej wysokości 3,0 m albo,

2) konstrukcję betonową lub murową z osłoną,

3) 91  konstrukcję stalową z osłoną,

4) 92  posiadające inne rozwiązanie zapewniające odpowiednią odporność na przebicie i bezpieczeństwo użytkowania.

3. Kulochwyt główny wykonuje się w sposób umożliwiający wejście na koronę kulochwytu, poza jego płaszczyzną czołową, w celu wykonywania czynności obsługowych i konserwacyjnych.

4. 93  Schematy kulochwytów, o których mowa w ust. 2, określa załącznik nr 11 do rozporządzenia (rys. nr 1-4 i 7).

§ 40. Kulochwyt główny wykonuje się o długości:

1) kulochwyt, o którym mowa w § 39 ust. 2 pkt 1 - równej odległości przecięcia skrajnej lewej płaszczyzny strzelania i skrajnej prawej płaszczyzny strzelania z płaszczyzną pionową poprowadzoną przez górną krawędź kulochwytu głównego,

2) 94  kulochwyt, o którym mowa w § 39 ust. 2 pkt 2-4 - powiększonej, w stosunku do długości ustalonej w sposób określony w pkt 1, o 1,50 m po obu stronach osi symetrii płaszczyzny strefy strzelań, z uwzględnieniem drogi technicznej, jeżeli jest przewidywana, bez względu na rodzaj użytego materiału konstrukcyjnego.

§ 41. Szerokość korony kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. a), nie może wynosić mniej niż 1,0 m.

§  42.

1. 95  Płaszczyznę czołową kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. a), oraz część ziemną kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. b), do wysokości 3,0 m ponad płaszczyznę rzeczywistą strzelnicy garnizonowej wykonuje się o pochyleniu 1:1.

2. 96  Powyżej wysokości 3,0 m, mierząc od poziomu płaszczyzny rzeczywistej strzelnicy, kulochwyt, o którym mowa w § 39 ust. 2 pkt 1 lit. a, wykonuje się do pełnej wysokości, określonej w § 39 ust. 1, o pochyleniu skarpy 1:1,5.

3. W kulochwycie, o którym mowa w § 39 ust. 2 pkt 1 lit. a), na wysokości 3,0 m wykonuje się odsadzkę poziomą o szerokości 2,0 m.

4. Płaszczyznę tylną ziemnego kulochwytu głównego wykonuje się o pochyleniu 1:1,5.

5. 97  W celu zwiększenia stateczności skarp kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. a, dopuszcza się, powyżej wysokości 3,0 m, mierząc od poziomu płaszczyzny rzeczywistej strzelnicy, stosowanie dodatkowych odsadzek poziomych o szerokości nie mniejszej niż 1 m.

§  43.

1. 98  Powierzchnię czołową kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. a), do wysokości nie mniejszej niż 3,0 m ponad płaszczyznę rzeczywistą strzelnicy garnizonowej, oraz części ziemnej kulochwytu, o którym mowa w § 39 ust. 2 pkt 1 lit. b), wykonuje się z materiałów sypkich o granulacji od 2 do 5 mm, niezawierających w warstwie zewnętrznej o grubości 0,2 m materiałów twardych, takich jak: kamienie, gruz, złom metalowy.

2. Powierzchnię czołową, o której mowa w ust. 1, zabezpiecza się w sposób trwały poprzez darniowanie pełne.

3. Wystającą ponad nasyp ziemny część kulochwytu głównego, o którym mowa w § 39 ust. 2 pkt 1 lit. b), wykonuje się jako odporną na przebicie ze współczynnikiem bezpieczeństwa "2,5".

4. Część kulochwytu, o której mowa w ust. 3, od strony stanowisk strzeleckich obudowuje się okładziną drewnianą o grubości co najmniej 32 mm w ten sposób, aby pomiędzy okładziną a kulochwytem była wolna przestrzeń, wynosząca od 2 do 3 cm.

5. Na płaszczyźnie okładziny kulochwytu, o której mowa w ust. 4, od strony stanowisk strzeleckich nie mogą znajdować się twarde elementy mogące powodować powstawanie odbitek (rykoszetów), w szczególności: nakrętki, gwoździe, uchwyty mocujące.

§  44.

1. 99  Kulochwyt, buduje się odporny na przebicie ze współczynnikiem bezpieczeństwa:

1) o którym mowa w § 39 ust. 2 pkt 2 - "2,5",

2) o którym mowa w § 39 ust. 2 pkt 3 - "2".

2. Płaszczyznę czołową kulochwytu, o którym mowa w § 39 ust. 2 pkt 2, wykonuje się jako pionową.

3. Kulochwyt, o którym mowa w § 39 ust. 2 pkt 2, buduje się o grubości nie mniejszej niż 30 cm z betonu klasy co najmniej B-15 lub cegły pełnej klasy co najmniej 15.

4. 100  Konstrukcję kulochwytu, o której mowa w § 39 ust. 2 pkt 2, do wysokości 3,0 m ponad poziom płaszczyzny rzeczywistej strzelnicy osłania się od strony linii otwarcia ognia:

1) nasypem, wykonanym z materiałów sypkich, takich jak: żwir, piasek, którego:

a) warstwa zewnętrzna o grubości 0,2 m nie zawiera materiałów twardych, takich jak: kamienie, gruz, złom metalowy,

b) 101  warstwę zewnętrzną zabezpiecza się przez darniowanie pełne lub zastosowanie geokraty lub geowłókniny, a w przypadku obsiania trawą stosuje się instalację zapewniającą możliwość jej nawadniania,;

c) grubość jest nie mniejsza niż 1,0 m,

d) zabezpieczenie warstwy pionowej stanowi osłona drewniana o grubości co najmniej 50 mm,

albo

2) warstwą tarcicy składającą się z belek drewnianych o długości co najmniej 1,0 m, tworzących warstwę ochronną, ułożonych prostopadle do płaszczyzny czołowej kulochwytu głównego, oraz płytami stalowymi o grubości co najmniej 10 mm umieszczonymi bezpośrednio przed płaszczyzną czołową konstrukcji kulochwytu głównego, między tą konstrukcją a jej osłoną.

4a. 102  Płyty stalowe, o których mowa w ust. 4 pkt 2, umieszcza się na całej długości kulochwytu głównego:

1) przez wykonanie pasa płyt stalowych o szerokości nie mniejszej niż 0,8 m - na strzelnicy dopuszczonej do strzelania do celów ruchomych,

2) za każdą tarczą, przez wykonanie płyt stalowych o wymiarach nie mniejszych niż 0,8 × 0,8 m - na strzelnicy niedopuszczonej do strzelania do celów ruchomych.

5. Płaszczyznę kulochwytu, o którym mowa w § 39 ust. 2 pkt 2, przeciwną do strefy strzelań wykonuje się z zachowaniem warunku utrzymania wysokości kulochwytu 3,0 m ponad otaczający teren, aż do miejsc połączeń z zabezpieczeniami bocznymi.

§ 45. Zabudowa kulochwytu głównego składa się z:

1) 103  zabezpieczenia poziomego (zadaszenia) nad linią celów o takiej długości, rozumianej jako głębokość zabudowy kulochwytu głównego, aby pokrywało teren od kulochwytu głównego do miejsca, w którym następuje przecięcie zabezpieczenia z płaszczyzną przechodzącą przez oś podłużną kulochwytu dolnego, zlokalizowanego przed linią celów najbliższą kulochwytowi głównemu, odchyloną od pionu w kierunku linii otwarcia ognia o kąt nie mniejszy niż 15 stopni,

2) elementów pionowych zabudowy usytuowanych w osiach zabezpieczeń bocznych, na odcinku od przedniej krawędzi zabezpieczenia poziomego nad linią celów do miejsca ich połączenia z kulochwytem głównym.

§  46.

1. 104  Zabudowę kulochwytu głównego wykonuje się na całej długości kulochwytu. Elementy konstrukcyjne zabudowy kulochwytu, w szczególności takie jak podpory, umieszcza się w sposób uniemożliwiający ich bezpośrednie trafienie. Elementy konstrukcyjne narażone na trafienie zabezpiecza się płytą stalową o grubości minimum 15 mm, osłoniętą materiałem pochłaniającym rykoszety.

2. Zabudowę kulochwytu głównego wykonuje się w sposób zapewniający właściwe odprowadzenie wód opadowych poza teren strefy strzelań.

3. Schemat zabudowy, o której mowa w ust. 1, określa załącznik nr 11 do rozporządzenia (rys. nr 5).

§  47.

1. Zabezpieczenie poziome zabudowy kulochwytu głównego wykonuje się jako pełne i trwałe z materiałów odpornych na przebicie ze współczynnikiem bezpieczeństwa "1,2".

2. Elementy pionowe zabudowy kulochwytu głównego wykonuje się jako pełne i trwałe z materiałów odpornych na przebicie ze współczynnikiem bezpieczeństwa "1,5".

3. 105  Elementy zabudowy, o których mowa w ust. 2, zabezpiecza się od strony strefy strzelań osłoną z tarcicy o grubości nie mniejszej niż 50 mm.

§  48.

1. Kulochwyt dolny sytuuje się:

1) pod przesłoną najbliższą linii otwarcia ognia, czyli przesłoną pionową nr 1,

2) 106  w możliwie najmniejszej odległości od linii celów najbliższej kulochwytowi głównemu, zapewniając dogodną obsługę tarcz strzeleckich,

3) 107  równolegle do kulochwytów bocznych na długości tych kulochwytów strzelnicy specjalnej.

2. Kulochwyt dolny wykonuje się o wysokości:

1) pod przesłoną pionową nr 1 - do przecięcia płaszczyzny czołowej przesłony z dolną płaszczyzną strzelania wyznaczoną przez odpowiadającą linię otwarcia ognia,

2) 108  przed linią celów najbliższą kulochwytowi głównemu - 0,90 m ponad rzeczywistą płaszczyzną strzelnicy garnizonowej.

3. Długość kulochwytu dolnego powinna być równa:

1) pod przesłoną pionową nr 1 - rozstawowi podpór przesłony,

2) 109  przed linią celów najbliższą kulochwytowi głównemu - odległości przecięcia skrajnej lewej i skrajnej prawej płaszczyzny strzelania z płaszczyzną pionową przechodzącą przez czołową krawędź kulochwytu dolnego z obustronnym dodaniem po 1,50 m.

4. 110  Możliwe jest niewykonywanie stałego kulochwytu dolnego przed linią celów na strzelnicach specjalnych, jeżeli strzelnica jest wyposażona w przenośne kulochwyty do osłony podnośników celów.

5. 111  Kulochwyt dolny przed linią celów najbliższą kulochwytowi głównemu lub bocznemu dla strzelnic specjalnych można wykonać jako przenośne elementy konstrukcyjne o wysokości i szerokości uniemożliwiającej trafienie bezpośrednie w podnośnik celu.

§  49.

1. Płaszczyznę czołową kulochwytu, o którym mowa w § 48 ust. 1 pkt 1, wykonuje się jako pionową i równoległą do linii początkowej strzelnicy garnizonowej.

2. Spadek płaszczyzny korony kulochwytu, o którym mowa w § 48 ust. 1 pkt 1, w kierunku kulochwytu głównego, wykonuje się o pochyleniu nie mniejszym niż nachylenie dolnej płaszczyzny strzelania.

3. Płaszczyznę tylną kulochwytu, o którym mowa w § 48 ust. 1 pkt 1, wykonuje się o pochyleniu 1:1,5.

4. Koronę kulochwytu, o którym mowa w § 48 ust. 1 pkt 1, wykonuje się zgodnie ze schematem zawartym w załączniku nr 11 do rozporządzenia (rys. nr 6), z tym że:

1) grubość blachy stalowej, umieszczonej w koronie kulochwytu, nie może być mniejsza niż 10 mm,

2) szerokość korony kulochwytu nie może być mniejsza niż 1,0 m.

§ 50. Kulochwyt, o którym mowa w § 48 ust. 1 pkt 2, wykonuje się w całości jako budowlę ziemną, pozbawioną jakichkolwiek elementów twardych, takich jak: kamienie o średnicy powyżej 2 mm, kształtowniki stalowe, blachy stalowe, z tym że:

1) szerokość korony kulochwytu nie może być mniejsza niż 1,0 m,

2) płaszczyzny: czołową i tylną kulochwytu wykonuje się o pochyleniu 1:1,

3) powierzchnię kulochwytu zabezpiecza się w sposób trwały przez darniowanie pełne.

Rozdział  8

Inne budowle zabezpieczające na strzelnicach  ¹¹²

§ 51. ^{(113 )}

1. 114  Zabezpieczenia boczne strzelnicy:

1) sytuuje się prostopadle do linii początkowej strzelnicy,

2) wykonuje się:

a) co najmniej od linii wyjściowej do kulochwytu głównego,

b) jako pełne i łączące się z kulochwytem głównym bez żadnych szczelin,

3) na całej długości nie mogą mieć wysokości, mierzonej od ich podstawy, mniejszej niż 3,0 m ponad płaszczyznę rzeczywistą strzelnicy oraz ponad teren po zewnętrznej stronie strefy strzelań.

2. Zabezpieczenia boczne strzelnicy specjalnej mogą posiadać możliwość doraźnego podwyższania ich, w zależności od prowadzonego strzelania. Elementy podwyższające wykonuje się jako odporne na przebicie ze współczynnikiem bezpieczeństwa nie mniejszym niż "2", z materiałów niepowodujących rykoszetowania pocisków lub osłonięte materiałem antyrykoszetowym.

§ 52. Zabezpieczenia boczne powinny być:

1) wykonane w postaci nasypu ziemnego i posiadać:

a) pochylenie skarp nie mniejsze niż 1:1,5,

b) szerokość korony nie mniejszą niż 1,0 m,

c) powierzchnie zabezpieczeń obsiane trawą, albo

2) wykonane z innych materiałów, w szczególności z betonu lub cegły, w sposób zapewniający:

a) ich odporność na przebicie ze współczynnikiem bezpieczeństwa "2",

b) wyeliminowanie powstawania odbitek (rykoszetów) od elementów konstrukcyjnych zabezpieczenia poprzez osłonięcie drewnem lub innym materiałem o podobnych właściwościach, o grubości nie mniejszej niż 50 mm.

§ 53. Przesłony pionowe:

1) 115  wykonuje się w sposób zapewniający ich odporność na przebicie ze współczynnikiem bezpieczeństwa nie mniejszym niż "2",

2) numeruje się zgodnie z kierunkiem strzelań, rozpoczynając od linii otwarcia ognia w kierunku kulochwytu głównego,

3) 116  strzelnicy specjalnej wykonuje się jako umożliwiające przemieszczenie w kierunku prostopadłym do osi strefy strzelań strzelnicy lub posiadające możliwość ich całkowitego usunięcia ze strefy strzelań.

§  54.

1. Przesłonę pionową nr 1 sytuuje się w takiej odległości od linii otwarcia ognia, aby kąt nachylenia płaszczyzny przechodzącej przez linię otwarcia ognia i górną krawędź płaszczyzny czołowej tej przesłony do płaszczyzny bazowej strzelnicy garnizonowej był nie mniejszy od 10 stopni.

2. 117  Przesłonę pionową nr 2 sytuuje się w takiej odległości od poprzedniej przesłony, aby płaszczyzna przechodząca przez linię otwarcia ognia i dolną krawędź przesłony poprzedniej przecinała ją w odległości nie mniejszej niż 0,5 m od górnej krawędzi płaszczyzny czołowej przesłony.

3. Liczbę i rozmieszczenie dodatkowych przesłon pionowych dla strzelnicy garnizonowej o stałej linii otwarcia ognia, zaliczonej do klasy I lub II, określa się w sposób ustalony w załączniku nr 8 do rozporządzenia.

§  55.

1. Długość przesłon pionowych, z zastrzeżeniem ust. 2, nie może być mniejsza niż:

1) dla strzelnicy garnizonowej typu "A" lub "B" o 9 stanowiskach strzeleckich:

a) przesłona nr 1 - 60 m,

b) przesłona nr 2 - 60 m,

c) kolejne przesłony - 50 m,

2) dla strzelnicy garnizonowej typu "B" o 6 stanowiskach strzeleckich:

a) przesłona nr 1 - 40 m,

b) przesłona nr 2 - 40 m,

c) kolejne przesłony - 35 m,

3) dla strzelnicy garnizonowej typu "C" lub "S":

a) o 4 stanowiskach - przesłona nr 1 - 16 m,

b) o 6 stanowiskach - przesłona nr 1 - 22 m,

c) o 8 stanowiskach - przesłona nr 1 - 28 m,

d) o 10 stanowiskach - przesłona nr 1 - 33 m,

e) o 12 stanowiskach - przesłona nr 1 - 39 m,

4) dla strzelnicy garnizonowej typu "D":

a) przesłona nr 1 przed każdą linią otwarcia ognia - 6,0 m,

b) przesłona nr 2 przed każdą linią otwarcia ognia - 5,5 m.

2. W przypadku strzelnicy garnizonowej, o której mowa w § 5 ust. 7, minimalną długość przesłon pionowych ustala się proporcjonalnie do liczby stanowisk strzeleckich.

§  56.  ¹¹⁸

1. Wysokość górnej krawędzi przesłon pionowych, mierzona od płaszczyzny rzeczywistej strzelnicy, wynosi:

1) przesłony nr 1 - 4,20 m,

2) przesłony nr 2 - 4,10 m,

3) kolejnych przesłon - od 4,20 m do 5,40 m.

2. Wysokość dolnej krawędzi przesłon pionowych, mierzona od płaszczyzny rzeczywistej strzelnicy, wynosi:

1) przesłony nr 1 - 2,40 m,

2) przesłony nr 2 - 2,10 m,

3) kolejnych przesłon - 2,50 m.

§  57.

1. Przesłony pionowe nr 1 i nr 2, wraz z podporami, wykonuje się w całości z betonu o klasie nie niższej niż B-15 i od strony linii otwarcia ognia obudowuje się okładziną drewnianą lub inną o podobnych właściwościach, o grubości co najmniej 50 mm, umocowaną w odległości 290 mm od konstrukcji przesłony, z tym że:

1) przestrzeń pomiędzy okładziną drewnianą i konstrukcją przesłony wypełnia się żwirem lub materiałem o podobnych właściwościach, o granulacji od 2 do 20 mm,

2) dolne krawędzie przesłony zabezpiecza się płytami stalowymi o grubości co najmniej 10 mm i szerokości nie mniejszej niż 10 cm,

3) płyty, o których mowa w pkt 2, umieszcza się w ten sposób, aby ich dolna krawędź znajdowała się o 1 cm poniżej dolnej krawędzi przesłony i była osłonięta okładziną w sposób określony w ust. 1.

2. Schemat przesłony, o której mowa w ust. 1, określa załącznik nr 12 do rozporządzenia.

§  58.

1. Podpory przesłony pionowej nr 1 i nr 2 rozmieszcza się, z zastrzeżeniem ust. 2 pkt 2, w sposób zapewniający uzyskanie prześwitów pomiędzy nimi nie mniejszych niż 2,10 m w świetle otworu przed każdym stanowiskiem strzeleckim.

2. Podpory dodatkowych przesłon pionowych strzelnicy garnizonowej:

1) typu "A", "B", "C" i "S" - rozmieszcza się w sposób zapewniający uzyskanie prześwitów pomiędzy podporami, nie mniejszych niż podwójna szerokość stanowisk strzeleckich powiększona o odległość (rozstaw) osi podłużnych stanowisk strzeleckich,

2) typu "D" - rozmieszcza się w sposób zapewniający uzyskanie sektorów obserwacji i ostrzału określonych w załączniku nr 5 do rozporządzenia.

§  59.

1. 119  Płaszczyzny czołowe przesłon pionowych wykonuje się jako prostopadłe do płaszczyzny bazowej strzelnicy.

2. Na płaszczyźnie czołowej przesłony pionowej nr 1, w osi podłużnej każdego stanowiska strzeleckiego, oznacza się, w sposób trwały, numer stanowiska w kolejności od lewego do prawego.

§  60.

1. Na strzelnicy garnizonowej klasy I lub II wykonuje się zabezpieczenie poziome nad przesłonami pionowymi nr 1 i nr 2.

2. Zabezpieczenie, o którym mowa w ust. 1:

1) sytuuje się w ten sposób, aby:

a) jego krawędź początkowa była wyznaczona przez płaszczyznę przechodzącą przez linię otwarcia ognia i nachyloną do płaszczyzny bazowej strzelnicy garnizonowej pod kątem nie mniejszym niż 15°,

b) jego krawędź końcowa była zlokalizowana nie bliżej niż nad przesłoną pionową nr 2,

2) wykonuje się:

a) jako pełne i trwałe, obudowane od spodu tarcicą lub innym materiałem o podobnych właściwościach o grubości co najmniej 50 mm,

b) odporne na przebicie ze współczynnikiem bezpieczeństwa "1,2",

c) o wysokości dostosowanej do wysokości przesłon pionowych, nad którymi jest wykonane, w taki sposób, aby pomiędzy zabezpieczeniem a przesłonami nie było żadnego prześwitu,

d) 120  w sposób zapewniający właściwe odprowadzenie wód opadowych poza teren strefy strzelań.

Rozdział  9

Stanowiska strzeleckie na strzelnicy garnizonowej

§  61.

1. 121  Stanowiska strzeleckie wykonuje się:

1) w sposób przystosowany do przeprowadzenia strzelań dla określonych postaw strzeleckich, w następujących wariantach:

a) "leżąc",

b) "leżąc" lub "klęcząc",

c) "leżąc" lub "klęcząc" lub "stojąc",

2) w sposób zapewniający:

a) usytuowanie ich przedniej krawędzi, z zastrzeżeniem ust. 2, w linii prostej poziomej leżącej w płaszczyźnie przechodzącej przez linię początkową strzelnicy garnizonowej i prostopadłej do płaszczyzny bazowej, położonej 1,2 m powyżej linii początkowej strzelnicy garnizonowej,

b) sprawne przeprowadzenie strzelań - umożliwiający strzelającemu dogodne przyjmowanie postaw strzeleckich oraz ich łatwą i szybką zmianę,

3) o powierzchni utwardzonej,

4) z materiałów nierozprzestrzeniających ognia.

2. Stanowiska strzeleckie na dodatkowych liniach otwarcia ognia na strzelnicy typu "D" i "S" sytuuje się w sposób zapewniający spełnienie warunków określonych odpowiednio w załącznikach nr 5 i 6 do rozporządzenia.

3. Wymiary stanowisk strzeleckich wynoszą:

1) długość 2,50 m,

2) szerokość 1,20 m,

3) rozstaw osi podłużnych stanowisk:

a) na strzelnicy typu "A" lub "B" - 6,00 m,

b) na strzelnicy typu "C" lub "S" - 2,71 m,

c) na strzelnicy typu "D" - zgodnie z danymi zawartymi na schemacie stanowiącym załącznik nr 5 do rozporządzenia.

4. Stanowiska strzeleckie numeruje się kolejno od lewego do prawego.

§  62.

1. 122  Stanowisko strzeleckie, o którym mowa w § 61 ust. 1 pkt 1 lit. a), wykonuje się tak, aby płaszczyzna stanowiska wykonana była:

1) na długości 20 cm od jego przedniej krawędzi, ze spadkiem w kierunku płaszczyzny bazowej strzelnicy garnizonowej wynoszącym 15 %,

2) na długości kolejnych 60 cm w poziomie,

3) na pozostałej części, ze spadkiem w kierunku płaszczyzny bazowej strzelnicy garnizonowej wynoszącym od 4 do 6 %,

4) w końcowym najniższym punkcie stanowiska, z wyniesieniem płaszczyzny stanowiska strzeleckiego ponad otaczający teren o 5 cm.

2. Na części płaszczyzny stanowiska strzeleckiego, o której mowa w ust. 1 pkt 1, umieszcza się podpórkę do broni o wysokości 30 cm, w sposób umożliwiający jej swobodny przesuw wzdłuż osi podłużnej stanowiska strzeleckiego; podpórkę wykonuje się w sposób nieutrudniający prowadzenia strzelania z broni wyposażonej w podstawę.

3. Schemat stanowiska, o którym mowa w ust. 1, określa załącznik nr 13 do rozporządzenia (rys. nr 1).

§  63.

1. 123  Stanowisko strzeleckie, o którym mowa w § 61 ust. 1 pkt 1 lit. b), wykonuje się w sposób zapewniający spełnienie następujących warunków:

1) część płaszczyzny stanowiska do strzelania z postawy "leżąc", od strony przedniej krawędzi stanowiska, powinna spełniać wymagania, o których mowa w § 62 ust. 1 pkt 1 i ust. 2,

2) głębokość stanowiska do strzelania z postawy "klęcząc" ustala się tak, aby zapewnić wysokość wylotu lufy broni na poziomie wylotu lufy broni na stanowisku strzeleckim do strzelania z postawy "leżąc",

3) pole podstawy stanowiska do strzelania z postawy "klęcząc" nie może mieć powierzchni mniejszej niż 110 cm x 110 cm,

4) ściana wyznaczająca przednią krawędź stanowiska strzeleckiego do postawy "klęcząc" nie może mieć grubości mniejszej niż 12 cm.

2. Schemat stanowiska, o którym mowa w ust. 1, określa załącznik nr 13 do rozporządzenia (rys. nr 2).

3. Dopuszcza się dostosowanie stanowiska strzeleckiego, wykonanego zgodnie ze schematem zamieszczonym w załączniku nr 13 do rozporządzenia (rys. nr 1), do strzelania z postaw "leżąc" i "klęcząc", przy zachowaniu warunków, o których mowa w ust. 1.

§  63a.  ¹²⁴

1. Stanowisko strzeleckie, o którym mowa w § 61 ust. 1 pkt 1 lit. c), wykonuje się w sposób zapewniający spełnienie następujących warunków:

1) część płaszczyzny stanowiska do strzelania z postawy "leżąc", od strony przedniej krawędzi stanowiska, powinna spełniać wymagania, o których mowa w § 62 ust. 1 pkt 1 i ust. 2,

2) głębokości stanowiska do strzelania z postaw "klęcząc" i "stojąc" ustala się tak, aby zapewnić wysokość wylotu lufy broni na poziomie wylotu lufy broni na stanowisku strzeleckim do strzelania z postawy "leżąc",

3) pole podstawy stanowiska do strzelania z postawy "klęcząc" nie może mieć powierzchni mniejszej niż 110 cm x 110 cm,

4) pole podstawy stanowiska do strzelania z postawy "stojąc" nie może mieć powierzchni mniejszej niż 90 cm x 90 cm,

5) ściana wyznaczająca przednią krawędź stanowiska strzeleckiego do postawy "klęcząc" nie może mieć grubości mniejszej niż 12 cm.

2. Schemat stanowiska, o którym mowa w ust. 1, określa załącznik nr 13 do rozporządzenia (rys. nr 3).

3. Dopuszcza się dostosowanie stanowiska strzeleckiego, wykonanego zgodnie ze schematem zamieszczonym w załączniku nr 13 do rozporządzenia (rys. nr 1 i 2), do strzelania z postaw "leżąc" lub "klęcząc" lub "stojąc", przy zachowaniu warunków, o których mowa w ust. 1.

§  64.

1. 125  Na strzelnicy garnizonowej typu "S" stanowiska strzeleckie wykonuje się według zasad, o których mowa w § 62, 63 i 63a, tylko na liniach otwarcia ognia do strzelania na odległość 150 m i 100 m.

2. Na liniach otwarcia ognia innych, niż wymienione w ust. 1, urządza się wyłącznie stanowiska strzeleckie typu polowego lub umieszcza się stanowiska przestawne.

3. Elementy stanowisk strzeleckich, o których mowa w ust. 2, nie mogą być usytuowane wyżej niż 0,20 m poniżej dolnej płaszczyzny strzelania wyznaczonej ze stanowisk strzeleckich do strzelania na odległość 100 m.

§ 65. Poziom stanowisk strzeleckich do strzelania z broni pokładowej wozów bojowych na strzelnicy garnizonowej typu "A" lub "D" ustala się tak, aby zapewnić wysokość wylotu lufy broni wozu bojowego na poziomie wylotu lufy broni na stanowisku strzeleckim do strzelania z postawy "leżąc".

§  66.

1. Przestrzeń pomiędzy poszczególnymi stanowiskami strzeleckimi wypełnia się ziemią lub innymi materiałami o podobnych właściwościach z zachowaniem następujących warunków:

1) pochylenie skarp:

a) 126  1:1,5 - od strony zabezpieczeń bocznych,

b) nie mniej niż 1:5 od strony linii wyjściowej,

2) 127  górna krawędź skarpy w odległości nie mniejszej niż:

a) 128  (uchylona),

b) 4,0 m - od linii otwarcia ognia w kierunku linii wyjściowej,

c) 3,6 m - od zewnętrznych krawędzi skrajnych stanowisk strzeleckich,

3) zabezpieczenie płaszczyzn i skarp przez obsianie trawą lub darniowanie.

2. Dojście do stanowisk strzeleckich wykonuje się o szerokości od 1,00 do 1,50 m jako utwardzone.

Rozdział  10

Schrony obsługi celów strzelnic garnizonowych

§  67.

1. 129  Schrony obsługi celów przeznaczone są do umieszczania urządzeń technicznych tarcz, a w szczególności tablic rozdzielczych urządzeń tarcz ukazujących się.

2. Schrony, o których mowa w ust. 1, mogą także stanowić pomieszczenia dla obsługi strefy strzelań podczas prowadzonych strzelań.

§  68.

1. Schrony obsługi celów sytuuje się w zabezpieczeniach bocznych tak, aby znajdowały się poza skrajnymi płaszczyznami strzelań i umożliwiały obsługiwanie wyłącznie jednej strefy strzelań.

2. Do wszystkich schronów obsługi celów zapewnia się dojścia od strony strefy strzelań i z zewnątrz.

3. 130  Schrony obsługi celów rozmieszcza się z jednej strony strefy strzelań, a w przypadku nowo budowanych strzelnic z lewej strony strefy strzelań, w następujących odległościach od linii otwarcia ognia:

1) strzelnica garnizonowa typu "A" - 100,00 m, 200,00 m, 300,00 m,

2) strzelnica garnizonowa typu "B" - 100,00 m, 200,00 m,

3) strzelnica garnizonowa typu "C" - 100,00 m,

4) strzelnica garnizonowa typu "S" - 150,00 m,

5) strzelnica garnizonowa typu "D" - 300,00 m.

4. 131  Dopuszcza się niewykonywanie schronu obsługi celów na strzelnicy garnizonowej oraz wykonanie mniejszej liczby schronów niż określona w rozporządzeniu, jeżeli zaprojektowano umieszczenie urządzeń, o których mowa w § 67 ust. 1, w inny sposób niż w schronach obsługi celów oraz zaprojektowano zainstalowanie na strzelnicy aparatury automatycznie rejestrującej trafienia, spełniającej w zakresie rejestracji trafień funkcje schronów obsługi celów.

§  69.

1. Konstrukcję schronu wykonuje się tak, aby była odporna na przebicie ze współczynnikiem bezpieczeństwa "2,5" i zapewniała obsłudze bezpieczne warunki pracy.

2. Schron wykonuje się z materiałów niepalnych.

3. 132  Konstrukcję schronu, o której mowa w ust. 1, zabezpiecza się od strony zewnętrznej osłoną antyrykoszetową.

§  70.

1. Powierzchnia użytkowa schronu obsługi celów powinna wynosić nie mniej niż 5,7 m² w przypadku schronu zlokalizowanego na linii celów 100 m oraz 12,5 m² w przypadku schronu zlokalizowanego na linii celów 200 m lub 300 m.

2. Wysokość pomieszczeń schronu powinna wynosić w świetle nie mniej niż 2,4 m.

3. Nawierzchnię podłogi w schronie wykonuje się jako utwardzoną z materiałów niepowodujących niebezpieczeństwa poślizgu.

4. 133  Schron obsługi celów wyposaża się w urządzenie techniczne umożliwiające obserwację strefy strzelań.

5. Dopuszcza się wykonanie w ścianie schronu, od strony strefy strzelań, szczeliny obserwacyjnej, którą zabezpiecza się w celu ochrony wnętrza schronu przed rażeniem pociskami i odbitkami (rykoszetami).

6. Schrony obsługi celów zabezpiecza się przed opadami atmosferycznymi i wodami gruntowymi przez wykonanie odpowiedniej izolacji przeciwwilgociowej i drenażu opaskowego.

7. W skład wyposażenia schronu obsługi celów wchodzą:

1) urządzenia techniczne niezbędne do prawidłowej obsługi celów,

2) instalacja oświetlenia elektrycznego,

3) wentylacja grawitacyjna,

4) drzwi stalowe z trwałym zamknięciem prowadzące na zewnątrz i do wewnątrz strefy strzelań, o szerokości co najmniej 0,8 m i wysokości 2 m w świetle ościeżnicy, otwierane na zewnątrz schronu, w kierunku linii otwarcia ognia,

5) instalacja telefoniczna umożliwiająca łączność ze stanowiskiem dowodzenia,

6) otwór okienny zabezpieczony kratą stalową, z prętów o grubości nie mniejszej niż 10 mm i rozstawie prętów pionowych nie większym niż 12 cm, zlokalizowany od strony zewnętrznej strefy strzelań,

7) sygnalizacja ostrzegawcza informująca o sytuacji w strefie strzelań.

8. W przypadku niekorzystnych warunków terenowych dopuszcza się niewykonywanie otworu, o którym mowa w ust. 7 pkt 6.

9. 134  Dopuszcza się wyposażenie schronu obsługi celów w instalację wodociągową, pod warunkiem usytuowania zaworu czerpalnego instalacji z zewnętrznej strony zabezpieczenia bocznego strzelnicy garnizonowej.

Rozdział  11

Inne elementy strzelnicy  ¹³⁵

§  71.

1. 136  Stanowisko dowodzenia strzelnicy jest przeznaczone do kierowania strzelaniami na tej strzelnicy i powinno zapewniać całkowitą kontrolę nad jej wykorzystywaniem.

2. Stanowisko dowodzenia sytuuje się:

1) dla strzelnicy:

a) o jednej strefie strzelań - na linii wyjściowej w osi zabezpieczenia bocznego,

b) dwustrefowej - w osi zabezpieczenia między strefami,

2) 137  na takiej wysokości, ponad płaszczyzną rzeczywistą strefy strzelań, aby zapewniona była możliwość obserwacji wszystkich linii celów, niezależnie od ilości i konstrukcji przesłon pionowych, do kulochwytu głównego oraz bezpośredniego otoczenia strefy strzelań.

3. 138  Dopuszcza się sytuowanie stanowiska dowodzenia bezpośrednio na płaszczyźnie rzeczywistej strzelnicy, pod warunkiem zapewnienia możliwości pośredniej obserwacji strefy strzelań oraz bezpośredniego otoczenia strefy strzelań.

§ 72. Stanowisko dowodzenia przystosowuje się do obsługiwania jednej strefy strzelań lub dwóch sąsiadujących stref strzelań ze wspólną linią otwarcia ognia.

§  73.

1. Stanowisko dowodzenia wykonuje się z materiałów niepalnych.

2. Powierzchnia użytkowa stanowiska dowodzenia powinna wynosić nie mniej niż 6,5 m², a wysokość pomieszczeń w świetle nie mniej niż 2,7 m.

3. Drzwi wejściowe do stanowiska dowodzenia o szerokości nie mniejszej niż 0,80 m i wysokości nie mniejszej niż 2 m w świetle ościeżnicy wykonuje się z blachy stalowej o grubości nie mniejszej niż 2 mm, z trwałym zamknięciem, otwierane na zewnątrz.

4. Schody prowadzące do stanowiska dowodzenia wykonuje się o szerokości użytkowej nie mniejszej niż 0,80 m; szerokość tę mierzy się między wewnętrznymi krawędziami poręczy, a w wypadku balustrady jednostronnej - między wykończoną powierzchnią ściany a wewnętrzną krawędzią poręczy balustrady. Zabrania się ograniczania tej szerokości.

5. Szerokość stopni schodów nie może wynosić mniej niż 0,25 m, a ich wysokość nie więcej niż 0,20 m.

6. Szerokość użytkowa spocznika nie może być mniejsza niż 0,80 m.

7. Wokół pomieszczeń stanowiska dowodzenia może być wykonany pomost obserwacyjny o szerokości nie mniejszej niż 0,80 m zabezpieczony balustradą o wysokości nie mniejszej niż 1,10 m.

8. Balustrady przy schodach i pomoście powinny mieć konstrukcję przenoszącą siły poziome, określone w Polskich Normach, oraz wypełnienie płaszczyzn pionowych zapewniające skuteczną ochronę przed wypadnięciem osób.

9. Poręcze przy schodach powinny być oddalone od ścian, do których są mocowane, nie mniej niż 0,05 m.

§  74.

1. Stanowisko dowodzenia wyposaża się w:

1) instalacje lub urządzenia do ogrzewania pomieszczeń w okresie obniżonych temperatur, umożliwiające utrzymanie obliczeniowej temperatury pomieszczeń w wysokości +16°C, wykonane w sposób umożliwiający ograniczenie dopływu ciepła w czasie przerw w wykorzystywaniu stanowiska dowodzenia,

2) 139  łączność telefoniczną, za pomocą linii kablowej, z innymi elementami strzelnicy, w których przebywa obsługa, a także z pozostałymi stanowiskami dowodzenia wielostrefowej strzelnicy i z innymi obiektami zlokalizowanymi w strefach ochronnych strzelnicy oraz łączność radiową,

3) 140  instalacje sterownicze zapewniające prawidłowe działanie strzelnicy oraz niezbędne pulpity sterownicze, odzwierciedlające stan urządzeń i oświetleń, którymi sterują,

4) urządzenie głośno mówiące, zapewniające słyszalność na terenie strefy strzelań i strefy dowodzenia.

2. W przypadku zastosowania urządzeń wodnych instalacji grzewczych, zapewnia się ich ochronę przed zamarzaniem i stosuje się izolację termiczną, w miejscach tego wymagających, zabezpieczającą przed nadmiernymi stratami ciepła.

3. 141  Na strzelnicach garnizonowych, na których wykonane są stanowiska do strzelania z wozów bojowych, należy zapewnić możliwość utrzymywania łączności ze stanowiska dowodzenia z załogą wozu bojowego.

§ 75. 142  (uchylony).

§  76.

1. Tarczownię wykonuje się jako samodzielny jednokondygnacyjny obiekt budowlany lub umieszcza się w budynku zlokalizowanym w rejonie strzelnicy garnizonowej.

2. 143  W tarczowni wydziela się pomieszczenia z przeznaczeniem na:

1) przechowywanie i składowanie tarcz,

2) przechowywanie podnośników i sprzętu do nauki strzelania,

3) magazyn materiałów.

3. Tarczownię wykonuje się z materiałów niepalnych i wyposaża w:

1) zewnętrzne drzwi stalowe o szerokości co najmniej 0,90 m i wysokości co najmniej 2 m w świetle ościeżnicy, z trwałymi zamknięciami,

2) okratowane okna.

4. Powierzchnia użytkowa tarczowni nie może być mniejsza niż 83 m², a wysokość pomieszczeń w świetle nie mniejsza niż 2,7 m.

5. Dopuszcza się wykonywanie oddzielnych obiektów spełniających funkcje, o których mowa w ust. 2.

Rozdział  12

Instalacje elektryczne strzelnic  ¹⁴⁴

§  77.

1. 145  Instalacja i urządzenia elektryczne strzelnic zapewniają między innymi:

1) dostarczanie energii elektrycznej o odpowiednich parametrach technicznych do odbiorników, stosownie do potrzeb użytkowych,

2) ochronę przed porażeniem prądem elektrycznym, przepięciami łączeniowymi i atmosferycznymi, powstaniem pożaru, wybuchem i innymi szkodami,

3) ochronę przed emisją drgań i hałasu powyżej dopuszczalnego poziomu oraz przed szkodliwym oddziaływaniem pola elektromagnetycznego.

2. 146  W instalacjach elektrycznych strzelnic stosuje się:

1) złącza instalacji elektrycznej obiektu, umożliwiające odłączenie od sieci zasilającej, usytuowane w miejscu dostępnym dla dozoru i obsługi oraz zabezpieczone przed uszkodzeniami, zwłaszcza od pocisków i odbitek (rykoszetów), wpływami atmosferycznymi, a także ingerencją osób niepowołanych,

2) oddzielny przewód ochronny i neutralny,

3) urządzenia ochronne różnicowoprądowe,

4) wyłączniki nadprądowe w obwodach odbiorczych,

5) zasadę selektywności (wybiórczości) zabezpieczeń,

6) przeciwpożarowe wyłączniki prądu,

7) połączenia wyrównawcze główne i miejscowe, łączące przewody ochronne z częściami przewodzącymi innych instalacji i konstrukcji obiektów,

8) urządzenia ochrony przeciwprzepięciowej.

3. Wymagania, o których mowa w ust. 2, uznaje się za spełnione, jeżeli instalacja odpowiada Polskim Normom dotyczącym projektowania i wykonywania instalacji elektrycznych.

§ 78. Odbiorczą instalację elektryczną na terenie strzelnicy garnizonowej wyposaża się w urządzenia do pomiaru zużycia energii elektrycznej, usytuowane poza strefą strzelań oraz w miejscu łatwo dostępnym i zabezpiecza się je przed uszkodzeniami i ingerencją osób niepowołanych.

§  79.

1. 147  Instalacje elektryczne i rozmieszczenie urządzeń elektrycznych na terenie strzelnicy wykonuje się w sposób zapewniający bezkolizyjność z innymi instalacjami w zakresie ich wzajemnego usytuowania.

2. 148  Elektryczne sieci kablowe na terenie strzelnicy, w obrębie strefy strzelań, mogą przebiegać równolegle lub prostopadle do linii początkowej strzelnicy garnizonowej, na głębokości nie mniejszej niż 0,7 m.

3. 149  Kable elektryczne na terenie strefy strzelań i strefy niebezpiecznej strzelnicy układa się w rurach osłonowych.

4. 150  Przewody i kable elektryczne układa się w sposób umożliwiający ich wymianę bez potrzeby naruszania konstrukcji obiektów zlokalizowanych na terenie strzelnicy.

5. Trasy przewodów elektrycznych przeprowadza się w liniach prostych, równoległych do krawędzi ścian i stropów.

6. 151  Instalacje i osprzęt na terenie strzelnicy powinny być wykonane lub osłonięte tak, aby stopień ochrony nie był niższy niż IP 55 zgodnie z Polską Normą PN-EN 60529 "Stopnie ochrony zapewnianej przez obudowy (Kod IP)".

§  80.

1. 152  Do zasilania strzelnicy w energię elektryczną buduje się linię kablową lub napowietrzną niskiego napięcia.

2. Dopuszcza się budowę stacji transformatorowej i linii średniego lub wysokiego napięcia tylko w przypadku braku możliwości doprowadzenia zasilania w sposób określony w ust. 1.

3. 153  Na obszarze strefy strzelań i strefy niebezpiecznej strzelnicy zabrania się wykonywania linii napowietrznych.

4. 154  Dopuszcza się zasilanie w energię elektryczną ze wspólnego złącza innych obiektów, niewchodzących w skład strzelnicy.

§ 81. 155  Z tablicy głównej instalacji elektrycznej strzelnicy zasila się oddzielnymi liniami kablowymi:

1) tablicę rozdzielczą w stanowisku dowodzenia,

2) tablice rozdzielcze w schronach obsługi celów,

3) tablice rozdzielcze tarczowni,

4) tablice rozdzielcze pomieszczeń higieniczno-sanitarnych,

5) pozostałe tablice rozdzielcze.

§ 82. 156  Strzelnicę wyposaża się w oświetlenie ostrzegawcze, usytuowane w następujący sposób:

1) na kulochwycie głównym dwie lampy czerwone o niezmiennym strumieniu świetlnym lub dwie czerwone lampy błyskowe, umieszczone na masztach ustawionych zgodnie z § 11 ust. 1 pkt 1,

2) na linii wyjściowej lampa czerwona o niezmiennym strumieniu świetlnym lub czerwona lampa błyskowa, umieszczona na maszcie ustawionym zgodnie z § 11 ust. 1 pkt 2,

3) na linii wyjściowej lampy białe o niezmiennym strumieniu świetlnym, umieszczone na masztach ustawionych zgodnie z § 11 ust. 1 pkt 3,

4) na linii otwarcia ognia lampy czerwone o niezmiennym strumieniu świetlnym, umieszczone na masztach ustawionych zgodnie z § 11 ust. 1 pkt 4,

5) na stanowisku dowodzenia dwie lampy o niezmiennym strumieniu świetlnym, umieszczone na wspólnym maszcie, ustawionym zgodnie z § 11 ust. 1 pkt 5, w tym jedna czerwona, druga biała lub dwie lampy błyskowe, w tym jedna czerwona, druga biała,

6) w schronach obsługi celów dwie lampy, jedna biała - zezwalająca na wejście do strefy strzelań, druga czerwona - zabraniająca wejścia do strefy strzelań,

7) na schronach obsługi celów lampa pomarańczowa o niezmiennym strumieniu świetlnym lub pomarańczowa lampa błyskowa, informująca o pobycie obsługi na terenie strefy strzelań, umieszczona na schronie lub maszcie ustawionym zgodnie z § 11 ust. 2.

§  83.

1. Z tablicy rozdzielczej stanowiska dowodzenia zasila się siecią kablową oświetlenie ostrzegawcze, o którym mowa w § 82 pkt 1-6.

2. Z tablicy rozdzielczej schronu obsługi celów zasila się oświetlenie ostrzegawcze, o którym mowa w § 82 pkt 7.

§ 84. Oświetlenie ostrzegawcze we wszystkich schronach obsługi celów wykonuje się w sposób gwarantujący przestrzeganie następujących zasad:

1) zapalenie światła czerwonego uruchamia blokadę wyjścia ze schronu obsługi celów do strefy strzelań, z tym że jednocześnie nie może być zablokowane wyjście z tego schronu na zewnątrz zabezpieczeń bocznych strefy strzelań,

2) zapalenie światła białego wyłącza blokadę wyjścia ze schronu obsługi celów do strefy strzelań,

3) niemożliwość równoczesnego zapalenia światła czerwonego i białego,

4) zapalenie światła pomarańczowego, informującego o pobycie obsługi na terenie strefy strzelań, następuje automatycznie po otwarciu drzwi prowadzących do strefy strzelań.

§  85.

1. Na przesłonie pionowej, usytuowanej najbliżej kulochwytu głównego, instaluje się, od strony tego kulochwytu, elektryczne oświetlenie celów światłem rozproszonym, zapewniające warunki do odbywania strzelań nocnych.

2. Sterowanie oświetleniem, o którym mowa w ust. 1, umieszcza się w stanowisku dowodzenia.

§  86.

1. Wszystkie cele przystosowane do ukazywania się oświetla się dodatkowo od strony linii otwarcia ognia światłem punktowym, którego źródło znajduje się bezpośrednio przed oświetlanym celem i nie mniej niż 0,20 m poniżej płaszczyzny rzeczywistej strzelnicy garnizonowej.

2. Sterowanie oświetleniem, o którym mowa w ust. 1, umieszcza się w pulpicie sterowniczym, zainstalowanym w stanowisku dowodzenia, w sposób umożliwiający dopasowanie czasu oświetlania celu do czasu jego ekspozycji.

§  87.

1. Sieć sterowniczo-sygnalizacyjną wykonuje się w sposób zapewniający sterowanie wszystkimi tarczami celów ukazujących się i ruchomych ze stanowiska dowodzenia oraz transmisję sygnalizacji trafień celów.

2. Dla każdej strefy strzelań wykonuje się oddzielną sieć sterowniczo-sygnalizacyjną.

3. Sieć sterowniczo-sygnalizacyjną zakańcza się gniazdkami, wpustami telefonicznymi lub listwami zaciskowymi w stanowisku dowodzenia oraz we wszystkich schronach obsługi celów.

4. System sterowania wykonuje się w sposób zapewniający uruchomienie napędu tarczociągu w lewo lub w prawo, zatrzymanie wózka tarczy w dowolnym miejscu torowiska oraz sygnalizację świetlną krańcowego położenia wózka na torowisku.

5. 157  Dopuszcza się niewykonywanie sieci sterowniczo-sygnalizacyjnej do podnośników tarcz, jeżeli podnośniki te posiadają własne zasilanie elektryczne.

§  88.

1. Instalacje oświetleniowe wykonuje się:

1) wewnątrz stanowiska dowodzenia,

2) nad wejściem do stanowiska dowodzenia,

3) w schronach obsługi celów,

4) w tarczowni,

5) w pomieszczeniach higieniczno-sanitarnych,

6) w miejscach, o których mowa w § 85 ust. 1 i § 86 ust. 1.

2. Instalacje elektryczne trójfazowe o napięciu 380 V wykonuje się:

1) we wszystkich schronach obsługi celów, w których przewidziany jest montaż napędów elektrycznych tarczociągów,

2) w tarczowni, w zakresie niezbędnym do zabezpieczenia urządzeń przeznaczonych do obsługi strzelnicy garnizonowej.

3. Instalację gniazd wtyczkowych jednofazowych o mocy nie mniejszej niż 1.000 W każde wykonuje się:

1) w schronach obsługi celów,

2) w stanowisku dowodzenia,

3) w pomieszczeniu przygotowania tarcz w tarczowni.

§  89.

1. 158  Instalację piorunochronną umieszcza się na obiekcie mieszczącym stanowisko dowodzenia oraz na budynkach usytuowanych na terenie strzelnicy, w sposób zgodny z Polską Normą dotyczącą ochrony odgromowej obiektów budowlanych.

2. Instalację piorunochronną na masztach sygnalizacyjnych wykonuje się w razie uzasadnionej potrzeby.

§  90.

1. 159  Na terenie strzelnicy zapewnia się łączność telefoniczną z najbliższą jednostką wojskową linią kablową lub napowietrzną przy zachowaniu wymogu, o którym mowa w § 80 ust. 3, lub łączność bezprzewodową.

2. 160  (uchylony).

Rozdział  13

Bezpieczeństwo konstrukcji obiektów strzelnicy  ¹⁶¹

§ 91. 162  Obiekty strzelnicy i urządzenia z nimi związane projektuje się i wykonuje w taki sposób, aby obciążenia mogące na nie działać w trakcie budowy i użytkowania nie prowadziły do:

1) zniszczenia całości lub części obiektu,

2) przemieszczeń i odkształceń o niedopuszczalnej wielkości,

3) uszkodzenia części obiektów, połączeń lub zainstalowanego wyposażenia, w wyniku znacznych przemieszczeń elementów konstrukcji,

4) zniszczenia na skutek wypadku, w stopniu nieproporcjonalnym do jego przyczyny,

5) zniszczenia na skutek ostrzału, w stopniu uniemożliwiającym bezpieczną eksploatację.

§  92.

1. 163  Konstrukcja obiektów strzelnicy powinna spełniać warunki zapewniające nieprzekroczenie stanów granicznych nośności oraz stanów granicznych przydatności do użytkowania w żadnym z jej elementów i w całej konstrukcji.

2. Stany graniczne nośności uważa się za przekroczone, jeżeli konstrukcja powoduje zagrożenie bezpieczeństwa ludzi znajdujących się na terenie obiektu oraz w jego pobliżu, a także zniszczenie wyposażenia lub przechowywanego mienia.

3. Stany graniczne przydatności do użytkowania uważa się za przekroczone, jeżeli wymagania użytkowe dotyczące konstrukcji nie są dotrzymywane; oznacza to, że w konstrukcji obiektu nie mogą wystąpić:

1) lokalne uszkodzenia, w tym również rysy, które mogą ujemnie wpływać na przydatność użytkową, trwałość i wygląd konstrukcji, jej części, a także przyległych do niej niekonstrukcyjnych części obiektu,

2) odkształcenia lub przemieszczenia ujemnie wpływające na wygląd konstrukcji i jej przydatność użytkową, włączając w to również funkcjonowanie maszyn i urządzeń, oraz uszkodzenia części niekonstrukcyjnych obiektu i elementów wykończenia,

3) drgania dokuczliwe dla ludzi lub powodujące uszkodzenia obiektu, jego wyposażenia oraz przechowywanych przedmiotów, a także ograniczające jego użytkowanie zgodnie z przeznaczeniem,

4) 164  wyrwy w darninie przekraczające powierzchnię 0,25 m² w jednym miejscu i usypiska materiału ziemnego spod darni,

5) zniszczenia, przez przestrzelenie:

a) końców progu wyznaczającego górną krawędź kulochwytu dolnego pod przesłoną pionową nr 1 lub dolną krawędź przesłony pionowej,

b) progu, o którym mowa w lit. a), na przestrzeni między podporami tak, że element uległ złamaniu lub wybrzuszeniu ze swego położenia ponad 1 cm,

6) zniszczenia powierzchni progu powyżej 30% w najbardziej uszkodzonym miejscu spowodowane w sposób mechaniczny lub uszkodzeniem drewna przez owady lub porażeniem przez grzyby,

7) 165  zmiany wymiarów lub obniżenia elementów konstrukcyjnych strzelnicy poniżej poziomu określonego projektem i dopuszczonej tolerancji określonej w niniejszym rozporządzeniu.

8) porośnięcie powierzchni strefy strzelań krzewami, chwastami lub trawą o wysokości powyżej 10 cm ponad płaszczyznę rzeczywistą strzelnicy garnizonowej.

4. Warunki bezpieczeństwa konstrukcji, o których mowa w ust. 1, uznaje się za spełnione, jeżeli konstrukcja ta odpowiada Polskim Normom projektowania i obliczania konstrukcji.

5. 166  Stosowana okładzina drewniana elementów betonowych oraz metalowych powinna posiadać wilgotność nie większą niż 15%.

Rozdział  14

Bezpieczeństwo pożarowe na strzelnicach  ¹⁶⁷

§ 93. 168  W obiektach budowlanych zlokalizowanych na terenie strzelnicy stosuje się rozwiązania techniczne i materiałowe dostosowane do występującego zagrożenia pożarowego lub zagrożenia wybuchem.

§ 94. 169  Obiekty budowlane zlokalizowane na terenie strzelnicy wykonuje się z materiałów nierozprzestrzeniających ognia lub zabezpieczone w sposób utrudniający rozprzestrzenianie się ognia.

§ 95. 170  Odległości między obiektami na terenie strzelnicy nie mogą być mniejsze niż:

1) 30 m - między obiektami magazynowymi zaliczonymi do kategorii zagrożenia wybuchem a innymi obiektami,

2) 15 m - między obiektami magazynowymi, z wyjątkiem magazynów, o których mowa w pkt 1,

3) 10 m - między obiektami magazynowymi, z wyjątkiem magazynów, o których mowa w pkt 1, a obiektami zakwalifikowanymi do kategorii zagrożenia ludzi.

Rozdział  15

Warunki higieniczno-sanitarne

§  96.

1. 171  Teren strzelnicy zaopatruje się w wodę do celów konsumpcyjnych i na potrzeby gospodarcze.

2. W przypadku gdy źródłem zaopatrzenia w wodę jest studnia, lokalizuje się ją, wykonuje i zabezpiecza zgodnie z odrębnymi przepisami.

3. Zabrania się sytuowania studni na terenie strefy strzelań i strefy dowodzenia.

§  97.

1. 172  Na terenie strzelnicy lokalizuje się ustęp oraz umywalnie niezbędne dla użytkowników strzelnicy w liczbie nie mniejszej niż:

1) strzelnica garnizonowa typu "A" - 1 ustęp męski i 1 ustęp damski,

2) strzelnica garnizonowa typu "B" - 1 ustęp męski i 1 ustęp damski,

3) strzelnica garnizonowa typu "C" i "S":

a) do 6 stanowisk - 1 ustęp męski i 1 ustęp damski,

b) powyżej 6 stanowisk - 2 ustępy męskie i 2 ustępy damskie,

4) strzelnica garnizonowa typu "D" - 1 ustęp męski i 1 ustęp damski.

2. Liczba umywalek nie może być mniejsza niż liczba zainstalowanych ustępów.

3. Dopuszcza się sytuowanie ustępu przestawnego ze szczelnym zbiornikiem nieczystości, wykonanego z materiałów nierozprzestrzeniających ognia.

§  98.

1. Zbiorniki na nieczystości ciekłe i osadniki ścieków mogą być stosowane wyłącznie na działkach nieprzyłączonych do zewnętrznej sieci kanalizacyjnej i powinny odpowiadać warunkom określonym w odrębnych przepisach.

2. Zabrania się lokalizowania zbiorników na nieczystości ciekłe i osadników ścieków na obszarze strefy strzelań.

§  99.

1. 173  W rejonie strzelnicy wykonuje się urządzenia ochronne służące ochronie wód podziemnych i powierzchniowych.

2. Urządzenia, o których mowa w ust. 1, lokalizuje się poza strefą strzelań.

3. Przy stanowiskach czyszczenia broni wykonuje się szczelne zbiorniki, zapewniające nieprzedostawanie się odpadów do gruntu.

§  100.

1. W przypadku gdy poza terenem działki może następować przekraczanie dopuszczalnych wartości poziomu hałasu, określonych w odrębnych przepisach, w granicach działki wykonuje się ekrany akustyczne, ograniczające poziom hałasu w niezbędnym zakresie.

2. Ekrany akustyczne nie mogą być zlokalizowane w strefie strzelań oraz na koronie kulochwytu głównego.

3. Funkcję przegrody akustycznej może spełniać również pas zieleni wysokopiennej.

§  101.

1. 174  Na linii wyjściowej strzelnicy, na wysokości 2 m ponad poziomem terenu, umieszcza się znak oznakowania strefy zagrożenia hałasem.

2. Wzór znaku określają odrębne przepisy.

Rozdział  16

Warunki dopuszczenia strzelnicy do użytkowania  ¹⁷⁵

§ 102. 176  Strzelnicę i urządzenia budowlane z nią związane wykonuje się w sposób niestwarzający niebezpieczeństwa wypadków w trakcie użytkowania.

§ 103. Dopuszcza się następujące odchylenia wymiarowe od wymiarów liniowych, rzędnych oraz spadków określonych w niniejszym rozporządzeniu:

1) 177  odległość linii celów od linii otwarcia ognia (Lss):

a) Lss ≤ 100 m - ± 5 cm

b) 100 m < Lss ≤ 200 m - ± 10 cm

c) 200 m < Lss ≤ 300 m - ± 20 cm

2) 178  spadek płaszczyzny strefy strzelań - ± 10 minut;

3) wysokość kulochwytu głównego - +20 cm

4) wysokość zabezpieczeń bocznych - ±5%

5) wysokość przesłon pionowych - ±5 cm

6) wysokość kulochwytu dolnego pod przesłoną pionową nr 1 - ±1 cm

7) wysokość kulochwytu dolnego przed kulochwytem głównym - ±5 cm

8) nachylenie skarp - ±10%

9) szerokość korony kulochwytów - ±5 cm

10) rzędne płaszczyzny strefy strzelań w siatce kwadratów 20 x 20 m - ±4 cm

11) wymiary stanowisk strzeleckich - ±5%

12) inne wymiary w strefie strzelań i strefie dowodzenia - ±5%.

§  104.

1. 179  Przed zawiadomieniem o zakończeniu budowy lub złożeniem wniosku o udzielenie pozwolenia na użytkowanie strzelnicy przeprowadza się:

1) inwentaryzację geodezyjną powykonawczą wybudowanej strzelnicy przez podmiot posiadający niezbędne uprawnienia zawodowe w zakresie wykonywania czynności geodezyjnych,

2) sprawdzenie strzelnicy pod względem zgodności wykonania z obowiązującymi warunkami technicznymi i stanu wybranych elementów strzelnicy przez inspektora nadzoru inwestorskiego lub, jeśli nie był ustanowiony inspektor nadzoru, innego przedstawiciela inwestora, posiadającego, w rozumieniu przepisów ustawy, uprawnienia budowlane do kierowania robotami budowlanymi,

3) strzelanie sprawdzające, według programu strzelań przewidzianych dla danej strzelnicy.

2. 180  Strzelanie, o którym mowa w ust. 1 pkt 3, przeprowadza się, po wykonaniu czynności, o których mowa w ust. 1 pkt 1 i 2, w celu określenia prawidłowości wykonania strzelnicy garnizonowej pod względem eksploatacyjnym, a zwłaszcza możliwości zachowania warunków bezpieczeństwa otoczenia i osób strzelających. Zasadniczym celem przeprowadzania strzelania jest sprawdzenie, czy pociski nie opuszczają wyznaczonych stref ochronnych.

3. 181  Strzelanie, o którym mowa w ust. 1 pkt 3, przeprowadza jednostka naukowa posiadająca upoważnienie Ministra Obrony Narodowej.

§  105.  ¹⁸²

1. Z czynności, o których mowa w § 104 ust. 1 pkt 2 i 3, sporządza się protokoły.

2. Powykonawczą inwentaryzację geodezyjną i protokoły sprawdzenia strzelnicy pod względem zgodności wykonania z obowiązującymi warunkami technicznymi i stanu wybranych elementów strzelnicy oraz strzelania sprawdzającego inwestor dołącza do zawiadomienia o zakończeniu budowy strzelnicy lub do wniosku o udzielenie pozwolenia na jej użytkowanie jako protokoły badań i sprawdzeń w rozumieniu art. 57 ust. 1 pkt 4 ustawy.

3. Wzór protokołu sprawdzenia strzelnicy pod względem zgodności wykonania z obowiązującymi warunkami technicznymi oraz stanu wybranych elementów strzelnicy jest określony w załączniku nr 14 do rozporządzenia.

4. Wzór protokołu przeprowadzenia strzelania sprawdzającego jest określony w załączniku nr 15 do rozporządzenia.

§ 106. 183  Strzelnice, o których mowa w § 29 ust. 1, dopuszcza się do użytkowania, jeżeli jest zapewniona możliwość spełnienia jednego z następujących warunków:

1) istnieje możliwość prowadzenia obserwacji granic stref ochronnych i w razie stwierdzenia przekroczenia granic stref przez osoby postronne możliwe jest natychmiastowe przerwanie strzelania,

2) istnieje możliwość zamknięcia właściwego akwenu zastrzeżonego, w rozumieniu przepisów odrębnych, na czas prowadzenia strzelań.

§  107.

1. Wpusty kanalizacyjne, pokrywy urządzeń sieci uzbrojenia terenu i instalacji podziemnych oraz inne osłony otworów sytuuje się na:

1) 184  terenie strefy strzelań co najmniej o 20 cm poniżej poziomu płaszczyzny rzeczywistej strzelnicy,

2) trasie przejścia lub przejazdu poza terenem strefy strzelań w płaszczyźnie terenu, chodnika lub jezdni.

2. Wpusty kanalizacyjne oraz ażurowe osłony otworów w płaszczyźnie terenu, chodnika lub jezdni nie mogą mieć odstępów między prętami lub średnic otworów większych niż 20 mm.

3. Zabrania się umieszczania odbojów, skrobaczek, wycieraczek do obuwia lub podobnych urządzeń wystających ponad poziom płaszczyzny dojścia w szerokości drzwi wejściowych do obiektów oraz na terenie strefy dowodzenia.

Rozdział  17

Przepisy końcowe

§  108.

1. 185  Przepisy rozporządzenia stosuje się przy budowie i przebudowie strzelnic, a także związanych z nimi urządzeń budowlanych.

2. 186  Rozbudowę i przebudowę strzelnicy poprzedza się oceną stanu technicznego konstrukcji i innych jej elementów, z uwzględnieniem stanu podłoża gruntowego.

3. 187  Ocenę stanu technicznego, o której mowa w ust. 2, wykonuje:

1) osoba posiadająca uprawnienia budowlane w odpowiedniej specjalności,

2) 188  jednostka naukowa, w przypadku przewidywanej zmiany geometrii obiektu - w zakresie balistyki zewnętrznej i końcowej.

4. 189  Przepisy dotyczące strzelnic garnizonowych stosuje się również do strzelnic specjalnych chyba, że dla strzelnic specjalnych określono przepisy odrębne, ujęte w niniejszym rozporządzeniu.

§ 109. Przepisy niniejszego rozporządzenia stosuje się do znajdujących się w toku rozpatrywania wniosków o udzielenie pozwolenia na budowę strzelnic garnizonowych.

§ 110. Rozporządzenie wchodzi w życie po upływie 30 dni od dnia ogłoszenia.

ZAŁĄCZNIKI

ZAŁĄCZNIK Nr  1  ¹⁹⁰

PŁASZCZYZNY I LINIE GEOMETRYCZNE STRZELNICY GARNIZONOWEJ

wzór

Rys. nr 1 Bazowa i rzeczywista płaszczyzna strzelnicy garnizonowej

Rys. nr 2

Rys. nr 2 Dolna i górna płaszczyzna strzelania strzelnicy garnizonowej

1) linia otwarcia ognia - linia prosta, pozioma, równoległa do linii początkowej strzelnicy, leżąca 1,5 m powyżej linii początkowej strzelnicy garnizonowej w płaszczyźnie prostopadłej do płaszczyzny bazowej przechodzącej przez linię początkową strzelnicy,

2) linia celów - linia prosta równoległa do linii początkowej strzelnicy służąca do rozmieszczania tarcz,

3) linia wyjściowa - linia prosta, równoległa do linii otwarcia ognia w odległości 10 m od rzutu linii otwarcia ognia na płaszczyznę bazową w kierunku przeciwnym do kulochwytu głównego,

4) dolna płaszczyzna strzelania - płaszczyzna przechodząca przez linię otwarcia ognia i przecinająca płaszczyznę czołową kulochwytu dolnego usytuowanego najbliżej kulochwytu głównego na wysokości 0,80 m ponad rzeczywistą płaszczyzną strzelnicy garnizonowej,

5) górna płaszczyzna strzelania - płaszczyzna przechodząca przez linię otwarcia ognia i dolną krawędź przesłony usytuowanej najbliżej kulochwytu głównego.

Uwaga: położenie dodatkowych linii otwarcia ognia na strzelnicach o zmiennej linii otwarcia ognia wyznacza się w sposób zapewniający spełnienie warunków określonych odpowiednio w załącznikach nr 5 i 6 do rozporządzenia przy zachowaniu warunku równoległości tych linii do linii początkowej strzelnicy garnizonowej.

Rys. nr 3

Rys. nr 3 Lewa skrajna i prawa skrajna płaszczyzna strzelania strzelnicy garnizonowej

1) skrajna lewa płaszczyzna strzelania - płaszczyzna prostopadła do płaszczyzny bazowej strzelnicy garnizonowej, przechodząca przez punkt przecięcia osi podłużnej prawego skrajnego stanowiska strzeleckiego z linią otwarcia ognia i środek podstawy lewego skrajnego celu na linii celów usytuowanej najbliżej kulochwytu głównego,

2) skrajna prawa płaszczyzna strzelania - płaszczyzna prostopadła do płaszczyzny bazowej strzelnicy garnizonowej, przechodząca przez punkt przecięcia osi podłużnej lewego skrajnego stanowiska strzeleckiego z linią otwarcia ognia i środek podstawy prawego skrajnego celu na linii celów usytuowanej najbliżej kulochwytu głównego.

ZAŁĄCZNIK Nr  2

SCHEMAT STRZELNICY TYPU "A"

grafika

L_ss - maksymalna długość strefy strzelań

S_ss - szerokość strefy strzelań

D_kg - długość korony kulochwytu głównego

S_kg - szerokość podstawy kulochwytu głównego

S_zl - szerokość lewego zabezpieczenia bocznego

S_zp - szerokość prawego zabezpieczenia bocznego

wymiary w metrach

ZAŁĄCZNIK Nr  3

SCHEMAT STRZELNICY TYPU "B"

grafika

L_ss - maksymalna długość strefy strzelań

S_ss - szerokość strefy strzelań

D_kg - długość korony kulochwytu głównego

S_kg - szerokość podstawy kulochwytu głównego

S_zl - szerokość lewego zabezpieczenia bocznego

S_zp - szerokość prawego zabezpieczenia bocznego

wymiary w metrach

ZAŁĄCZNIK Nr  4

SCHEMAT STRZELNICY TYPU "C"

grafika

L_ss - maksymalna długość strefy strzelań

S_ss - szerokość strefy strzelań

D_kg - długość korony kulochwytu głównego

S_kg - szerokość podstawy kulochwytu głównego

S_zl - szerokość lewego zabezpieczenia bocznego

S_zp - szerokość prawego zabezpieczenia bocznego

– - ramiona kąta dopuszczalnej strefy lotu pocisków

wymiary w metrach

ZAŁĄCZNIK Nr  5

SCHEMAT STRZELNICY TYPU "D"

grafika

L_ss - maksymalna długość strefy strzelań

S_ss - szerokość strefy strzelań

D_kg - długość korony kulochwytu głównego

– - granica sektora obserwacji i ostrzału

wymiary w metrach

ZAŁĄCZNIK Nr  6

SCHEMAT STRZELNICY TYPU "S"

grafika

L_ss - długość strefy strzelań

S_ss - szerokość strefy strzelań

D_kg - długość korony kulochwytu głównego

S_kg - szerokość podstawy kulochwytu głównego

S_zl - szerokość lewego zabezpieczenia bocznego

S_zp - szerokość prawego zabezpieczenia bocznego

– - ramiona kąta dopuszczalnej strefy lotu pocisków

wymiary w metrach

ZAŁĄCZNIK Nr  6a  ¹⁹¹

wzór

Rys. Schemat odkrytej strzelnicy specjalnej

ZAŁĄCZNIK Nr  7  ¹⁹²

WYMAGANIA WOBEC POSZCZEGÓLNYCH KLAS STRZELNIC GARNIZONOWYCH

Tablica nr 1. Strzelnice o stałej linii otwarcia ognia

Klasa strzelnicy	Wymagane budowle zabezpieczające	Promień strefy zagrożenia	Możliwość prowadzenia strzelań
IV	Kulochwyt główny zabezpieczenia boczne kulochwyt dolny przed linią celów najbliższą kulochwytowi głównemu	4500 m	wszystkie strzelania
III	Jak dla strzelnic klasy IV	3500 m	wszystkie strzelania, z wyłączeniem użycia amunicji ciężkiej i amunicji z rdzeniem stalowym
II	Jak dla strzelnic klasy III oraz: przesłona pionowa nr 1 kulochwyt dolny pod przesłoną nr 1 przesłona pionowa nr 2 minimum 2 dodatkowe przesłony pionowe za każdą linią celów powyżej 100 m zabezpieczenie poziome nad przesłonami pionowymi nr 1 i nr 2	głębokość z zakresu 150÷3500 m*	wszystkie strzelania
I	Jak dla strzelnic klasy II oraz: zabudowa kulochwytu głównego minimum 3 dodatkowe przesłony pionowe za każdą linią celów powyżej 100 m	rozmiar strefy niebezpiecznej	wszystkie strzelania

* Przy zmniejszeniu strefy zagrożenia poniżej 1000 m należy wykonać zabudowę kulochwytu głównego.

Uwaga: Na strzelnicach, które posiadają jedną linię otwarcia ognia i jedną linię celów, nie wykonuje się dodatkowych przesłon pionowych.

Tablica nr 2. Strzelnice o zmiennej linii otwarcia ognia typu "D"

Klasa strzelnicy	Wymagane budowle zabezpieczające	Promień strefy zagrożenia	Możliwość prowadzenia strzelań
IV	Kulochwyt główny zabezpieczenia boczne kulochwyt dolny przed linią celów	4500 m	wszystkie strzelania
III	Jak dla strzelnic klasy IV	3500 m	wszystkie strzelania, z wyłączeniem amunicji ciężkiej i amunicji z rdzeniem stalowym
II	Jak dla strzelnic klasy III oraz: przesłona pionowa nr 1 za każdą linią otwarcia ognia kulochwyt dolny pod każdą przesłoną pionową nr 1 przesłona pionowa nr 2 za każdą linią otwarcia ognia	700 m	wszystkie strzelania
I	Jak dla strzelnic klasy II oraz: zabezpieczenie poziome nad przesłonami pionowymi nr 1 i nr 2 za każdą linią otwarcia ognia zabudowa kulochwytu głównego	rozmiar strefy niebezpiecznej	wszystkie strzelania

Tablica nr 3. Strzelnice o zmiennej linii otwarcia ognia typu "S"

Klasa strzelnicy	Wymagane budowle zabezpieczające	Promień strefy zagrożenia	Możliwość prowadzenia strzelań
IV	Kulochwyt główny zabezpieczenia boczne kulochwyt dolny przed linią celów	4500 m	wszystkie strzelania
III	Jak dla strzelnic klasy IV	3500 m	wszystkie strzelania, z wyłączeniem amunicji ciężkiej i amunicji z rdzeniem stalowym
II	Jak dla strzelnic klasy III oraz: przesłona pionowa nr 1 za linią otwarcia ognia na odległość 150 m przesłona pionowa nr 1 za liniami otwarcia ognia na odległość 100 m, 75 m i 50 m przesłona pionowa nr 2 za liniami otwarcia ognia na odległość 150 m i 100 m zabezpieczenie poziome nad przesłonami pionowymi nr 1 i nr 2 za liniami otwarcia ognia na odległość 150 i 100 m	1000 m	wszystkie strzelania
I	Jak dla strzelnic klasy II oraz zabudowa kulochwytu głównego	rozmiar strefy niebezpiecznej	wszystkie strzelania

ZAŁĄCZNIK Nr  8

SPOSÓB USTALANIA DŁUGOŚCI PROMIENIA STREFY ZAGROŻENIA ORAZ OBLICZANIA LICZBY I USYTUOWANIA DODATKOWYCH PRZESŁON PIONOWYCH NA STRZELNICACH GARNIZONOWYCH ZALICZONYCH DO KLASY I LUB II

1. Liczbę i usytuowanie dodatkowych przesłon pionowych wyznacza się w zależności od typu strzelnicy oraz wielkości możliwej do wyznaczenia strefy zagrożenia.

2. Do wyznaczenia niezbędnej liczby przesłon dodatkowych konieczna jest znajomość:

1) rozmiaru możliwej do wyznaczenia strefy zagrożenia strzelnicy,

2) typu strzelnicy,

3) wysokości kulochwytu głównego,

4) rodzaju strzelań, jakie mają być przeprowadzane na strzelnicy,

5) rodzaju amunicji, jaka ma być użyta do strzelań.

3. Dla potrzeb procedury obliczeń przyjmuje się, że:

1) kąt odbicia rykoszetu od rzeczywistej płaszczyzny strzelnicy może zawierać się w przedziale od 0° do 85°,

2) występują następujące strefy powstawania rykoszetów pocisków wystrzelonych prawidłowo z linii otwarcia ognia:

a) na strzelnicy 300 m - 120 ÷ 130 m

- 170 ÷ 180 m

- 220 ÷ 250 m

b) na strzelnicy 200 m - 120 ÷ 130 m

- 170 ÷ 180 m

c) na strzelnicy 100 m - 55 ÷ 60 m

- 80 ÷ 90 m

3) wysokość przesłon pionowych, dla wszystkich typów strzelnic, z przedziału od 4,20 m do 5,40 m ponad płaszczyznę rzeczywistą strzelnicy,

4) dolna krawędź każdej dodatkowej przesłony pionowej znajduje się 2,50 m powyżej płaszczyzny rzeczywistej strzelnicy,

5) ekstremalny kąt odbicia rykoszetu pocisku określany jest w zależności od rodzaju pocisku i jego zasięgu według tabeli,

6) liczbę dodatkowych przesłon pionowych określa się według zależności przedstawionej na schemacie,

7) nie ustawia się przesłon pionowych za linią celów najbliższą kulochwytowi głównemu.

4. Sposób wykonywania obliczeń:

1) ustalić typ strzelnicy,

2) przyjąć głębokość strefy zagrożenia (długość promienia strefy) z zakresu 150 ÷ 3.500 m,

3) założyć wysokość kulochwytu głównego H_kg ,

4) ustalić wartość β_k kąta zakrycia (schemat),

5) ustalić z tabeli, wartość kąta β_k w zależności od typu pocisku i przyjętej w punkcie 2 głębokości strefy zagrożenia,

6) sprawdzić, czy kąt β_n dla przesłony Nr n jest mniejszy od kąta β_k:

a) jeśli TAK, to zakończyć obliczenia,

b) jeśli NIE, to kontynuować procedurę,

7) wyliczyć odległość x_n przesłony Nr n od linii powstawania rykoszetów, zgodnie ze schematem, celem ustalenia miejsca usytuowania przesłony P_n,

8) obliczyć β_n+1 zgodnie ze schematem,

9) kontynuować procedurę od punktu 6.

5. Uwagi końcowe:

1) obliczenia prowadzić oddzielnie dla każdej strefy powstawania rykoszetów, przyjmując położenie rubieży powstawania rykoszetów jako średnią arytmetyczną położenia skrajów strefy powstawania rykoszetów,

2) żadna przesłona dodatkowa nie może znajdować się za kulochwytem głównym,

3) jeżeli więcej niż 2 przesłony znajdują się w takiej odległości, że odległość skrajnych przesłon jest mniejsza niż 6 m, zaleca się pozostawić tylko skrajne przesłony i wykonać nad nimi zadaszenie,

4) jeżeli dwie sąsiednie przesłony dodatkowe znajdują się w odległości mniejszej niż 3 m, to zaleca się nie wykonywać przesłony bliższej linii początkowej strzelnicy i wykonać zadaszenie na odcinku pomiędzy pozostawioną przesłoną a miejscem usytuowania wyliczonej i niewykonywanej przesłony,

5) do zadaszeń, o których mowa w pkt 3 i 4, stosuje się odpowiednio § 60 ust. 2 pkt 2 rozporządzenia.

Ekstremalne wartości kąta rzutu β_n (dolnej i górnej grupy kątów) danego pocisku uzyskującego wartości głębokości strefy ochronnej

Rodzaj pocisku	kb-L		kb-C		wz. 43 (pośredni)		9mm PARA
Głębokość strefy ochronnej
m	stopnie		stopnie		stopnie		stopnie
1	2	3	4	5	6	7	8	9
200.00	0.10	88.24	0.10	88.86	0.14	87.94	0.48	86.60
300.00	0.15	87.36	0.15	88.28	0.24	86.90	0.80	84.87
400.00	0.22	86.47	0.22	87.71	0.36	85.85	1.19	83.10
500.00	0.31	85.57	0.29	87.13	0.52	84.79	1.63	81.30
600.00	0.42	84.50	0.37	86.55	0.71	83.72	2.15	79.43
700.00	0.56	83.75	0.46	85.97	0.94	82.63	2.74	77.51
800.00	0.72	82.83	0.56	85.39	1.20	81.53	3.42	75.52
900.00	0.92	81.89	0.68	84.80	1.50	80.40	4.22	73.43
1000.00	1.15	80.94	0.81	84.21	1.83	79.26	5.14	71.24
1100.00	1.40	79.98	0.96	83.61	2.20	78.09	6.21	68.93
1200.00	1.69	79.00	1.12	83.01	2.62	76.89	7.47	66.46
1300.00	2.01	78.00	1.30	82.40	3.07	75.67	8.95	63.81
1400.00	2.35	76.98	1.50	81.79	3.57	74.41	10.72	60.91
1500.00	2.74	75.94	1.72	81.17	4.12	73.12	12.85	57.69
1600.00	3.15	74.87	1.95	80.55	4.73	71.78	15.51	53.99
1700.00	3.61	73.78	2.21	79.92	5.40	70.40	19.01	49.50
1800.00	4.11	72.66	2.48	79.28	6.14	68.96	24.33	43.25
1900.00	4.65	71.51	2.76	78.63	6.95	67.46	Dla 1.860m 32.4°
2000.00	5.24	70.32	3.07	77.98	7.85	65.90	-
2100.00	5.88	69.10	3.39	77.31	8.85	64.26	-
2200.00	6.58	67.83	3.73	76.64	9.96	62.52	-
2300.00	7.35	66.51	4.09	75.95	11.21	60.67	-
2400.00	8.19	65.13	4.47	75.26	12.61	58.69	-
2500.00	9.11	63.69	4.86	74.55	14.21	56.53	-
2600.00	10.11	62.18	5.28	73.83	16.07	54.14	-
2700.00	11.23	60.58	5.72	73.10	18.27	51.43	-
2800.00	12.46	58.88	6.19	72.35	20.99	48.23	-
2900.00	13.85	57.04	6.68	71.59	24.69	44.07	-
3000.00	15.41	55.05	7.19	70.81	33.94		-
3100.00	17.20	52.85	7.73	70.01	-		-
3200.00	19.32	50.35	8.30	69.19	-		-
3300.00	21.92	47.38	8.90	68.35	-		-
3400.00	25.42	43.53	9.53	67.48	-		-
3500.00	34.01		10.20	66.59	-		-
3600.00	-		10.91	65.68	-		-

grafika

Schemat wyznaczania rozmieszczenia przesłon dodatkowych (bez zachowania proporcji)

ZAŁĄCZNIK Nr  9

SPOSÓB WYZNACZANIA STREF OCHRONNYCH STRZELNICY GARNIZONOWEJ

(bez zachowania proporcji)

grafika

ZAŁĄCZNIK Nr  10

WZORY TABLIC OSTRZEGAWCZYCH

Rys. nr 1

Rys. nr 1 Tablica ostrzegawcza oznaczająca granicę strefy niebezpiecznej. Tablica koloru żółtego z czerwoną ramką. Litery koloru czarnego (wymiary w m)

Rys. nr 2

Rys. nr 2 Tablica ostrzegawcza oznaczająca granicę strefy zagrożenia. Tablica koloru żółtego z czerwoną ramką. Litery koloru czarnego (wymiary w m)

ZAŁĄCZNIK Nr  11  ¹⁹³

SCHEMATY KULOCHWYTÓW STRZELNIC GARNIZONOWYCH

(bez zachowania proporcji)

wzór

ZAŁĄCZNIK Nr  12

SCHEMAT PRZESŁONY PIONOWEJ NR 1 I NR 2

(wymiary w mm)

grafika

ZAŁĄCZNIK Nr  13  ¹⁹⁴

SCHEMATY STANOWISK STRZELECKICH

(bez zachowania proporcji)

wzór

ZAŁĄCZNIK Nr  14  ¹⁹⁵

(WZÓR)

Protokół sprawdzenia strzelnicy pod względem zgodności wykonania z obowiązującymi warunkami technicznymi oraz stanu wybranych elementów strzelnicy

Miejscowość ................... Dnia ..........

Nazwa obiektu ..............................................................................................................................

Odbiór jakościowy przeprowadził ................................................................................................

imię i nazwisko

Posiadający uprawnienia do kierowania robotami budowlanymi

nr .......................................................... wydane przez .................................................................

w zakresie .....................................................................................................................................

Działający z upoważnienia ............................................................................................................

nazwa i adres inwestora

.......................................................................................................................................................

Termin: rozpoczęcia budowy ................................ zakończenia budowy ....................................

Wykonawca ..................................................................................................................................

nazwa i adres

.......................................................................................................................................................

Program organizacyjno-użytkowy opracowany przez ..................................................................

.......................................................................................................................................................

nazwa i adres

dnia ............................................

Program organizacyjno-użytkowy zatwierdzony przez ................................................................

.......................................................................................................................................................

nazwa i adres

dnia ...........................................

Dokumentacja techniczna opracowana przez ...............................................................................

nazwa i adres

.......................................................................................................................................................

Dokumentacja techniczna zatwierdzona przez .............................................................................

nazwa i adres

.......................................................................................................................................................

dnia ...........................................

Powykonawczy operat geodezyjny sporządził .............................................................................

.......................................................................................................................................................

imię, nazwisko, adres i numer uprawnień

dnia ...........................................

W czasie odbioru oceniono, pod kątem zgodności z przepisami rozporządzenia Ministra Obrony Narodowej z dnia 4 października 2001 r. w sprawie warunków technicznych, jakim powinny odpowiadać strzelnice garnizonowe oraz ich usytuowanie (Dz. U. Nr 132, poz. 1479), następujące elementy strzelnicy:

NAZWA ELEMENTU	OCENA SPEŁNIANIA WYMOGÓW
	NIE WYSTĘPUJE	SPEŁNIA	NIE SPEŁNIA
Punkt pomiarowy strzelnicy garnizonowej
Zgodność geometrii strzelnicy z przepisami rozporządzenia (według powykonawczej inwentaryzacji geodezyjnej)
Kulochwyt główny
Zabezpieczenia boczne
Kulochwyt dolny pod przesłoną pionową nr 1
Kulochwyt dolny przed linią celów
Przesłona pionowa nr 1
Przesłona pionowa nr 2
Dodatkowe przesłony pionowe
Zabudowa kulochwytu głównego
Zabezpieczenie poziome w rejonie przesłon pionowych nr 1 i nr 2
Stanowiska strzeleckie
Płaszczyzna strefy strzelań
Trwałe oznaczenie miejsc ustawiania tarcz oraz wysokości ich dolnej krawędzi
Ogrodzenie strefy niebezpiecznej
Strefa zagrożenia wraz ze sposobem zagospodarowania
Sygnalizacja ostrzegawcza
Trwałe oznaczenie linii otwarcia ognia, linii celów i linii wyjściowej oraz osi kulochwytu dolnego przed linią celów

Wniosek: Strzelnica SPEŁNIA / NIE SPEŁNIA* warunki(-ów) określone(-ych) w rozporządzeniu Ministra Obrony Narodowej z dnia 4 października 2001r. w sprawie warunków technicznych, jakim powinny odpowiadać strzelnice garnizonowe oraz ich usytuowanie (Dz. U. Nr 132, poz. 1479) dla strzelnic klasy ........... i MOŻE / NIE MOŻE* być użytkowana.

...............

podpis

* Niepotrzebne skreślić.

ZAŁĄCZNIK Nr  15  ¹⁹⁶

(WZÓR)

Protokół przeprowadzenia strzelania sprawdzającego

1. JEDNOSTKA PRZEPROWADZAJĄCA STRZELANIE

1.1. Nazwa ...............................................

1.2. Adres ...............................................

1.3. Numer upoważnienia MON ............ z dnia ..........

2. CHARAKTERYSTYKA OBIEKTU

2.1. Lokalizacja ..................

2.2. Typ ..................

2.3. Klasa ..................

2.4. Wielkość strefy zagrożenia ..................

3. STRZELANIE SPRAWDZAJĄCE

3.1. Skład zespołu prowadzącego strzelanie sprawdzające:

Kierownik strzelania: ..................

Strzelający: ..................

..................

..................

Obserwatorzy: ..................

..................

..................

Inne osoby funkcyjne: ..................

..................

..................

3.2. Data przeprowadzenia strzelania: ..............

3.3. Rodzaj wykonanych strzelań: ...........................

...........................

...........................

...........................

3.4. Użyta amunicja:

typu .............. szt. ..................

typu .............. szt. ..................

typu .............. szt. ..................

...........................................

3.5. Urządzenia zastosowane do obserwacji i rejestracji

torów lotów pocisków:

.......................................................

.......................................................

.......................................................

4. WYNIKI BADANIA

Lp.	Nr badania	Rodzaj strzelania i użytej amunicji	Ilość stwierdzonych rykoszetów	Ilość rykoszetów wychwyconych przez budowle zabezpieczające lub opadłych w strefie strzelań strzelnicy	Ilość rykoszetów, które opadły w strefach ochronnych strzelnicy	Ilość rykoszetów, które opuściły strefy ochronne strzelnicy	Uwagi

5. WNIOSKI W SPRAWIE WARUNKÓW UŻYTKOWANIA OBIEKTU

................................................................................................................................................

................................................................................................................................................

6. OPINIA

Na podstawie przeprowadzonych badań balistycznych stwierdza się, że użytkowanie badanej strzelnicy garnizonowej typu ...... klasy ..... zlokalizowanej .........................

NIE STWARZA/STWARZA* zagrożenia(e) dla użytkowników oraz

osób i mienia znajdujących się poza jej terenem.

......................

pieczęć podpis kierownika

jednostki naukowej jednostki naukowej

* Niepotrzebne skreślić.

1 § 1 zmieniony przez § 1 pkt 1 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

2 § 2 ust. 1 pkt 2:

- zmieniony przez § 1 pkt 1 lit. a) tiret pierwsze rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 2 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 1 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

3 § 2 ust. 1 pkt 2a dodany przez § 1 pkt 2 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

4 § 2 ust. 1 pkt 3 lit. c:

- zmieniona przez § 1 pkt 1 lit. a) tiret drugie rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniona przez § 1 pkt 2 lit. c tiret pierwsze rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniona przez § 1 pkt 1 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

5 § 2 ust. 1 pkt 3 lit. d:

- dodana przez § 1 pkt 2 lit. c tiret drugie rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniona przez § 1 pkt 1 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

6 § 2 ust. 1 pkt 4:

- zmieniony przez § 1 pkt 2 lit. d rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 1 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

7 § 2 ust. 1 pkt 5 zmieniony przez § 1 pkt 1 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

8 § 2 ust. 1 pkt 6 zmieniony przez § 1 pkt 1 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

9 § 2 ust. 1 pkt 10 zmieniony przez § 1 pkt 2 lit. e rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

10 § 2 ust. 1 pkt 12 zmieniony przez § 1 pkt 1 lit. d rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

11 § 2 ust. 1 pkt 13 zmieniony przez § 1 pkt 1 lit. d rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

12 § 2 ust. 1 pkt 14 zmieniony przez § 1 pkt 2 lit. f rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

13 § 2 ust. 1 pkt 15 zmieniony przez § 1 pkt 1 lit. e rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

14 § 2 ust. 1 pkt 16 zmieniony przez § 1 pkt 2 lit. g rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

15 § 2 ust. 1 pkt 18 zmieniony przez § 1 pkt 1 lit. a) tiret trzecie rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

16 § 2 ust. 1 pkt 19 zmieniony przez § 1 pkt 1 lit. a) tiret trzecie rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

17 § 2 ust. 1 pkt 20 zmieniony przez § 1 pkt 1 lit. a) tiret trzecie rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

18 § 2 ust. 1 pkt 21 dodany przez § 1 pkt 1 lit. a) tiret czwarte rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

19 § 2 ust. 1 pkt 22 dodany przez § 1 pkt 1 lit. f rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

20 § 2 ust. 1 pkt 23 dodany przez § 1 pkt 1 lit. f rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

21 § 2 ust. 1 pkt 24 dodany przez § 1 pkt 1 lit. f rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

22 § 2 ust. 1 pkt 25 dodany przez § 1 pkt 1 lit. f rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

23 § 2 ust. 3 dodany przez § 1 pkt 1 lit. b) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

24 § 3 ust. 1 pkt 11 dodany przez § 1 pkt 2 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

25 Tytuł rozdziału 2 zmieniony przez § 1 pkt 3 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

26 § 4 ust. 1 zmieniony przez § 1 pkt 3 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

27 § 4 ust. 2 zmieniony przez § 1 pkt 4 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

28 § 5 zmieniony przez § 1 pkt 2 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

29 § 5 ust. 1 zmieniony przez § 1 pkt 4 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

30 § 5 ust. 1 pkt 2 zmieniony przez § 1 pkt 5 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

31 § 5 ust. 1 pkt 3 zmieniony przez § 1 pkt 5 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

32 § 5 ust. 3 pkt 3:

- dodany przez § 1 pkt 4 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 5 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

33 § 5 ust. 7 uchylony przez § 1 pkt 5 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

34 § 5 ust. 8 uchylony przez § 1 pkt 4 lit. c rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

35 § 5 ust. 9 zmieniony przez § 1 pkt 4 lit. d rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

36 § 5 ust. 10 zmieniony przez § 1 pkt 4 lit. d rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

37 Tytuł rozdziału 3 zmieniony przez § 1 pkt 6 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

38 § 7 ust. 1 zmieniony przez § 1 pkt 7 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

39 § 7 ust. 2 zmieniony przez § 1 pkt 7 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

40 § 7 ust. 3 zmieniony przez § 1 pkt 7 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

41 § 7 ust. 5 pkt 4 zmieniony przez § 1 pkt 5 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

42 § 7 ust. 6 zmieniony przez § 1 pkt 5 lit. c rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

43 § 7 ust. 7 dodany przez § 1 pkt 5 lit. d rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

44 § 8 zdanie wstępne zmienione przez § 1 pkt 8 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

45 § 9 ust. 1 zmieniony przez § 1 pkt 9 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

46 § 10 ust. 1 zmieniony przez § 1 pkt 10 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

47 § 11 ust. 1 zmieniony przez § 1 pkt 11 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

48 § 12:

- zmieniony przez § 1 pkt 6 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 12 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

49 § 13 zmieniony przez § 1 pkt 12 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

50 § 14 zmieniony przez § 1 pkt 12 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

51 § 15 zmieniony przez § 1 pkt 12 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

52 § 16 ust. 1 zmieniony przez § 1 pkt 13 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

53 § 18 ust. 1 zmieniony przez § 1 pkt 14 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

54 § 18 ust. 2 zmieniony przez § 1 pkt 14 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

55 § 19 zdanie wstępne zmienione przez § 1 pkt 15 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

56 Tytuł rozdziału 5 zmieniony przez § 1 pkt 16 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

57 § 20:

- zmieniony przez § 1 pkt 3 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 17 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

58 § 21 ust. 3 pkt 1 zmieniony przez § 1 pkt 18 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

59 § 21 ust. 3 pkt 5 dodany przez § 1 pkt 7 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

60 § 21 ust. 3 pkt 6 dodany przez § 1 pkt 18 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

61 § 21 ust. 5 zmieniony przez § 1 pkt 7 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

62 § 21 ust. 6 zmieniony przez § 1 pkt 18 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

63 § 22 zmieniony przez § 1 pkt 19 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

64 § 23 zmieniony przez § 1 pkt 19 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

65 § 24 zmieniony przez § 1 pkt 19 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

66 § 25 zmieniony przez § 1 pkt 19 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

67 § 26 ust. 1:

- zmieniony przez § 1 pkt 4 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 20 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

68 § 27 ust. 1 zmieniony przez § 1 pkt 21 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

69 § 27 ust. 2 zmieniony przez § 1 pkt 21 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

70 § 27 ust. 3 zmieniony przez § 1 pkt 21 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

71 § 28 ust. 1 uchylony przez § 1 pkt 8 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

72 § 28 ust. 2:

- zmieniony przez § 1 pkt 8 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zdanie wstępne zmienione przez § 1 pkt 22 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

73 § 28 ust. 3 uchylony przez § 1 pkt 8 lit. c rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

74 § 29 ust. 1 zmieniony przez § 1 pkt 23 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

75 § 29 ust. 2 zmieniony przez § 1 pkt 23 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

76 Tytuł rozdziału 6 zmieniony przez § 1 pkt 24 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

77 § 30 zmieniony przez § 1 pkt 9 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

78 § 30 ust. 2 zmieniony przez § 1 pkt 25 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

79 § 31 ust. 2 zmieniony przez § 1 pkt 26 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

80 § 32 ust. 2 zmieniony przez § 1 pkt 27 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

81 § 32 ust. 3:

- dodany przez § 1 pkt 6 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 27 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

82 § 33 ust. 3 zmieniony przez § 1 pkt 7 lit. a) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

83 § 33 ust. 4 dodany przez § 1 pkt 7 lit. b) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

84 § 36 ust. 1 zmieniony przez § 1 pkt 28 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

85 § 36 ust. 2a:

- dodany przez § 1 pkt 10 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 28 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

86 § 36 ust. 6 zmieniony przez § 1 pkt 28 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

87 § 37 zmieniony przez § 1 pkt 29 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

88 Tytuł rozdziału 7 zmieniony przez § 1 pkt 30 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

89 § 38 zmieniony przez § 1 pkt 31 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

90 § 39 ust. 2 pkt 1 lit. b zmieniona przez § 1 pkt 11 lit. a tiret pierwsze rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

91 § 39 ust. 2 pkt 3 dodany przez § 1 pkt 11 lit. a tiret drugie rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

92 § 39 ust. 2 pkt 4 dodany przez § 1 pkt 11 lit. a tiret drugie rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

93 § 39 ust. 4 zmieniony przez § 1 pkt 11 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

94 § 40 pkt 2:

- zmieniony przez § 1 pkt 12 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 32 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

95 § 42 ust. 1 zmieniony przez § 1 pkt 8 lit. a) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

96 § 42 ust. 2:

- zmieniony przez § 1 pkt 8 lit. a) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 33 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

97 § 42 ust. 5:

- dodany przez § 1 pkt 8 lit. b) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 33 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

98 § 43 ust. 1 zmieniony przez § 1 pkt 9 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

99 § 44 ust. 1 zmieniony przez § 1 pkt 13 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

100 § 44 ust. 4 zmieniony przez § 1 pkt 10 lit. a) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

101 § 44 ust. 4 pkt 1 lit. b zmieniona przez § 1 pkt 13 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

102 § 44 ust. 4a:

- dodany przez § 1 pkt 10 lit. b) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 34 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

103 § 45 pkt 1 zmieniony przez § 1 pkt 11 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

104 § 46 ust. 1 zmieniony przez § 1 pkt 35 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

105 § 47 ust. 3 zmieniony przez § 1 pkt 12 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

106 § 48 ust. 1 pkt 2 zmieniony przez § 1 pkt 13 lit. a) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

107 § 48 ust. 1 pkt 3 dodany przez § 1 pkt 14 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

108 § 48 ust. 2 pkt 2 zmieniony przez § 1 pkt 13 lit. b) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

109 § 48 ust. 3 pkt 2 zmieniony przez § 1 pkt 13 lit. c) rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

110 § 48 ust. 4 dodany przez § 1 pkt 36 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

111 § 48 ust. 5 dodany przez § 1 pkt 36 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

112 Tytuł rozdziału 8 zmieniony przez § 1 pkt 37 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

113 § 51 zmieniony przez § 1 pkt 15 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

114 § 51 ust. 1 zmieniony przez § 1 pkt 38 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

115 § 53 pkt 1 zmieniony przez § 1 pkt 16 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

116 § 53 pkt 3 dodany przez § 1 pkt 16 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

117 § 54 ust. 2:

- zmieniony przez § 1 pkt 17 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 39 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

118 § 56 zmieniony przez § 1 pkt 40 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

119 § 59 ust. 1 zmieniony przez § 1 pkt 41 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

120 § 60 ust. 2 pkt 2 lit. d zmieniona przez § 1 pkt 18 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

121 § 61 ust. 1 zmieniony przez § 1 pkt 14 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

122 § 62 ust. 1 zmieniony przez § 1 pkt 15 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

123 § 63 ust. 1 zmieniony przez § 1 pkt 16 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

124 § 63a dodany przez § 1 pkt 17 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

125 § 64 ust. 1 zmieniony przez § 1 pkt 18 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

126 § 66 ust. 1 pkt 1 lit. a zmieniona przez § 1 pkt 19 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

127 § 66 ust. 1 pkt 2 zmieniony przez § 1 pkt 19 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

128 § 66 ust. 1 pkt 2 lit. a uchylona przez § 1 pkt 19 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

129 § 67 ust. 1 zmieniony przez § 1 pkt 20 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

130 § 68 ust. 3 zmieniony przez § 1 pkt 21 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

131 § 68 ust. 4:

- zmieniony przez § 1 pkt 20 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 21 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

132 § 69 ust. 3 dodany przez § 1 pkt 22 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

133 § 70 ust. 4 zmieniony przez § 1 pkt 23 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

134 § 70 ust. 9 dodany przez § 1 pkt 23 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

135 Tytuł rozdziału 11 zmieniony przez § 1 pkt 42 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

136 § 71 ust. 1 zmieniony przez § 1 pkt 43 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

137 § 71 ust. 2 pkt 2 zmieniony przez § 1 pkt 43 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

138 § 71 ust. 3 zmieniony przez § 1 pkt 43 lit. c rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

139 § 74 ust. 1 pkt 2:

- zmieniony przez § 1 pkt 24 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 44 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

140 § 74 ust. 1 pkt 3 zmieniony przez § 1 pkt 44 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

141 § 74 ust. 3 dodany przez § 1 pkt 21 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

142 § 75 uchylony przez § 1 pkt 25 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

143 § 76 ust. 2 zmieniony przez § 1 pkt 26 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

144 Tytuł rozdziału 12 zmieniony przez § 1 pkt 45 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

145 § 77 ust. 1 zdanie wstępne zmienione przez § 1 pkt 46 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

146 § 77 ust. 2 zdanie wstępne zmienione przez § 1 pkt 46 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

147 § 79 ust. 1 zmieniony przez § 1 pkt 47 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

148 § 79 ust. 2:

- zmieniony przez § 1 pkt 27 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 47 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

149 § 79 ust. 3 zmieniony przez § 1 pkt 47 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

150 § 79 ust. 4 zmieniony przez § 1 pkt 47 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

151 § 79 ust. 6:

- zmieniony przez § 1 pkt 22 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 47 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

152 § 80 ust. 1 zmieniony przez § 1 pkt 48 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

153 § 80 ust. 3 zmieniony przez § 1 pkt 48 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

154 § 80 ust. 4 zmieniony przez § 1 pkt 48 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

155 § 81 zdanie wstępne zmienione przez § 1 pkt 49 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

156 § 82 zmieniony przez § 1 pkt 50 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

157 § 87 ust. 5 dodany przez § 1 pkt 51 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

158 § 89 ust. 1 zmieniony przez § 1 pkt 52 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

159 § 90 ust. 1:

- zmieniony przez § 1 pkt 28 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 53 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

160 § 90 ust. 2 uchylony przez § 1 pkt 28 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

161 Tytuł rozdziału 13 zmieniony przez § 1 pkt 54 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

162 § 91 zdanie wstępne zmienione przez § 1 pkt 55 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

163 § 92 ust. 1 zmieniony przez § 1 pkt 56 lit. a rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

164 § 92 ust. 3 pkt 4 zmieniony przez § 1 pkt 29 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

165 § 92 ust. 3 pkt 7 zmieniony przez § 1 pkt 56 lit. b rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

166 § 92 ust. 5 dodany przez § 1 pkt 29 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

167 Tytuł rozdziału 14 zmieniony przez § 1 pkt 57 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

168 § 93:

- zmieniony przez § 1 pkt 30 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 58 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

169 § 94:

- zmieniony przez § 1 pkt 30 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 58 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

170 § 95 zmieniony przez § 1 pkt 58 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

171 § 96 ust. 1 zmieniony przez § 1 pkt 59 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

172 § 97 ust. 1 zmieniony przez § 1 pkt 60 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

173 § 99 ust. 1 zmieniony przez § 1 pkt 61 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

174 § 101 ust. 1 zmieniony przez § 1 pkt 62 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

175 Tytuł rozdziału 16 zmieniony przez § 1 pkt 63 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

176 § 102 zmieniony przez § 1 pkt 64 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

177 § 103 pkt 1 zmieniony przez § 1 pkt 31 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

178 § 103 pkt 2 zmieniony przez § 1 pkt 31 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

179 § 104 ust. 1 zmieniony przez § 1 pkt 32 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

180 § 104 ust. 2 zmieniony przez § 1 pkt 32 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

181 § 104 ust. 3 zmieniony przez § 1 pkt 65 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

182 § 105 zmieniony przez § 1 pkt 66 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

183 § 106 zdanie wstępne zmienione przez § 1 pkt 67 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

184 § 107 ust. 1 pkt 1 zmieniony przez § 1 pkt 68 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

185 § 108 ust. 1 zmieniony przez § 1 pkt 33 lit. a rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

186 § 108 ust. 2 zmieniony przez § 1 pkt 69 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

187 § 108 ust. 3 dodany przez § 1 pkt 23 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

188 § 108 ust. 3 pkt 2 zmieniony przez § 1 pkt 33 lit. b rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

189 § 108 ust. 4 dodany przez § 1 pkt 33 lit. c rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

190 Załącznik nr 1 zmieniony przez § 1 pkt 34 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

191 Załącznik nr 6a dodany przez § 1 pkt 35 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

192 Załącznik nr 7:

- zmieniony przez § 1 pkt 36 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r.

- zmieniony przez § 1 pkt 70 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

193 Załącznik nr 11:

- zmieniony przez § 1 pkt 24 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

- zmieniony przez § 1 pkt 37 rozporządzenia z dnia 13 listopada 2015 r. (Dz.U.2016.363) zmieniającego nin. rozporządzenie z dniem 18 kwietnia 2016 r. Zmiany nie zostały naniesione na tekst.

194 Załącznik nr 13 zmieniony przez § 1 pkt 25 rozporządzenia z dnia 20 marca 2008 r. (Dz.U.08.61.380) zmieniającego nin. rozporządzenie z dniem 15 maja 2008 r.

195 Załącznik nr 14 zmieniony przez § 1 pkt 71 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

196 Załącznik nr 15 zmieniony przez § 1 pkt 72 rozporządzenia z dnia 15 grudnia 2017 r. (Dz.U.2018.113) zmieniającego nin. rozporządzenie z dniem 12 lutego 2018 r.

• Identyfikator: Dz.U.2001.132.1479
• Rodzaj: Rozporządzenie
• Tytuł: Warunki techniczne, jakim powinny odpowiadać strzelnice garnizonowe oraz ich usytuowanie.
• Data aktu: 04/10/2001
• Data ogłoszenia: 19/11/2001
• Data wejścia w życie: 20/12/2001
